| Lugar de origen | Alemania |
| Nombre de la marca | SIMENS |
| Certificación | CE RoHS |

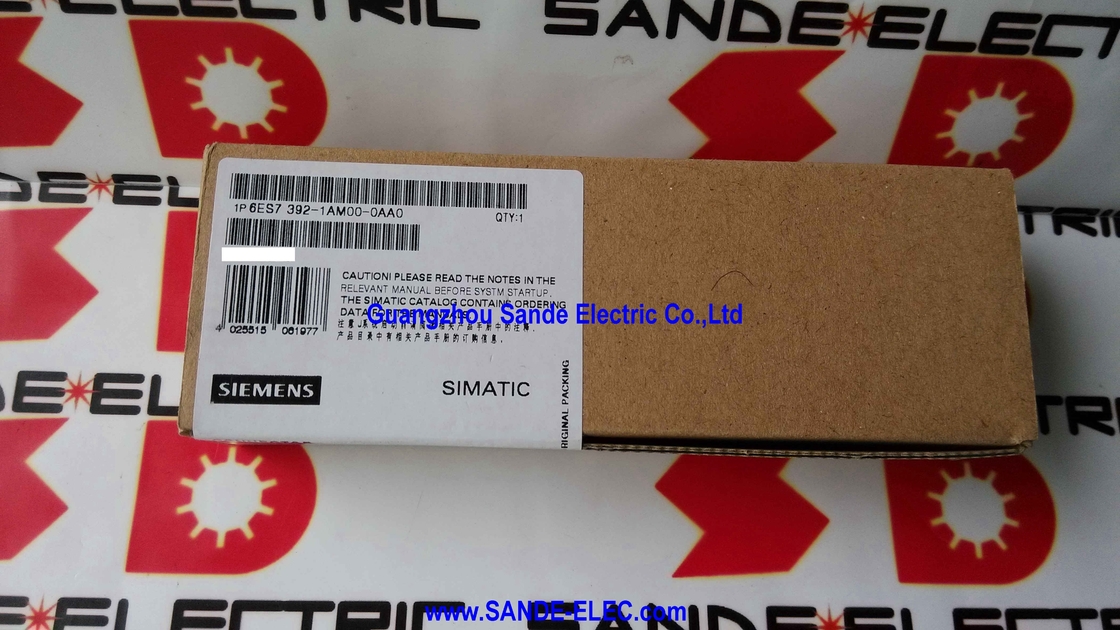

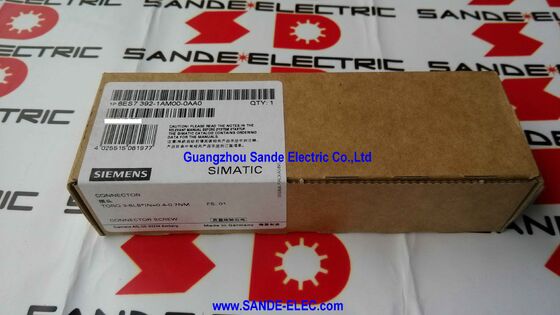

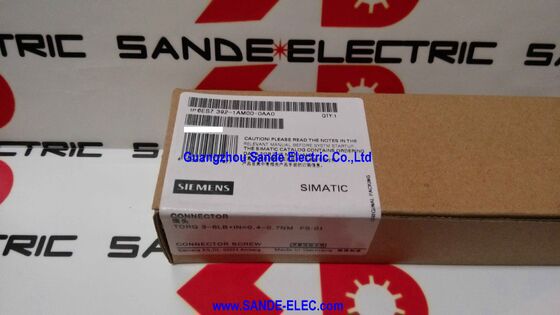

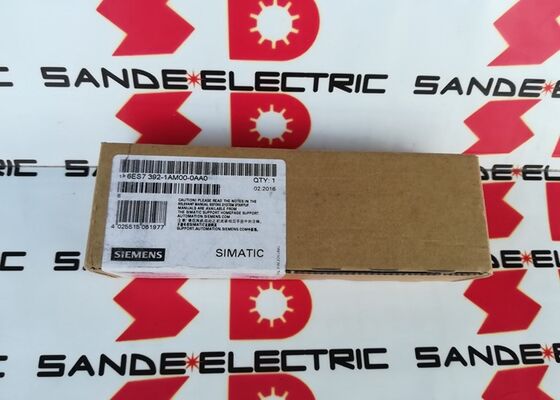

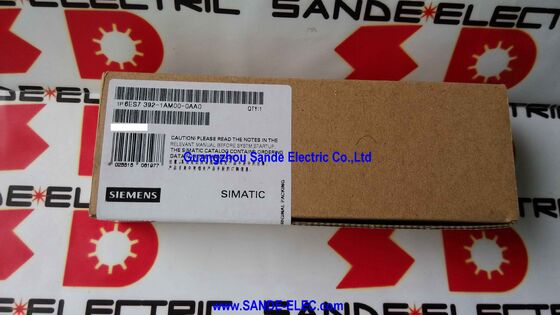

| Número de modelo | 6ES7392-1AM00-0AA0 |
ElSe trata de un sistema de control de las emisiones de gases de escape.es el conector frontal de 40 polos para los módulos de señal SIMATIC S7-300 el componente de cableado que conecta las señales de proceso del S7-300 desde el campo al sistema PLC.
En la arquitectura S7-300, los módulos de señal (las placas de E/S que leen los estados de los sensores y los actuadores de comando) están diseñados como conjuntos de dos partes:el propio módulo de señal permanece en el gabinete en el carril de montaje, y el conector delantero esta parte lleva todo el cableado del campo.
El conector delantero se puede quitar con su cableado intacto, y un nuevo módulo de señal o reparado se puede instalar en su lugar.
El conector delantero y su cableado se vuelven a conectar al nuevo módulo sin ningún tipo de cableado.
Esta separación entre el módulo y el conector de cableado es una de las características del diseño del S7-300 que realmente reduce el tiempo de inactividad de la máquina.sustituir un módulo de salida digital fallido significaría identificar y quitar cuarenta cables de campo individuales de los terminales del módulo fallido, instalar el nuevo módulo, y volver a terminar cada cable en la posición terminal correcta. con el conector frontal extraíble, el reemplazo toma unos minutos:Cambiar el móduloEnchufa el conector delantero.
La versión de 40 polos (esta parte) se utiliza con módulos S7-300 que tienen 40 puntos de E/S o 40 posiciones de terminales.
Los módulos digitales estándar de 32 canales y muchos módulos analógicos utilizan el conector de 40 polos.
| Parámetro | Valor |
|---|---|
| Polos | 40 |
| Conexión | Contactos de tornillo |
| Rango del conductor | AWG 19 ¢ 24 |
| Torque de apretamiento | 0.4 ∼0.7 Nm |
| Duración de la banda | 6 mm |
| Las dimensiones (H × W × D) | 125 × 21,6 × 40,9 mm |
| Temperatura de funcionamiento | 0°60°C |
| Estatus de las personas | Eliminación gradual octubre de 2023 |
The screw contact connection method used in the 6ES7392-1AM00-0AA0 is the established standard for industrial PLC wiring where long-term reliability and ease of maintenance take precedence over connection speed.
Cada una de las 40 posiciones terminales acepta un cable insertado en el orificio del terminal, con un tornillo cautivo que aprieta el cable cuando se aprieta al par especificado de 0,4 ∼ 0,7 Nm.
Los contactos de tornillo manejan el rango de sección transversal del alambre de AWG 19?? 24 (aproximadamente de 0,14 mm2 a 0,75 mm2) que cubre los cables de señal típicos utilizados en el cableado de control industrial: 0.de 5 mm2 de un solo núcleo para cables cortos de paneles, 0,75 mm2 para cables de sensores más largos y 0,25 mm2 para cables compactos en paneles con espacio limitado.
Se recomiendan mangas de extremo de ferrule (Aderendhülsen) para alambre enllazado para evitar que el hilo de alambre se extienda debajo del tornillo, particularmente importante para cables flexibles de hebras finas.
El tipo de conexión alternativo con contactos de empuje con resorte (utilizado en la variante de conector de resorte 6ES7392-1BM01-0AA0) ofrece una velocidad de cableado más rápida sin una llave de par,pero se prefiere el tipo de tornillo en aplicaciones en las que se espera la extracción y reinserción periódicas del conectorPara la gran mayoría de las instalaciones S7-300 en las que el conector se conecta una vez y permanece en su lugar,ambos tipos de conexión son igualmente fiables.
El conector frontal S7-300 incluye un sistema de codificación de campo: pequeñas teclas de codificación de colores que se pueden insertar en el cuerpo del conector y la carcasa del módulo correspondiente.Una vez que un conector está codificado para un tipo de módulo específico, sólo puede insertarse en un módulo con el código correspondiente o en un módulo sin código.
Esto evita la reinstalación accidental de un conector cableado para (por ejemplo) un módulo de entrada digital de 24 V en un módulo de salida digital de 24 V durante el mantenimiento,que conectaría los voltajes del actuador de campo a los circuitos terminales de entrada con resultados potencialmente perjudiciales.
La codificación es aplicada por el ingeniero encargado de la puesta en marcha: después de instalar el conector en su módulo correcto por primera vez, se establece la llave de codificación.
Si el conector se retira posteriormente para el mantenimiento del módulo, el código del conector garantiza que solo se pueda volver a instalar en el tipo de módulo correcto.
La ventaja de mantenimiento del conector frontal extraíble se hace tangible cuando un módulo de señal falla en un entorno de producción.Considere un módulo de entrada digital de 32 canales en una máquina de embalaje que lee los estados de 28 sensores de proximidad a través de la mecánica de la máquina.
Si ese módulo presenta un fallo interno, deberá sustituirse.
Sin el conector extraíble, el procedimiento de mantenimiento consiste en: apagar la estación (o utilizar procedimientos de intercambio en caliente si se admite),Identificación de 28 cables de sensores individuales más cables de alimentación en 32 terminales, anotando (o leyendo de nuevo) la posición del terminal de cada cable, desconectando todos los cables, instalando el nuevo módulo,y volver a terminar todos los cables a sus posiciones correctas típicamente 45 minutos a una hora de trabajo cuidadoso, más tiempo si el etiquetado del cableado no está claro.
Con el conector delantero extraíble, el procedimiento es el siguiente: apagar la estación, presionar la descarga del conector, liberar el conector (los cables permanecen conectados), instalar el nuevo módulo,Haz clic en el conector de nuevo en.
Tiempo transcurrido: por lo general menos de cinco minutos. La máquina vuelve a la producción; el cableado permanece intacto y libre de errores de terminación.
P1: ¿En qué se diferencia el conector frontal de 40 polos de la versión de 20 polos, y qué módulos S7-300 utilizan cada uno?
El conector de 40 polos (esta parte, 6ES7392-1AM00-0AA0) is used with S7-300 modules that have 40 terminal positions — typically 32-channel digital input or output modules (SM321/SM322/SM323) and most analog input and output modules (SM331/SM332).
El conector de 20 polos (serie 6ES7392-1AJ00-0AA0) se utiliza con módulos más pequeños que tienen 20 posiciones de terminales, generalmente módulos digitales de 16 canales.
El tipo específico de conector delantero requerido para cada módulo S7-300 se especifica en la ficha de datos del módulo y en el manual de especificaciones del módulo SIMATIC S7-300.
P2: ¿Se puede reutilizar el conector frontal al reemplazar un módulo S7-300 fallido?
Sí este es el propósito principal del diseño del conector delantero extraíble.El conector con todo su cableado de campo se puede desconectar del módulo fallido y volver a conectar en el módulo de reemplazo sin perturbar el cableado de campo.
Los contactos del conector están diseñados para ciclos repetidos de inserción y extracción.Una buena práctica es inspeccionar las superficies de contacto tanto del conector como de la interfaz de acoplamiento del módulo antes de volver a instalarlos., y verificar que la codificación (si se aplica) sigue intacta y está correctamente emparejada.
P3: ¿Cuál es la sección transversal máxima del cable que puede aceptar el conector frontal, y se requieren ferrulas?
El 6ES7392-1AM00-0AA0 acepta conductores en el rango AWG 19?? 24, aproximadamente de 0.14 mm2 a 0.75 mm2.
Para el alambre en hebras, Siemens recommends using ferrules (end-sleeves) to prevent strand spreading under the screw contact — this maintains reliable contact over time and reduces the risk of inter-terminal short circuits from stray wire strandsLa longitud del cable despojado para la inserción es de 6 mm.
P4: El producto está en fase de eliminación desde octubre de 2023. ¿Cuánto tiempo permanecerá disponible, y cuál es la alternativa para nuevos proyectos?
Phase-out (PM400) typically means Siemens continues to supply the product from existing production stock for a transitional period — often one to two years — before it becomes unavailable from Siemens directlyDespués de eso, el excedente industrial y el suministro de canales de distribución continúan.
El contexto más amplio es que la propia plataforma S7-300 se está eliminando gradualmente en favor de la S7-1500.
Para los nuevos diseños de sistemas de control, Siemens recomienda el S7-1500 con su propia gama de conectores delanteros.El 6ES7392-1AM00-0AA0 debe adquirirse mientras esté disponible en los distribuidores actuales..
P5: ¿Se puede conectar el conector delantero con el módulo colocado en el carril de montaje, o debe retirarse primero?
El conector delantero S7-300 puede estar cableado en cualquier configuración ?? conectado al módulo en el carril (cableado in situ) o retirado del módulo y cableado en el banco.
El cableado en el gabinete es a menudo más conveniente durante la instalación inicial,ya que el conector puede insertarse parcialmente en el módulo en una "posición de cableado" que lo mantenga en su lugar dejando los terminales accesibles.
Después de que el cableado esté completo, el conector se empuja completamente hacia el hogar y se bloquea.El cableado de banco es una opción cuando el espacio del gabinete es limitado o cuando el cableado de múltiples conectores por adelantado antes de montar los módulos.
