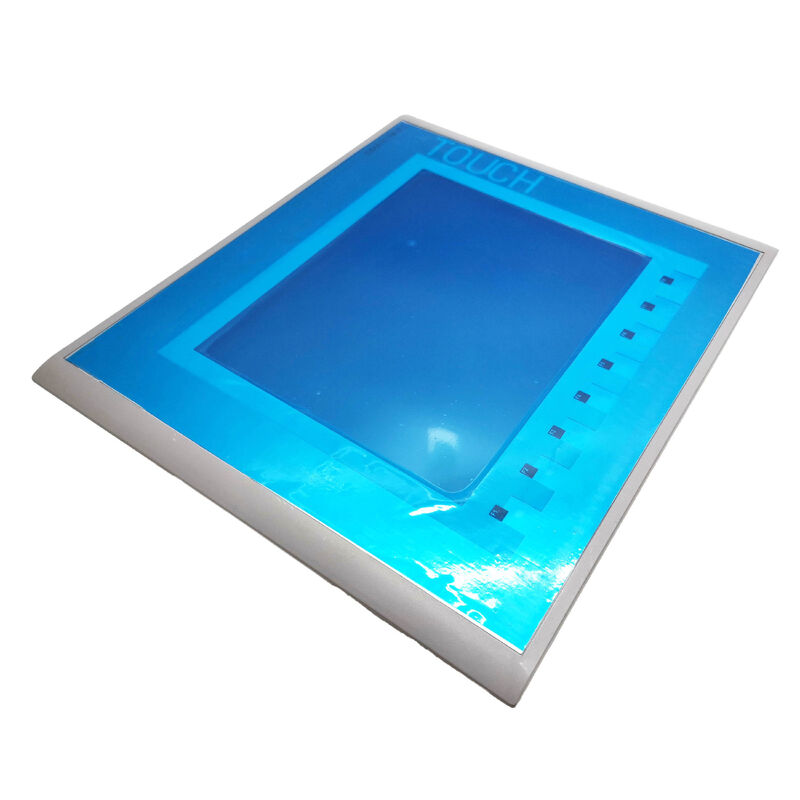

6AV6647-0AE11-3AX0 Siemens 6AV66470AE113AX0 KTP1000 Panel HMI Nuevo original

Siemens 6AV6647-0AE11-3AX0∙ SIMATIC HMI KTP1000 DP de color básico de 10.4" TFT 640×480, 256 colores, tecla / toque, MPI / PROFIBUS DP, 24V DC, IP65

Resumen general

ElSe aplicará el método de ensayo de la composición de las partículas.es el KTP1000 Basic Color DP un panel de interfaz hombre-máquina de 10,4 pulgadas de la gama SIMATIC Basic Panel de Siemens,diseñado para estaciones industriales de operadores donde se requiere una pantalla a color y un manejo táctil y de teclas con conectividad a sistemas PLC basados en MPI o PROFIBUS DP.

Es la variante PROFIBUS DP de la serie KTP1000 Basic; la variante PROFINET correspondiente lleva un número de pieza diferente.

El "Básico" en la designación del panel refleja su posición en la jerarquía SIMATIC HMI: ocupa el nivel de entrada de la cartera de paneles de Siemens, por debajo de la gama Comfort Panel,pero ofrece las funciones básicas HMI que la mayoría de las estaciones de nivel de máquina de los operadores necesitan: visualización del valor del proceso, indicación de alarma, gestión de recetas, informes y tendencias, a través de un entorno de configuración que comparte la misma cadena de herramientas de software WinCC que los paneles de gama superior.

Este enfoque de configuración compartida significa que un proyecto iniciado en un KTP1000 Basic puede migrar su diseño de pantalla hacia arriba a un Panel de Confort con relativamente poco trabajo de reelaboración si los requisitos crecen.

A 10,4 pulgadas, el KTP1000 encaja naturalmente en los paneles de control de la máquina donde el operador necesita ver múltiples valores de proceso simultáneamente el estado de zona de un sistema de transporte,número de productos y velocidad de una máquina de envasado, o las posiciones del eje de una máquina herramienta y el estado del programa sin necesidad de desplazarse a través de múltiples pantallas.

The 640×480 pixel resolution at this display size gives comfortable text and graphic readability in typical ambient industrial lighting without additional display brightness beyond the panel's factory settings.

La combinación de una fila de teclas suaves de 8 teclas debajo de la pantalla con la capacidad de pantalla táctil completa en la pantalla en sí da a los operadores dos modos de interacción para el mismo panel.

El funcionamiento del teclado es preferible en entornos donde se usan guantes o donde la vibración dificulta el tacto preciso.La interacción con la pantalla táctil es más rápida para la entrada de parámetros y la navegación cuando las condiciones de acceso del operador son limpias y estables.

Ambos modos pueden controlar la interfaz completa de forma independiente.

Especificaciones clave

MPI y PROFIBUS DP Dos protocolos, una interfaz

El sufijo -0AE11 designa la variante de comunicación MPI/PROFIBUS DP del KTP1000.Ambos protocolos comparten el mismo conector físico RS 485 en el panel. El protocolo se selecciona en la configuración del panel.

This dual-protocol physical interface is common across Siemens' Basic Panel DP range and reflects the transition period between the older MPI-based programming and communication model (used with S7-300 CPUs) and the PROFIBUS DP fieldbus architecture that became the standard for distributed I/O connections.

En términos de instalación práctica, la mayoría de las máquinas que ejecutan CPU S7-300 conectarán el DP KTP1000 a través de MPI al puerto MPI de la CPU para la configuración y la comunicación en tiempo de ejecución.Las máquinas con arquitecturas más complejas donde la HMI debe estar en la red PROFIBUS junto con los dispositivos de E/S pueden conectar el panel como un maestro PROFIBUS a la interfaz DP de la CPU.

La interfaz RS 422, también disponible en este conector, permite la comunicación Modbus RTU con controladores de terceros que utilizan Modbus como su protocolo serial.

Esto se utiliza en las instalaciones de máquinas de varios proveedores donde el HMI sirve como interfaz del operador para los sistemas PLC no Siemens.

Configuración del portal WinCC Flexible y TIA

El 6AV6647-0AE11-3AX0 fue lanzado durante la era WinCC Flexible y su software de configuración principal es WinCC Flexible 2008 SP2 Compact o superior.

También es configurable en el Portal TIA temprano (STAP 7 Basic V11, WinCC Basic V11),Aunque la migración al Portal TIA en sus versiones posteriores introdujo el ciclo de actualización del panel KTP que finalmente descontinuó la interfaz DP KTP1000 Basic a favor de los paneles nativos de TIA.

Los proyectos configurados en WinCC Flexible para el DP KTP1000 se pueden migrar a TIA Portal WinCC si se realiza una actualización de hardware a un panel de generación actual, preservando los diseños de pantalla,configuraciones de alarma, y datos de recetas con la herramienta de migración del portal TIA.

Instalación y montaje

El panel se monta en un recorte en una superficie plana del panel, asegurado por clips de montaje provistos con la unidad.

Las dimensiones del recorte son de 299 mm × 227 mm. El grosor máximo del material del panel en el recorte es de 4 mm.

La clasificación IP65 en la cara frontal significa que la pantalla y el bisel del panel están sellados contra la entrada de polvo y los chorros de agua.o entornos de mecanizado polvorientos.

La cara trasera (IP20) no está destinada a la exposición a líquidos o polvo conductor.

La instalación vertical es la orientación especificada para el rango de temperaturas de funcionamiento de 0 a 50 °C.

Cuando esté montado en ángulos de hasta 35° con respecto a la vertical, el intervalo de temperatura de funcionamiento podrá reducirse ­ consulte el manual de instalación del panel para la curva de reducción en ángulos de montaje no verticales.

Preguntas frecuentes

P1: El DP de color básico KTP1000 fue descontinuado en octubre de 2022. ¿Cuál es el reemplazo recomendado de la generación actual?

El reemplazo actual de Siemens para el KTP1000 Basic Color DP se encuentra dentro de la serie SIMATIC HMI Basic Panel Generation 2 o KTP1000 Basic PN, dependiendo de la interfaz requerida.

Para la conectividad PROFIBUS DP, las recomendaciones actuales de Siemens implican un convertidor de interfaz o una migración a PROFINET, ya que los paneles básicos de la generación actual se centran en la comunicación PROFINET.

Para el abastecimiento directo de reemplazo, el mercado de repuestos lleva unidades DP KTP1000 probadas de máquinas que han sido retiradas del servicio.

P2: ¿Puede el DP KTP1000 comunicarse simultáneamente con varios PLC en la misma red MPI?

En una red MPI, el KTP1000 puede configurarse para comunicarse con una CPU PLC designada como su controlador principal.

MPI es un bus multipunto que permite múltiples nodos, pero el panel KTP1000 Basic está diseñado como un dispositivo HMI de un solo maestro que mantiene la comunicación con un PLC configurado a la vez.

Para aplicaciones con múltiples controladores, los objetos de pantalla separados pueden vincularse a etiquetas de diferentes controladores,pero esto requiere una configuración cuidadosa en WinCC Flexible y está sujeto a las restricciones de latencia de comunicación de la red MPI.

P3: La MTBF de retroiluminación del panel es de 50.000 horas. ¿Qué significa esto desde el punto de vista operativo?

50, 000 horas a 25 °C es el tiempo medio estadístico entre fallos de la luz de fondo LED a esa temperatura de referencia.

En funcionamiento continuo las 24 horas del día, los 7 días de la semana, las 50.000 horas representan aproximadamente 5,7 años de tiempo de funcionamiento antes de que la luz de fondo alcance estadísticamente su punto medio de fiabilidad.

En la práctica, la atenuación de la luz de fondo es un proceso gradual,y reemplazo de mantenimiento planificado antes del fallo ̇ en lugar de reemplazo reactivo después del fallo ̇ es el enfoque recomendado para las estaciones críticas del operador.

P4: ¿Puede utilizarse este panel para aplicaciones al aire libre en las que se requiera una legibilidad a la luz solar?

El KTP1000 Basic Color DP está diseñado para instalaciones industriales en interiores.y la luz solar directa causa un deslumbramiento reflectante significativo que reduce la legibilidad.

Las instalaciones al aire libre requieren una sombrilla/capó sobre el panel, un protector de pantalla antirreflejo o una variante de pantalla de mayor brillo.

La clasificación IP65 de la cara frontal proporciona protección contra la lluvia y el polvo, pero el brillo de la pantalla es el factor limitante para el uso al aire libre.

P5: ¿Cuántos mensajes de alarma puede manejar el panel KTP1000 Basic simultáneamente?

El panel básico KTP1000 admite el manejo de alarmas a través de la configuración WinCC Flexible.el tamaño del búfer de alarma y el número de alarmas activas simultáneas están determinados por los límites de configuración definidos en WinCC Flexible para esta clase de dispositivos.

El compilador del proyecto indicará si la configuración de alarma excede los límites de memoria o de procesamiento del dispositivo.

Para las aplicaciones que requieren una amplia gestión de alarmas con búferes de historial largo,la gama SIMATIC Comfort Panel ofrece mayores capacidades de amortiguador de alarmas y características de gestión de alarmas más sofisticadas.
