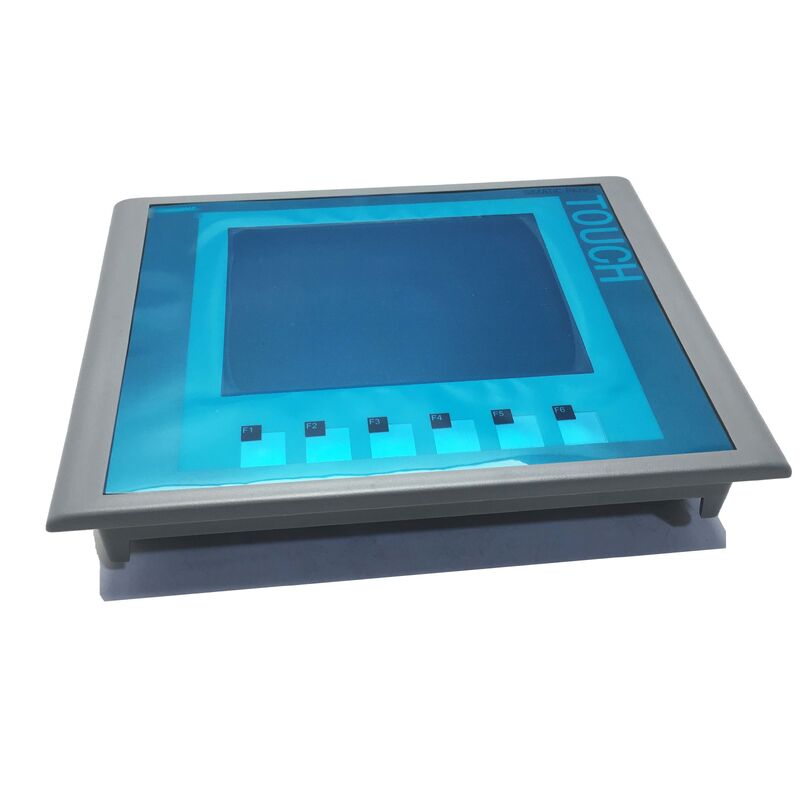

6AV6647-0AC11-3AX1 pantalla táctil original nuevo 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 pantalla táctil original nuevo 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 pantalla táctil original nuevo 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 pantalla táctil original nuevo 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 pantalla táctil original nuevo 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 pantalla táctil original nuevo 6AV66470AC113AX1

6AV6647-0AC11-3AX1 pantalla táctil original nuevo 6AV66470AC113AX1

Lugar de origen Porcelana
Nombre de la marca Siemens
Certificación CE RoHS
Número de modelo 6AV6 647-0AC11-3AX1
Detalles del producto
Número de modelo:
6AV6 647-0AC11-3AX1
Marca:
siemens
tipo de producto:
Panel básico de HMI
Serie:
Panel HMI SIMATIC
Tipo de pantalla:
TFT
Tamaño de pantalla:
Clase de pantalla de 6 pulgadas / 5,7 pulgadas
Colores de visualización:
256 colores
Modo de operación:
Operación clave y táctil
Garantía:
un año
Términos de Pago y Envío
Cantidad de orden mínima
1
Precio
USD 800-1000 / piece
Detalles de empaquetado
embalaje original
Tiempo de entrega
2 días
Condiciones de pago
D/A, L/C, D/P, T/T, Unión Occidental
Capacidad de la fuente
100 unidades por día
Descripción del Producto
6AV6647-0AC11-3AX1 pantalla táctil original nuevo 6AV66470AC113AX1
Resumen del producto
6AV6647-0AC11-3AX1∙ SIMATIC KTP600 DP de color básico -- 5.7 " TFT / 256 colores / PROFIBUS DP / 24VDC / Toque + tecla de operación
KTP600 -- El punto de entrada para las interfaces de usuario conectadas a PROFIBUS compactas
El SIMATIC KTP600 Basic Color DP es un panel de operador compacto diseñado para la visualización a nivel de máquina en sistemas de control basados en PROFIBUS DP. La designación "KTP" refleja el diseño de doble entrada: the panel accepts both touch input on the TFT screen and physical function key presses -- six function keys below the display provide tactile button entry for operators who prefer physical controls or work in gloved environments.
La interfaz DP PROFIBUS se conecta directamente a la red PROFIBUS, permitiendo que el panel se comunique con cualquier maestro DP -- un SIMATIC S7-300, S7-400, o un DP slave compatible.No se requiere una pasarela de red adicionalEl panel se convierte en un nodo en el anillo PROFIBUS junto a los dispositivos de E/S y unidades.
Especificaciones clave
Parámetro Valor
Muestra 5.7" TFT
Resolución Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2.
Colorido 256
Área de visualización 115.2 × 86,4 mm
Interfaz Toque + 6 teclas de función
Red Profibus DP
Suministro Las emisiones de dióxido de carbono de los motores de combustión renovable deberán ser iguales a las emisiones de dióxido de carbono de los motores de combustión renovable.
En la actualidad 0Calificación.35A
Las emisiones de gases de efecto invernadero 0.5 A2*s
5.7" TFT a 256 colores -- Visualización compacta para paneles de máquinas
La pantalla TFT de 5,7 pulgadas encaja en un panel de control de máquina estándar con una profundidad mínima detrás del panel.el área de visualización activa es lo suficientemente grande para una pantalla de estado, pantalla de alarma e entradas de parámetros sin requerir una apertura completa del tamaño de un PC industrial.
TFT de 256 colores representa gráficos de procesos, indicadores de estado de alarma y pantallas de tendencia con suficiente diferenciación de color para la mayoría de las aplicaciones HMI de la máquina.Para las instalaciones que antes utilizaban paneles de visualización de caracteres o HMI monocromáticos heredados, el KTP600 proporciona una mejora significativa en la densidad de información y la legibilidad dentro del mismo espacio de panel.
Escenarios de aplicación
  • Panel de control de la máquina SIMATIC S7-300:Una máquina de producción utiliza un S7-300 con PROFIBUS DP. El 6AV6647-0AC11-3AX1 se conecta como el panel del operador local, mostrando el conteo de lotes actual, la velocidad de la máquina y las alarmas activas,con teclas de función para operaciones de arranque/arrestado/reinicio.
  • Reemplazo de las interfaces HMI heredadas:Una máquina-herramienta que ejecuta un panel de pantalla de texto más antiguo conectado a PROFIBUS requiere una actualización HMI.con SIMATIC WinCC flexible recreando los diseños originales de la pantalla y añadiendo gráficos de tendencia de visualización.
  • Estación PROFIBUS distribuida:Multiple KTP600 panels connect to the same PROFIBUS DP network at different machine sections -- each panel addresses the relevant PLC data for its section while sharing the same DP cable infrastructure.
Preguntas frecuentes
P1: ¿Qué software de configuración es compatible con el KTP600 Basic Color DP (6AV6647-0AC11-3AX1)?
SIMATIC WinCC flexible (Compact o Standard) es la herramienta de configuración estándar para esta generación de paneles.descargado al panel mediante cable USB o conexión de programación MPI/PROFIBUSAlternativamente, el Portal TIA con WinCC (V11 y posterior) admite la migración desde configuraciones de paneles más antiguas.Compruebe los requisitos de sistema flexibles de WinCC para la versión de firmware específica instalada en el panel.
P2: ¿Puede el DP de color básico KTP600 conectarse a las redes EtherNet/IP o PROFINET?
No. La designación "DP" indica que la única interfaz de red de este panel es PROFIBUS DP. No tiene un puerto PROFINET o Industrial Ethernet.una variante KTP diferente con el sufijo PROFINET (e.g. KTP600 Basic Color PN) se requiere. La conexión de la versión DP a una red Ethernet requiere un dispositivo de pasarela o puente externo.
P3: ¿Cuál es la función de las 6 teclas físicas en el KTP600?
Las seis teclas de función (F1-F6) debajo de la pantalla TFT son configurables en el proyecto HMI.Se pueden programar como acciones momentáneas o de bloqueoSu naturaleza física las hace adecuadas para los operadores que utilizan guantes industriales o para aplicaciones en las que se prefiere la confirmación táctil de una presión de botón a la entrada por pantalla táctil.
P4: ¿Qué significa la potencia de entrada de I2t de 0,5 A2*s para la selección de la fuente de alimentación?
El valor I2t caracteriza la energía del pulso de corriente de entrada de arranque.35A en estado estacionarioUna fuente de alimentación o un dispositivo de protección de circuito debe tolerar esta entrada de 0,5 A2*s sin desencadenarse o caer en tensión excesiva.5 A2*s está dentro de los límites normales; comprobar la tolerancia de entrada de la fuente de alimentación si varios paneles comparten una rama de alimentación.
P5: ¿Cuál es la diferencia entre el DP de color básico KTP600 y el PN de color básico KTP600?
Las variantes DP (PROFIBUS DP) y PN (PROFINET) del KTP600 Basic Color son paneles TFT de 5,7 pulgadas físicamente similares con la misma pantalla y el mismo diseño de teclas.La diferencia crítica es la interfaz de red: la variante DP (6AV6647-0AC11-3AX1) se conecta a las redes DP PROFIBUS; la variante PN se conecta a la Ethernet industrial PROFINET.No son intercambiables. La infraestructura de red y la comunicación PLC deben coincidir con la variante de panel..
6AV6647-0AC11-3AX1 pantalla táctil original nuevo 6AV66470AC113AX1 0
