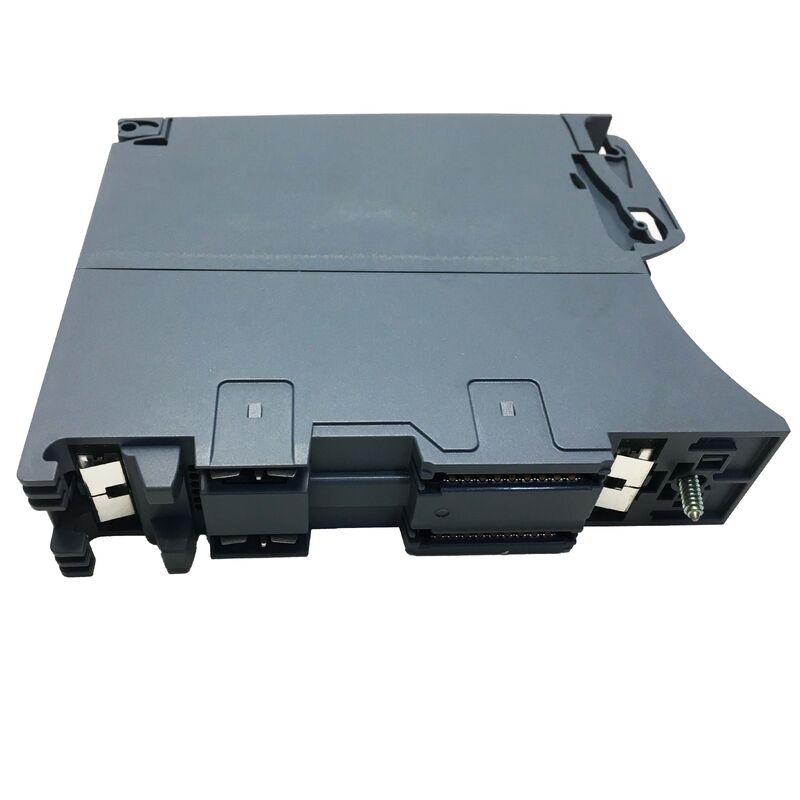

6ES7550-1AA01-0AB0 Simatic S7-1500 Módulo de contador 6ES75501AA010AB0 Nuevo original

6ES7550-1AA01-0AB0 | Siemens SIMATIC S7-1500 TM Count 2x24V — Contador de alta velocidad de 2 canales / Codificador incremental de 24 V / Detección de posición

TM Count 2x24V: conteo de alta velocidad directamente en el bastidor del PLC

La arquitectura modular del SIMATIC S7-1500 está diseñada en torno a módulos de funciones especializados que manejan tareas exigentes independientemente del ciclo de procesamiento de la CPU principal. El 6ES7550-1AA01-0AB0 TM Count 2x24V es uno de estos módulos tecnológicos: un módulo contador dedicado que procesa señales de codificador de alta velocidad a velocidades que el ciclo de escaneo de la CPU no puede seguir de manera confiable.

Las entradas digitales del PLC estándar escanean a la velocidad del ciclo del programa. Para el conteo de posiciones y la detección de eventos a velocidades de miles de pulsos por segundo, el enfoque del ciclo del programa omite conteos y produce valores de posición poco confiables. El módulo TM Count soluciona esto procesando pulsos de codificador en hardware, independientemente del escaneo de la CPU. El módulo cuenta, compara y genera resultados en tiempo real y luego los pone a disposición de la CPU a través de la imagen de proceso del módulo.

Especificaciones clave

Lo que el módulo cuenta y detecta

Conteo de pulsos de alta velocidad:Conteo de pulsos del codificador a frecuencias de hasta 200 kHz (según la especificación TM Count 2x24V): adecuado para codificadores rotativos de alta velocidad en maquinaria de producción.

Detección de posición incremental:Al contar los pulsos de cuadratura A/B de un codificador incremental, el módulo rastrea la posición angular o lineal dentro de un ciclo de máquina. El recuento acumulado representa la posición relativa a la última referencia de referencia.

Control de puerta:Las entradas DI se pueden configurar como puertas de hardware, habilitando o deshabilitando el conteo basado en señales externas (interruptor de inicio de la máquina, sensor de presencia del producto, disparador de sincronización) sin sobrecargar la CPU con el manejo de interrupciones.

Escenarios de aplicación

Sistema de posicionamiento del transportador:Un transportador de línea de producción utiliza un codificador incremental en el eje de transmisión. El TM Count 2x24V rastrea la posición de la correa y activa señales de salida específicas del producto cuando los objetivos pasan por las estaciones de tratamiento, independientemente del escaneo del PLC.

Recuento de productos de la máquina envasadora:Una máquina envasadora de alta velocidad necesita datos precisos del recuento de productos. El módulo TM Count cuenta los pulsos del sensor óptico a la velocidad de la máquina, con salidas de comparación que activan los actuadores de separación de lotes en el conteo correcto.

Preguntas frecuentes

P1: ¿Cuál es la frecuencia de conteo máxima del TM Count 2x24V (6ES7550-1AA01-0AB0)?

El TM Count 2x24V procesa señales de codificador de 24V. La frecuencia máxima de entrada depende del modo de conteo configurado. En el modo de conteo único (contando solo pulsos A), la frecuencia máxima es mayor que en el modo de cuadratura. Consulte el manual de hardware Siemens TM Count 2x24V para conocer los límites de frecuencia precisos por modo de conteo. La operación típica cubre las frecuencias del codificador utilizadas en máquinas herramienta industriales y aplicaciones de transportadores.

P2: ¿El 6ES7550-1AA01-0AB0 admite codificadores absolutos SSI?

No. El TM Count 2x24V solo admite codificadores incrementales de 24 V y codificadores de impulsos; no admite codificadores absolutos SSI (interfaz serie síncrona). Para entradas de codificador SSI, el módulo PosInput SIMATIC S7-1500 TM (serie 6ES7551-xxxx-0AB0) es el módulo adecuado. Confirme el tipo de codificador en la aplicación antes de seleccionar el módulo.

P3: ¿Cómo se integra el módulo TM Count con el programa de la CPU S7-1500?

El módulo TM Count se comunica con la CPU a través del bus de fondo del S7-1500. Las funciones de conteo, los puntos de ajuste y las asignaciones de salida se configuran a través de STEP 7 (TIA Portal) utilizando la configuración de hardware y los bloques de funciones del sistema (SFB) del módulo. La CPU lee los valores de los contadores y escribe los parámetros de control en la imagen del proceso del módulo. Los SFB dedicados (CTRL_HSC) proporcionan la interfaz del programa para el control del contador y la lectura de valores.

P4: ¿Pueden las salidas de comparación de 6ES7550-1AA01-0AB0 funcionar más rápido que el ciclo de exploración del PLC?

Sí. Las salidas de comparación del TM Count 2x24V reaccionan a los valores del contador en el hardware: la salida cambia cuando el contador alcanza el valor de comparación configurado independientemente del tiempo del ciclo de exploración del PLC. Esta reacción del hardware es la ventaja clave del enfoque del módulo tecnológico: la sincronización de salida es precisa y determinista, no depende de cuándo la CPU procesa a continuación la imagen de salida.

P5: ¿Cuál es el ancho del 6ES7550-1AA01-0AB0 en el bastidor S7-1500?

El TM Count 2x24V tiene un ancho de 35 mm en el bastidor S7-1500. Este es el ancho estándar de un solo slot para los módulos de un solo ancho SIMATIC S7-1500. Ocupa una ranura en el bastidor S7-1500 y se instala con el método de conexión de módulo estándar utilizado en toda la familia de productos S7-1500.
