PHCS3-2013 WEIYA Rueda de mano electrónica PHCS32013 para la serie estándar de Weyerhaeuser Nuevo
  • PHCS3-2013 WEIYA Rueda de mano electrónica PHCS32013 para la serie estándar de Weyerhaeuser Nuevo
  • PHCS3-2013 WEIYA Rueda de mano electrónica PHCS32013 para la serie estándar de Weyerhaeuser Nuevo
  • PHCS3-2013 WEIYA Rueda de mano electrónica PHCS32013 para la serie estándar de Weyerhaeuser Nuevo
  • PHCS3-2013 WEIYA Rueda de mano electrónica PHCS32013 para la serie estándar de Weyerhaeuser Nuevo
  • PHCS3-2013 WEIYA Rueda de mano electrónica PHCS32013 para la serie estándar de Weyerhaeuser Nuevo

PHCS3-2013 WEIYA Rueda de mano electrónica PHCS32013 para la serie estándar de Weyerhaeuser Nuevo

Lugar de origen Porcelana
Nombre de la marca WEIYA
Certificación CE RoHS
Número de modelo PHCS3-2013
Detalles del producto
Número de modelo:
PHCS3-2013
Marca:
WEIYA
tipo de producto:
Generador de impulsos manual CNC
Serie:
PHCS3
Descripción común:
Volante para Serie Estándar
Controlar el uso:
Control de movimiento manual del eje X / Y / Z
Tipo de instalación:
Tipo portátil de mano
Condición:
Nuevo / usado
Garantía:
un año
Términos de Pago y Envío
Cantidad de orden mínima
1
Precio
USD 300-500 / piece
Detalles de empaquetado
embalaje original
Tiempo de entrega
2 días
Condiciones de pago
LC, D/A, D/P, T/T, Unión Occidental
Capacidad de la fuente
100 unidades por día
Descripción del Producto

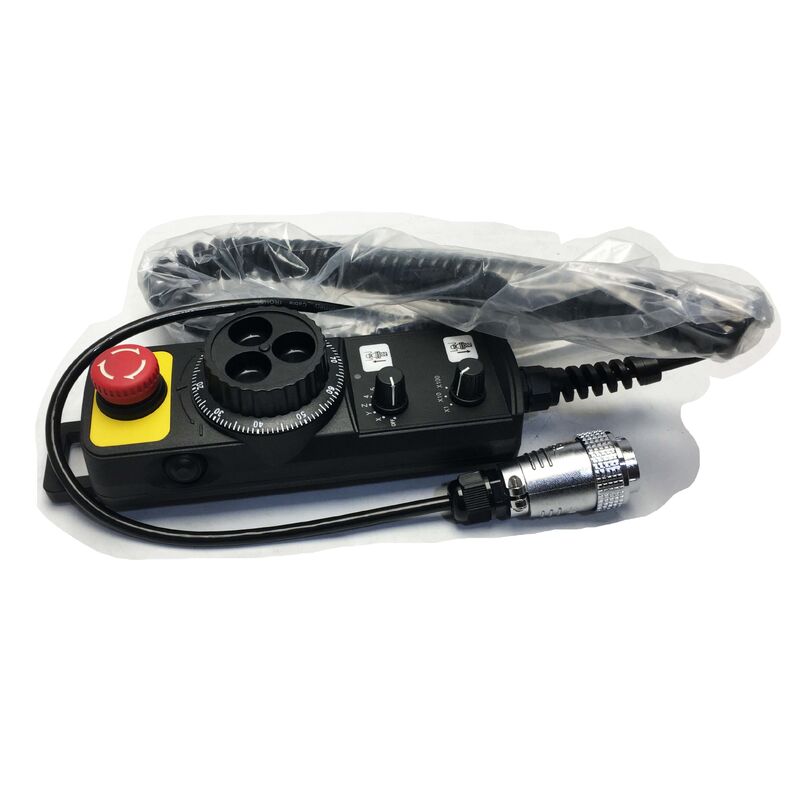

PHCS3-2013 WEIYA Rueda de mano electrónica PHCS32013 para la serie estándar de Weyerhaeuser Nuevo
PHCS3-2013 CNC electrónica de rueda de mano generador de pulso manual
Interfaz CNC de la serie estándar
Generador de pulso manual Control del eje en la pieza
Un generador de pulso manual pone el control directo del eje en la mano del operador en la zona de corte.el operador se posiciona en la pieza de trabajo y gira el volante mientras observa las franjas de la herramienta en tiempo realEl CNC interpreta cada pulso del volante como un incremento de movimiento en el eje seleccionado.
El PHCS3-2013 genera señales incrementales precisas.un clic de la rueda de mano mueve las fracciones del eje de un milímetro, dando al operador control total sobre las velocidades de aproximación de la herramienta durante la configuración y la medición del desplazamiento de la herramienta.
Características clave del producto
Tipo de producto Generador de pulso manual (MPG)
Formulario Cuerpo ergonómico de mano
Los controles Código principal + selector auxiliar
El cable Enrollados, de resorte para aliviar la tensión
Conector Bloqueo circular de varios pines
Interfaz CNC de la serie estándar
Diseño de doble mando
El PHCS3-2013 integra dos controles en un cuerpo portátil:
  • Rueda del codificador principal:El encoder rotativo primario. girándolo genera los pulsos de movimiento que el CNC traduce en movimiento del eje. La rotación en el sentido de las agujas del reloj generalmente ordena la dirección positiva; en sentido contrario a las agujas del reloj ordena la negativa.El recuento de pulsos por revolución determina la resolución de paso en cada ajuste del multiplicador.
  • Selector auxiliar:Un interruptor o dial secundario para la selección del eje y el multiplicador para elegir qué eje se mueve (X, Y, Z o 4o eje) y el incremento por pulso (*1, *10, *100).Tener ambos mandos en un mismo cuerpo significa que el operador no vuelve al panel principal para cambiar el eje o el tamaño del paso durante el posicionamiento.
Cables enrollados y conector de bloqueo
El cable enrollado se extiende y se retrae sin arrastrar un cable suelto a través de la mesa o el suelo de la máquina.y alrededor de la pieza de trabajo mientras permanece conectado.
En el extremo del controlador, un conector circular de varios pines con un collar de bloqueo roscado asegura la conexión positivamente.El collar de bloqueo evita la desconexión accidental durante el uso importante porque un MPG que se desconecta a mitad de operación puede dejar el CNC en un modo de rueda de mano indefinidoLa desconexión requiere un desbloqueo deliberado.
Escenarios de aplicación
  • Configuración del dato de la pieza de trabajo:El operador corre el husillo hacia abajo para tocar la superficie de la pieza de trabajo para establecer un desplazamiento de trabajo en el eje Z. Usando el PHCS3-2013 en * 1 incremento normalmente 0.001mm por pulso .
  • Programa de ensayo manual:Antes de ejecutar un nuevo programa a velocidad de alimentación automática, el operador corre por el camino programado manualmente con el PHCS3-2013,el avance de la herramienta paso a paso y la confirmación de los permisos antes de que comience el ciclo automático.
  • Probe y inspección:El operador hace correr los ejes de la máquina para colocar un lápiz de sonda en los puntos de medición de la pieza de trabajo.La resolución fina del MPG permite la colocación precisa de la sonda sin riesgo de sobreviaje en la parte.
Preguntas frecuentes
P1: ¿Qué resolución de pulso proporciona el PHCS3-2013?
La resolución está determinada por la configuración del interruptor multiplicador en combinación con la configuración MPG del CNC.En * 10 el paso es 0.01 mm; a *100 es 0,1 mm. La configuración del parámetro MPG del CNC define la distancia exacta por pulso. Confirme estas configuraciones en la documentación de parámetros del CNC antes de ponerlo en marcha.
P2: ¿Es el PHCS3-2013 compatible con controladores CNC distintos de la serie estándar?
El PHCS3-2013 está especificado para la interfaz CNC de la Serie Estándar. La compatibilidad con otros controladores depende del estándar de señal MPG, típicamente señales de codificador diferencial (A+/A−/B+/B−) a 5V..Confirmar la especificación de la señal de puerto MPG del controlador objetivo y la asignación del pin con respecto al pin del conector PHCS3-2013 antes de conectarse a un sistema diferente.
P3: ¿Puede el PHCS3-2013 operar en los cuatro ejes?
El selector auxiliar en el PHCS3-2013 permite la selección del eje, típicamente X, Y, Z, y un cuarto eje si está habilitado.Los ejes disponibles dependen de la configuración del controlador CNC y de si un cuarto eje está físicamente presente y habilitado en los parámetros del sistemaLa rueda de mano misma genera señales de pulso independientes del eje; el CNC las envía al eje seleccionado.
P4: ¿Puede el PHCS3-2013 utilizarse simultáneamente con las teclas del panel de la máquina?
No. En el funcionamiento CNC estándar, las teclas MPG y el panel jog son mutuamente exclusivas.Volver al modo Jog desactiva el MPGEl PHCS3-2013 permanece conectado, pero no genera comandos de movimiento fuera del modo de funcionamiento de la rueda de mano.
P5: ¿Qué número y tipo de pines de conector utiliza el PHCS3-2013?
El PHCS3-2013 utiliza un conector de bloqueo circular de múltiples pines.Leer las marcas del cuerpo del conector directamente en la unidad instalada para confirmar el número de pines y el diámetro del conectorPara el suministro de cables o conectores de reemplazo, coincida con el número de pines, el diámetro del conector y la especificación del hilo del collar de bloqueo de la unidad física.
