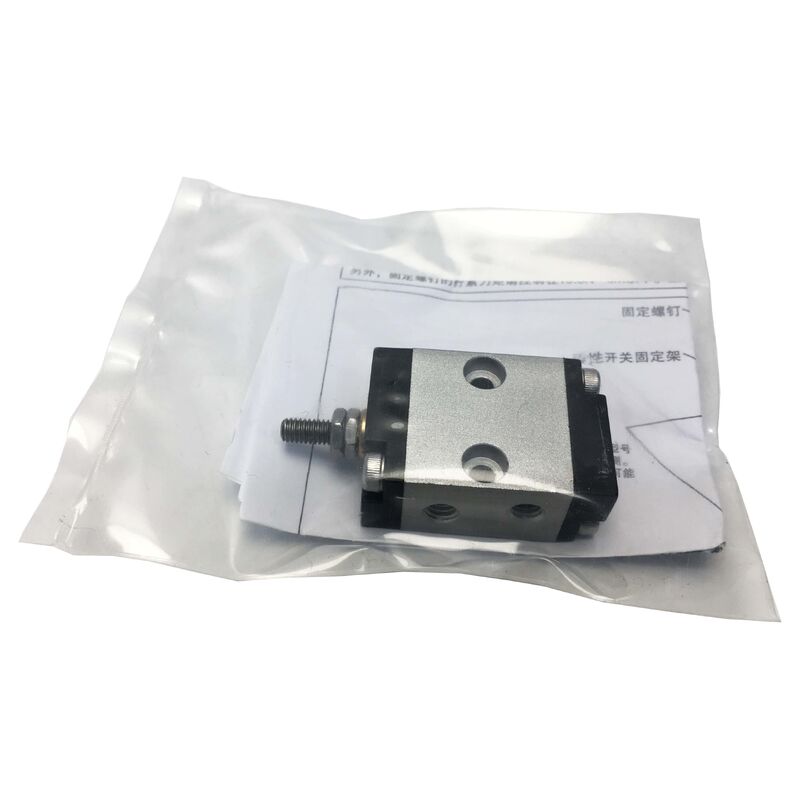

BDA10X5 Nuevo de Fábrica Sellado Cilindro Koganei BDA10X5 BDA10-5
KOGANEI BDA10X5 | Cilindro Neumático Compacto Multimontaje
Número de pieza: BDA10X5
Fabricante: KOGANEI Corporation (Japón)
Tipo de Producto: Cilindro Neumático Compacto Multimontaje
Serie: BDA
Diámetro: 10mm
Carrera: 5mm
Descripción General
El BDA10X5 es un cilindro neumático compacto multimontaje de la serie BDA de KOGANEI con un diámetro de 10 mm y una carrera de 5 mm. Este cilindro de aire de doble efecto está diseñado para actuaciones de movimiento reducido en aplicaciones de automatización industrial.
Ideal para operaciones de pick-and-place, micro-sujeción, expulsión de piezas, indexación y movimiento lineal de corto recorrido en entornos con espacio limitado donde la precisión repetible es esencial. KOGANEI, un fabricante japonés con amplia experiencia en neumática de precisión, diseñó la serie BDA para proporcionar una flexibilidad de instalación versátil sin requerir diferentes tipos de cuerpo de cilindro para cada orientación de montaje.
La configuración de diámetro de 10 mm con carrera de 5 mm aborda aplicaciones de carga ligera y recorrido corto en equipos de ensamblaje de precisión, sistemas de manipulación de semiconductores, fabricación de dispositivos médicos, líneas de ensamblaje de electrónica y maquinaria de procesamiento de alimentos.
Especificaciones Clave
| Parámetro |
Valor |
| Número de pieza |
BDA10X5 |
| Fabricante |
KOGANEI Corporation |
| Serie |
BDA |
| Tipo de Cilindro |
Compacto de doble efecto |
| Diámetro |
10mm |
| Carrera |
5mm |
| Fluido |
Aire comprimido |
| Presión de Operación |
0.05-0.7 MPa |
| Temperatura Ambiente / Fluido |
5-60°C |
| Lubricación |
Sin lubricación (compatible con lubricado) |
| Tipos de Montaje |
Montaje lateral (directo) + 3 opciones de soporte |
| Opción de Sensor |
Montaje de interruptor de sensor posible |
| País de Origen |
Japón |
Flexibilidad Multimontaje
La característica destacada del cilindro BDA es su versatilidad de instalación. El cuerpo estándar admite montaje lateral directo, mientras que tres tipos de soportes adicionales proporcionan:
- Montaje con brida frontal para instalación cara a cara
- Montaje con brida trasera para montaje desde atrás del cilindro
- Montaje con horquilla/pivote para aplicaciones que requieren movimiento rotatorio
Este diseño permite a los constructores de máquinas utilizar el mismo cuerpo de cilindro en múltiples posiciones, simplificando el inventario de repuestos y reduciendo la complejidad de adquisición.
Aplicaciones Típicas
- Aplicación de etiquetas con control preciso de profundidad de presión
- Expulsión de piezas de fijaciones o nidos
- Sujeción suave de piezas de trabajo frágiles
- Actuación de válvulas para aletas desviadoras ligeras
- Microalimentación en sistemas de indexación
Detección de Posición e Integración PLC
El BDA10X5 es compatible con los interruptores de sensor de KOGANEI que detectan la posición del pistón al final de la carrera. Las señales del sensor se envían directamente a los módulos de entrada digital del PLC, proporcionando a los controladores de la máquina la confirmación de que las carreras de avance o retroceso se han completado.
Están disponibles tanto tipos de sensor de estado sólido (3 hilos) como de lengüeta (2 hilos), con posiciones de montaje ajustables para un ajuste fino.
Calidad del Aire y Servicio
Para un rendimiento óptimo, utilice aire comprimido limpio y seco con un regulador de filtro aguas arriba ajustado a la presión de operación deseada (0.05 a 0.7 MPa). Los sellos estándar del cilindro están diseñados para aire sin lubricación, preferido en aplicaciones limpias o en contacto con alimentos.
Si utiliza aire lubricado, mantenga una lubricación continua para evitar la degradación de los sellos.
Preguntas Frecuentes
P1: El BDA10X5 no completa su carrera. La presión de suministro se confirma en 0.4 MPa. ¿Qué se debe verificar primero?
Verifique las válvulas de control de flujo si están instaladas, ya que una válvula de aguja casi cerrada puede causar este síntoma. Verifique el diámetro y la longitud del tubo para problemas de caída de presión. Verifique si hay interferencia mecánica o desgaste de sellos internos que permitan el paso de aire.
P2: ¿Es el BDA10X5 adecuado para entornos de sala limpia?
El BDA10X5 estándar no está clasificado específicamente para uso en salas limpias. Para aplicaciones en salas limpias, especifique la variante CS-BDA (sistema limpio) que utiliza sellos y métodos de construcción especiales para minimizar la generación de partículas.
P3: ¿Cuál es el enfoque recomendado para instalar el BDA10X5 con el método de montaje lateral directo?
Utilice los orificios pasantes en el cuerpo del cilindro para los tornillos de montaje. Evite apretar demasiado para evitar la distorsión del cuerpo. Aplique compuesto de bloqueo de roscas y asegúrese de que la superficie de montaje sea plana y rígida para evitar la deflexión durante la operación.
P4: El cilindro se mueve correctamente pero el interruptor del sensor no se activa de manera confiable. ¿Qué ajuste se necesita?
Deslice el sensor a lo largo de la pista de montaje hasta que la luz indicadora muestre la señal más fuerte y consistente al final de la carrera. Los sensores con indicador de dos colores de KOGANEI facilitan este proceso de ajuste.
P5: ¿Cuál es la vida útil esperada del juego de sellos del BDA10X5 y cuándo se deben reemplazar los sellos?
Diseñado para una vida útil superior a 10 millones de ciclos en aire limpio y filtrado adecuadamente. Reemplace los sellos según su condición en lugar de un programa. Los indicadores incluyen fugas de aire visibles, reducción de la velocidad de carrera o amortiguación suave al final de la carrera.
