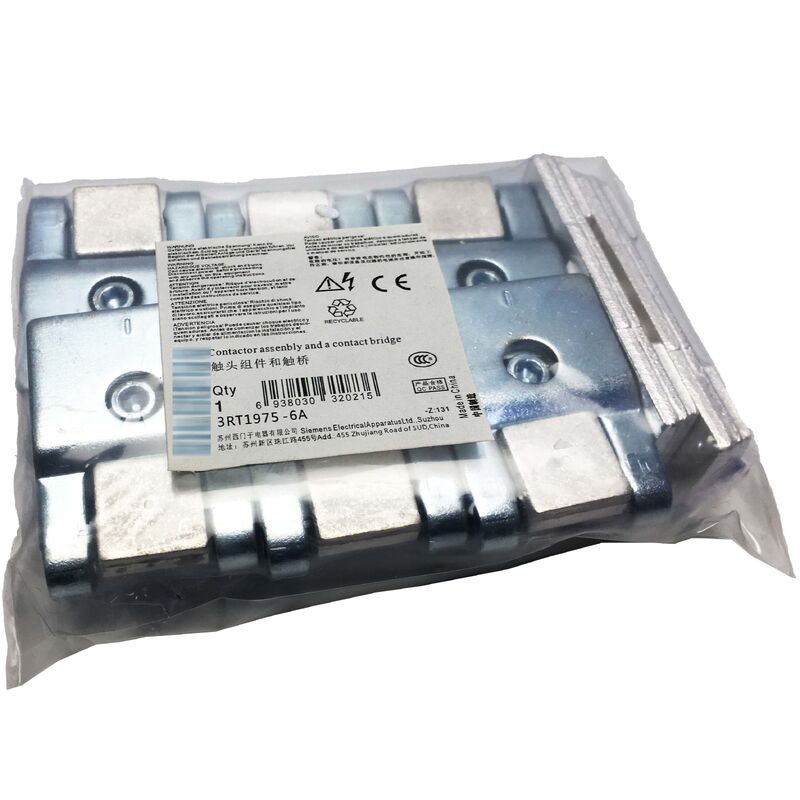

3RT1975-6A Nuevo Original Siemens 3RT19756A Pieza de Contacto
Siemens 3RT1975-6A | Kit de Contactos de Repuesto SIRIUS S12
Número de Pieza: 3RT1975-6A
Fabricante: Siemens AG (Alemania)
Tipo de Producto: Kit de Contactos de Repuesto (Pieza de Recambio)
Gama de Producto: SIRIUS (Serie 3RT1)
Descripción General
El 3RT1975-6A es el kit de contactos de repuesto OEM de Siemens para el contactor de potencia SIRIUS 3RT1075. Contiene todo lo necesario para restaurar el conjunto de contactos principales de un 3RT1075: tres puentes de contacto móviles, seis piezas de contacto fijas y el hardware de montaje asociado.
El kit reemplaza las seis superficies de contacto en los tres polos principales simultáneamente, restaurando la resistencia de contacto, la caída de voltaje y la capacidad de transporte de corriente del contactor a sus valores originales.
El 3RT1075 es el contactor de potencia tamaño S12 de Siemens, el marco estándar más grande de la gama SIRIUS 3RT1. Clasificado para 400A AC-3, conmuta motores de CA trifásicos de hasta 200kW en redes de 400V, 150hp en 480V y 400hp en suministros de 600V.
A estos niveles de potencia, el 3RT1075 maneja algunas de las corrientes continuas más altas de la línea de productos SIRIUS. Aparece en grandes centros de control de motores, paneles de accionamiento principal para ventiladores y compresores industriales, accionamientos de bombas centrales en tratamiento de agua y aplicaciones marinas y de procesos pesados.
Los contactos sufren un desgaste significativo, lo que convierte al 3RT1975-6A en una de las piezas de repuesto de servicio más importantes para cualquier sitio que opere estas máquinas.
La filosofía de diseño SIRIUS mantiene el reemplazo de contactos práctico. La serie de kits 3RT19 permite el mantenimiento sin retirar el contactor del panel en muchos tipos de instalación; el cuerpo modular proporciona acceso directo al conjunto de contactos. Esto significa menos tiempo de inactividad, menos desconexiones y un retorno más rápido al servicio.
Especificaciones Clave
| Parámetro |
Valor |
| Número de Pieza |
3RT1975-6A |
| Fabricante |
Siemens AG |
| Tipo de Producto |
Kit de Contactos de Repuesto |
| Gama de Producto |
SIRIUS 3RT1 |
| Contactor Compatible |
3RT1075 |
| Contenido del Kit |
3 contactos móviles + 6 contactos fijos + piezas de montaje |
| Polos |
Contactos principales de 3 polos |
| Corriente Nominal |
400A (AC-3) |
| Voltaje Máximo |
600V |
| Clase de Tamaño del Contactor |
S12 |
| Dimensiones |
77 × 72 × 94 mm |
| País de Origen |
Alemania |
El Ciclo de Desgaste de Contacto a 400A
Cada vez que el 3RT1075 se abre bajo carga, se forma un arco entre los contactos que se separan. El arco dura una fracción de milisegundo, pero a 400A, la energía en ese intervalo es significativa. Erosiona una pequeña cantidad de material de contacto con cada operación.
El material erosionado se deposita como residuo carbonizado negro en las superficies de contacto. A lo largo de cientos o miles de ciclos de conmutación, esta erosión se acumula. El grosor del contacto disminuye. El resorte de presión de contacto se desvía menos. La geometría de la superficie cambia de plana y lisa a picada e irregular.
Estos cambios aumentan la resistencia de contacto. Una mayor resistencia de contacto significa más calor generado en la unión de contacto, lo que acelera la erosión.
Las señales de advertencia son claras: temperatura elevada en los terminales principales, picaduras visibles, olor a metal caliente durante conmutaciones pesadas y, en casos avanzados, el sonido de un arco más duro de lo habitual al cerrar.
Si no se aborda, los contactos desgastados eventualmente se sueldan; las superficies de aleación de plata ablandadas se fusionan durante un evento de interrupción. Un contactor soldado no puede abrirse en condiciones de falla y presenta un peligro para la seguridad. La inspección regular y el reemplazo oportuno del kit con el 3RT1975-6A previenen este resultado.
Los Tres Polos Juntos - Por Qué el Reemplazo Parcial es una Mala Práctica
Un instinto común de reducción de costos es reemplazar solo el polo más desgastado. Es la decisión equivocada. Cuando un polo alcanza el umbral de desgaste, los otros dos están cerca; a 200kW y más, las tres fases transportan corriente casi igual y experimentan energía de arco casi igual por ciclo.
Reemplazar solo un polo significa que los dos restantes necesitarán reemplazo pronto, lo que requerirá una segunda parada y un segundo evento de mantenimiento.
El reemplazo completo del kit con el 3RT1975-6A devuelve el contactor a una línea de base uniforme en todos los polos. El próximo intervalo de mantenimiento es predecible y consistente. El costo total de mano de obra es menor: una intervención en lugar de dos.
Piezas de Repuesto SIRIUS y el Sistema Más Amplio
El 3RT1975-6A encaja dentro del programa estructurado de piezas de repuesto SIRIUS de Siemens. La línea de productos de kits de contactos 3RT19 cubre la mayoría de los tamaños de marco de contactores SIRIUS 3RT1, con números de pieza de kit específicos para cada tamaño de marco y corriente nominal.
Además del kit de contactos, Siemens ofrece kits de reemplazo de bobinas (serie 3RT1975-5AB para varios voltajes de bobina) y opciones de reemplazo de cámaras de arco, lo que hace del 3RT1075 una unidad completamente reparable en lugar de un dispositivo desechable al final de la vida útil del contacto.
Preguntas Frecuentes
P1: Las temperaturas de los terminales principales en el 3RT1075 son más altas de lo habitual, pero las conexiones de los cables están apretadas. ¿Es el kit 3RT1975-6A el siguiente paso?
Con torques de terminales confirmados como correctos, el aumento de la temperatura del terminal apunta a una mayor resistencia de contacto; el desgaste del contacto es la causa más común. Inspeccione las superficies de contacto a través de las aberturas de la cámara de arco si son visibles. Si las superficies muestran picaduras significativas, pérdida de perfil plano o acumulación de carbono que no se puede limpiar, un kit 3RT1975-6A es la acción correcta.
P2: ¿Se puede instalar el 3RT1975-6A mientras el cuerpo del contactor permanece en el panel?
En la mayoría de las configuraciones de panel, sí. El conjunto de contactos SIRIUS S12 es accesible con el cuerpo montado. El suministro al contactor debe estar completamente aislado y confirmado como desenergizado antes del acceso. Los circuitos auxiliares deben estar desenergizados. Con estas condiciones de seguridad cumplidas, los puentes de contacto y los contactos fijos se pueden quitar y el nuevo kit instalar sin desconectar las orejetas de los cables principales.
P3: Después de que la soldadura de contactos causada por un evento de falla, ¿un kit 3RT1975-6A devolverá el contactor a servicio completo?
Si la soldadura se limita a las caras de contacto y los componentes del mecanismo (resortes, portapuentes, jaula de polo) no están dañados, un kit 3RT1975-6A puede restaurar el contactor. Si la corriente de falla fue lo suficientemente severa como para distorsionar el portapuentes o dañar los resortes, la reparación mecánica es menos segura. Inspeccione cuidadosamente el mecanismo después de quitar los contactos soldados. Si hay alguna duda sobre la integridad del mecanismo, el reemplazo completo del contactor es la ruta más segura.
P4: ¿Existe un método de inspección visual para los contactos del 3RT1075 antes de decidir si se necesita el kit 3RT1975-6A?
Las cámaras de arco en el contactor S12 ofrecen un acceso visual limitado a los contactos fijos. Una inspección más clara se realiza separando manualmente los contactos con el accionamiento desenergizado y midiendo el grosor del contacto con una galga de espesores contra el grosor mínimo especificado en los datos técnicos. La condición de la superficie (picaduras severas, craterización o desplazamiento de material superficial) también es un indicador cualitativo confiable cuando la medición directa no es práctica.
P5: ¿Qué torque se debe aplicar a los terminales principales del 3RT1075 S12 después de una instalación del 3RT1975-6A?
El torque de apriete de los terminales principales para las conexiones de barra colectora del 3RT1075 S12 está en el rango de 14 Nm. Siempre verifique contra la marca en la variante de terminal específica o la hoja de datos técnicos del producto antes del apriete final, ya que las variantes de diseño de terminal pueden tener torques especificados diferentes. Los terminales sub-apretados producen la misma firma de calentamiento que los contactos desgastados y anularán el beneficio de un kit de contacto nuevo en poco tiempo.
