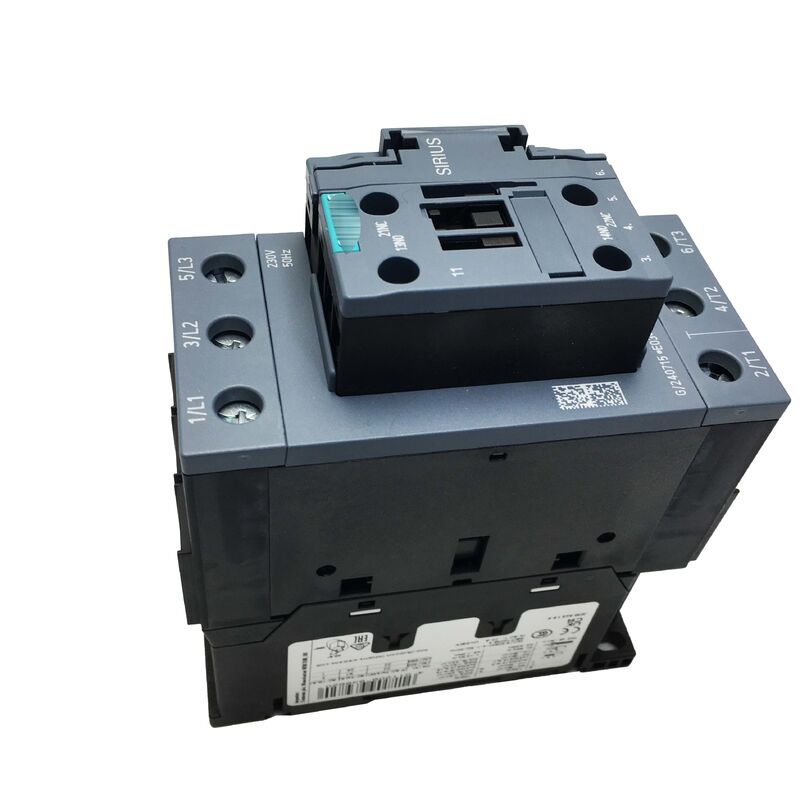

3RT2036-1AP00 Contactor de energía Siemens 3RT20361AP00 Nuevo sellado
Siemens 3RT2036-1AP00 SIRIUS 3RT2 Contactor de energía
Número de la parte:3RT2036-1AP00: el uso de la tecnología de la información
El fabricante:Siemens AG y sus subsidiarios
Familia de productos:Los datos de los datos de los Estados miembros.
Tipo de vehículo:Contactor de potencia de 3 polos (cambio de motor CA)
Resumen general
El 3RT2036-1AP00 es un contactor de potencia de 3 polos de la serie SIRIUS 3RT2 de Siemens, diseñado para cambiar motores de inducción CA de hasta 22 kW a 400V.El tamaño del marco S2 proporciona capacidades mejoradas con una construcción de contacto más pesada, mayor masa térmica y robustez mecánica para manejar corrientes más altas involucradas en el arranque y funcionamiento de los accionamientos de 22 kW.
Las aplicaciones incluyen grandes compresores, estaciones de bombeo de alta capacidad, unidades de transporte de carga pesada, sistemas de ventiladores industriales y motores de accionamiento principal de máquinas herramienta.También es adecuado para cargas resistivas a corrientes más altas que su motor de clasificaciónEste modelo reemplaza al anterior 3RT1036-1AP00, manteniendo las mismas calificaciones, configuración de terminal y huella dimensional.
Especificaciones clave
| Parámetro |
Valor |
| Número de la parte |
3RT2036-1AP00: el uso de la tecnología de la información |
| Fabricante |
Las empresas Siemens |
| Serie de productos |
Los datos de los datos de los Estados miembros. |
| Categoría de utilización |
Acción 3e / Acción 3 |
| Configuración del contacto principal |
3 NO (3 polos) |
| Corriente nominal (AC-3, 400V) |
50 A (51 A por especificación actualizada) |
| Calificación de motor |
El valor de las emisiones de CO2 de las centrales eléctricas de los Estados miembros |
| Tensión de la bobina |
230 V CA, 50 Hz |
| Servicio auxiliar integrado |
1 NO + 1 NC |
| Tamaño |
S2 |
| Conexión |
Las terminales de tornillo |
| Válvula de aislamiento (Ui) |
690 V |
| Impulso Resiste la tensión |
6 kV |
| Grado de protección |
Protección IP20 |
| Temperatura ambiente |
-25°C a +60°C (con una destilación superior a +40°C) |
| Ancho de la red |
55 milímetros. |
| Las normas |
Se aplican las siguientes condiciones: |
| Certificaciones |
Se aplicará el método de ensayo de la norma ISO/IEC 6167 para determinar la calidad de los productos. |
| Peso |
Aproximadamente 0,985 kg |
S2 Capacidad de tamaño de marco
El contactor de tamaño de marco S2 presenta un puente de contacto más pesado, una brecha de contacto más grande y una mayor capacidad de apagado de arco en comparación con las unidades más pequeñas S0 y S00.Estas diferencias físicas permiten la clasificación del motor de 50A y permiten el manejo de corrientes de rotor bloqueado que alcanzan 350A o más durante el cierre de contacto.
La mayor masa térmica significa que el contactor puede absorber más energía de conmutación antes de que los aumentos de temperatura afecten el rendimiento.que lo hace adecuado para aplicaciones con arranques frecuentes en las que se genera una energía de conmutación sustancial durante los ciclos de funcionamiento.
Contactos auxiliares integrados
Cada 3RT2036-1AP00 incluye un contacto auxiliar NO integrado y un contacto auxiliar NC integrado conectado mecánicamente al soporte de contacto principal.Estos proporcionan retroalimentación en tiempo real del estado real del contactor para las funciones de vigilancia y seguridad del sistema de control.
El auxiliar NC sirve como entrada estándar para el autocontrol del arranque del motor, mientras que el auxiliar NO generalmente está cableado en circuitos de sellado para arrancadores manuales del motor.Esta función de vigilancia de la seguridad cumple con los requisitos de muchas normas de seguridad de las máquinas.
Aplicaciones de seguridad funcional
El 3RT2036-1AP00 lleva la certificación IEC 61508 para aplicaciones de seguridad funcional.estos contactores pueden contribuir a funciones de seguridad hasta determinados niveles SIL y PLConsulte la herramienta de evaluación de la seguridad del producto y las normas de seguridad de las máquinas aplicables para los requisitos específicos de la aplicación.
Preguntas frecuentes
P1: ¿Se puede utilizar el 3RT2036-1AP00 en arrancadores de estrella delta con requisitos de bobina de 230V?
Sí, el 3RT2036-1AP00 puede servir como el contactor principal y delta en los arrancadores star-delta.Verificar que la clasificación del contactor de estrellas coincide con la condición de estrellas de corriente reducida.
P2: ¿El zumbido perceptible es normal después del reemplazo?
Si es notablemente más fuerte, compruebe si hay suciedad o corrosión en las superficies de los asientos del imán que pueden impedir el asiento adecuado de la armadura,Aumentar el nivel del hueco y el zumbido.
P3: ¿Puede el contactor montarse de lado (rotado 90°)?
Si bien es posible la rotación a posiciones horizontales o invertidas, la corriente nominal puede requerir una disminución debido a la alteración del enfriamiento por convección.Consulte la ficha de datos del producto para conocer la desvalorización admisible en posiciones de montaje no estándar.
P4: ¿Cuál es la sección transversal máxima del cable para los terminales de contacto principales?
Las terminales de tornillo S2 tienen secciones transversales de alambre de aproximadamente 2,5 mm2 a 35 mm2 dependiendo del tipo de terminal.Se recomiendan para el cableado de los paneles conductores flexibles con cables de extremo adecuadosLos terminales de control aceptan secciones transversales más pequeñas, típicamente de 0,5 mm2 a 4 mm2.
P5: ¿Es el contactor adecuado para motores de bomba de 22 kW que arrancan 15-20 veces por hora?
Calcular el total de arranques durante el intervalo de servicio requerido y compararlo con la curva de vida eléctrica publicada.Si se requiere una vida útil superior a la de clasificación, considere un reemplazo más frecuente de los contactos, arrancadores blandos para limitar la corriente de arranque, o arrancadores wye delta para reducir la corriente de arranque.
