Mitsubishi TCL-1SV3 Gran cubierta de la terminal
Número de la pieza: TCL-1SV3 (también escrito TCL1SV3) Tipo: tapa de terminal grande para interruptor de circuito de caja moldeada (MCCB) Serie: Serie TC-L -- Serie WS-V Accesorios
Resumen del producto

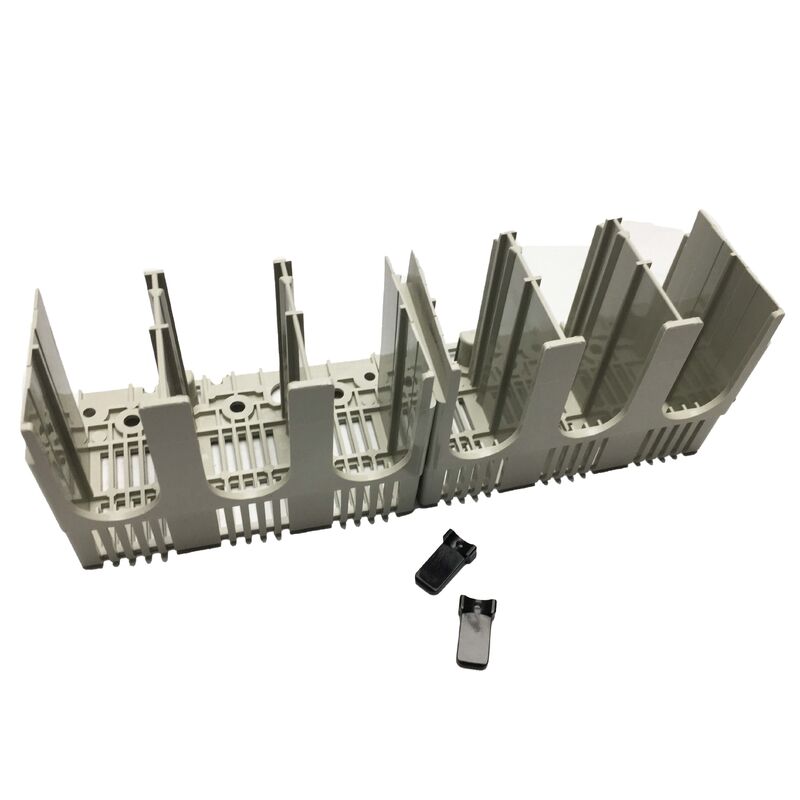

El Mitsubishi TCL-1SV3 es una cubierta de terminal grande diseñada para los interruptores de circuito de caja moldeados de la serie WS-V, compatible con configuraciones de 2 y 3 polos en el tamaño del marco 100A-125A.Cada paquete incluye dos cubiertas y dos placas de sellado, proporcionando una protección completa de los terminales de ambos extremos de un interruptor instalado.
Características clave
- Compatible con los rotores de marco de la serie WS-V 100A-125A
- Se ajusta tanto a configuraciones de 2 como de 3 polos
- Incluye 2 cubiertas y 2 placas de sellado por paquete
- Instalación sin herramientas
- Construcción de plástico aislante blanco
- Dimensiones: 90 mm * 40 mm * 65.5 mm
Especificaciones técnicas
| Parámetro |
Valor |
| Número de la parte |
El TCL-1SV3 |
| Función |
Cubierta terminal grande |
| Serie compatible |
MCCB de la serie WS-V de Mitsubishi |
| Tamaño de marco compatible |
Las condiciones de los requisitos de seguridad de los vehículos |
| Compatibilidad con los polos |
2 y 3 polos |
| Contenido |
2 * Las cubiertas, 2 * Las placas de sellado |
| El color |
Blanco |
| Las dimensiones |
90 mm * 40 mm * 65.5 mm |
| Método de instalación |
De una sola acción, sin herramientas |
| El material |
Plastico aislante |
Importancia de la seguridad en 100A-125A
A niveles de corriente continua de 100A a 125A, los terminales de los interruptores de circuito expuestos presentan riesgos significativos de seguridad, incluidas quemaduras graves, lesiones por arco o electrocución mortal.El TCL-1SV3 proporciona un recinto completo de la zona terminal, que cumple los requisitos de la CEI 61439 para la protección del operador contra el contacto directo con piezas activas.
Beneficios de la instalación
El diseño de ajuste rápido permite una instalación rápida y sin herramientas, manteniendo al mismo tiempo la seguridad.Este diseño elimina la necesidad de herramientas cerca de componentes eléctricos en funcionamiento durante la instalación.
Preguntas frecuentes
¿Cuál es la diferencia entre TCL-1SV3 y TCL-05SV3?
El TCL-05SV3 cubre los rompehielos 30A-63A (50mm * 25mm * 65.5mm), mientras que el TCL-1SV3 cubre los rompehielos 100A-125A (90mm * 40mm * 65.5mm).Las dimensiones más grandes se adaptan a la geometría del bloque terminal más grande y conductores de cable más pesados a niveles de corriente más altos.
¿El TCL-1SV3 encaja tanto en los interruptores de 2 como en los de 3 polos?
Sí, el sufijo "SV3" indica la compatibilidad con las configuraciones de dos y tres polos en el rango de marcos 100A-125A.
¿Cuál es el propósito de las placas de sellado?
Las placas de sellado cierran las aberturas de entrada del cable, manteniendo la continuidad de protección alrededor de los conductores y evitando el acceso a los terminales en vivo a través de los huecos alrededor de los cables.
¿Es el TCL-1SV3 compatible con interruptores motorizados?
No, las cubiertas de terminales de la gama WS-V no son compatibles con las variantes de interruptores motorizados o eléctricos debido a la geometría de acceso de terminales alterada.
¿Cómo se retira el TCL-1SV3 para su mantenimiento?
Introduzca una punta de destornillador con ranuras para desviar la proyección de retención hacia el interior, liberando el enganche de la ranura.
