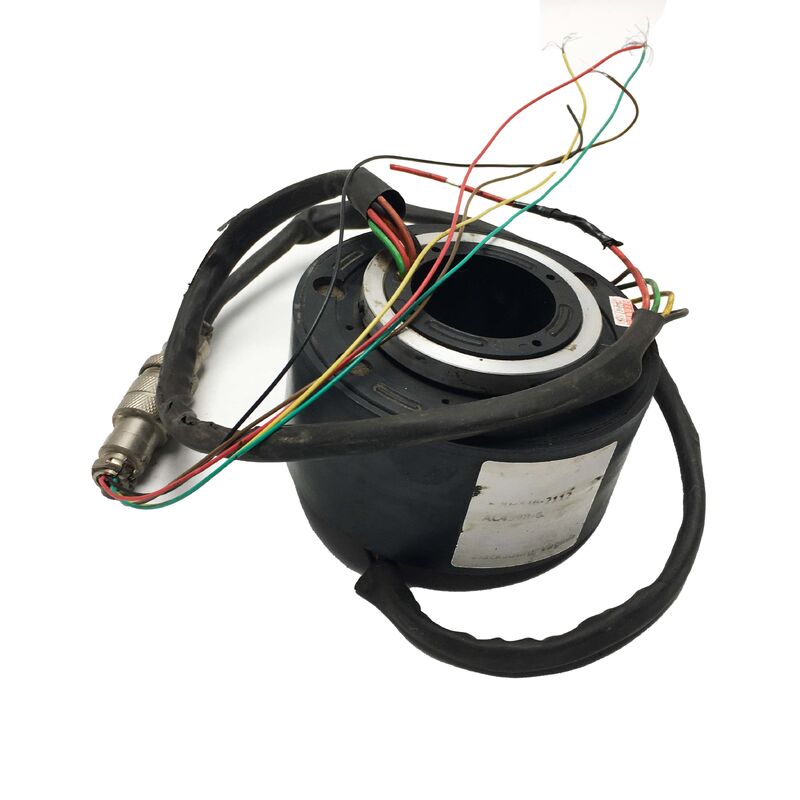

Moog 800-336-2112 Anillo de bobina de ensamblaje
Usado, 1,5" de perforación, 10A por circuito, cepillo de fibra, hasta 250 RPM
Resumen del producto
Este listado es para un conjunto de anillos de bobina Moog 800-336-2112 usado - un anillo de deslizamiento de perforación a través de la serie AC4598,una de las plataformas de anillos de deslizamiento industriales más ampliamente utilizadas fabricadas por Moog Components Group (anteriormente Litton Poly-Scientific)La unidad ha sido retirada del servicio anterior y se ofrece como excedente probado o stock de intercambio.
El conjunto pasa circuitos de energía y señal a través de una interfaz de rotación continua a través de un orificio central de 1,5 pulgadas, lo que permite líneas hidráulicas, tubos neumáticos,o un eje concéntrico para pasar a través del centro mientras las conexiones eléctricas giran libremente sin torcer o acumular tensión mecánica.
Especificaciones clave
| Número de la parte |
Se trata de: |
| Familia de productos |
Sección AC4598 |
| Diámetro de la perforación |
1.5 pulgadas (38,1 mm) |
| Corriente por circuito |
10 A |
| Nivel de tensión |
Hasta 600 VAC |
| Opciones de circuito |
6, 12, 18 o 24 circuitos |
| Velocidad máxima (norma) |
250 rpm de forma continua |
| Tecnología de contacto |
El cepillo de fibra |
| Medidor de alambre de plomo |
16 AWG |
| Duración del alambre de plomo (estándar) |
12 pulgadas |
| El montaje |
Montura estándar del cuello; la brida es opcional |
| Diámetro exterior (opción de brida) |
5 pulgadas (127 mm) |
| El sellamiento |
Sello contra salpicaduras (resistencia al polvo y a la humedad) |
| Compatibilidad de las señales |
Protocolos analógicos, digitales y de bus de datos |
| Fabricante |
Grupo Moog Components |
| País de origen |
Estados Unidos |
Funcionalidad de anillo de deslizamiento a través del perforación
Un anillo de deslizamiento transfiere energía eléctrica y señales a través de una interfaz giratoria sin límites angulares.con una longitud de más de 20 mm,, tubos de alimentación neumáticos o ejes concéntricos que deben pasar sin conexión eléctrica.
Este diseño elimina la necesidad de retorcer cables que se agotan y eventualmente se rompen, reemplazándolos por contactos eléctricos rodantes diseñados para millones de rotaciones.
Tecnología de contacto con el cepillo de fibra
El sistema de contacto con el cepillo de fibra utiliza haces de fibras conductoras individuales que se montan contra la superficie del anillo giratorio, creando múltiples puntos de contacto simultáneamente.Este diseño ofrece varias ventajas clave:
- Vida útil prolongada con bajo desgaste mecánico
- Ruido eléctrico mínimo para la transmisión de señal limpia
- No se requiere lubricación
- Prácticamente ninguna generación de residuos de desgaste
- Resistencia de contacto constante durante la vida útil
Configuración del circuito y variantes con sufijo X
La plataforma AC4598 viene en configuraciones estándar de 6, 12, 18 y 24 circuitos, cada uno a 10 amperios.,disposición de montaje, sellado y longitud de plomo.
Al reemplazar las unidades existentes, el ajuste del sufijo X completo garantiza la compatibilidad con el cableado original y las configuraciones de montaje.
Aplicaciones industriales
El AC4598/800-336-2112 sirve a una amplia gama de equipos giratorios industriales, incluidos:
- Tablas de índices giratorias
- De las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas
- Las demás máquinas de soldadura
- Máquinas de embalaje con carrusel giratorio
- Sistemas de paletización con plataformas giratorias
- Centros de mecanizado de tipo torreta
- Equipo de control de procesos con sensores giratorios
Beneficios de las unidades utilizadas
Las unidades Moog AC4598 usadas ofrecen una solución rentable para restaurar o actualizar sistemas sin el tiempo de entrega o el costo de nuevos pedidos de OEM.El diseño robusto y la tecnología de cepillado de fibra proporcionan una vida útil sustancial aún después de un uso previo prolongado cuando se opera dentro de las especificaciones.
Preguntas frecuentes
P1: ¿Cuál es la diferencia entre el número de pieza 800-336-2112 y la designación AC4598?
El AC4598 es la designación de la familia de productos de Moog para esta plataforma de anillos de deslizamiento de perforación.Ambos se refieren a la misma 1.5 pulgadas de diámetro, 10A de fibra de la serie de anillos de deslizamiento del cepillo.
P2: ¿Cuántos circuitos admite el 800-336-2112 y cuál es la corriente y el voltaje máximos?
El AC4598/800-336-2112 soporta 6, 12, 18 o 24 circuitos, cada uno con una potencia nominal de 10 amperios.o señales de datos digitales.
P3: ¿La tecnología de cepillado de fibra requiere mantenimiento o lubricación?
No. La tecnología de contacto con el cepillo de fibra no requiere lubricación, que es una de las principales ventajas de diseño sobre los anillos de deslizamiento del cepillo de alambre de metal convencionales.El mantenimiento se limita a la inspección periódica del conjunto de contacto y el estado del alambre de plomo.
P4: ¿Pueden las líneas hidráulicas o los tubos neumáticos pasar a través del orificio de 1,5 pulgadas mientras el anillo de deslizamiento está en funcionamiento?
Sí, este es el propósito del diseño de conducto a través, el conducto sin obstrucción de 1,5 pulgadas permite líneas de presión hidráulica, tubos de alimentación neumáticos,o un eje mecánico concéntrico para pasar por el centro del conjunto mientras el anillo de deslizamiento gira independientemente a su alrededor.
P5: ¿Cómo se debe evaluar un 800-336-2112 usado antes de su instalación?
Inspeccionar los cables de plomo para detectar daños en el aislamiento, comprobar la superficie interna del orificio a través de los trastes o marcas, girar el conjunto a mano para comprobar la suavidad del rodamiento,y medir la resistencia de contacto en cada circuitoUna prueba de banco que conecta una carga conocida a cada circuito mientras gira el conjunto proporciona la validación más confiable.
