| Lugar de origen | Japón |
| Nombre de la marca | Omrom |
| Certificación | CE ROHS |
| Número de modelo | J7ARN-E9-24 VCC |

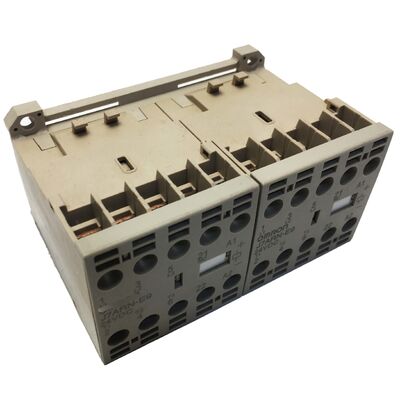

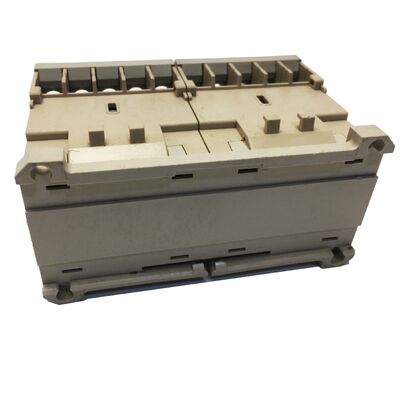

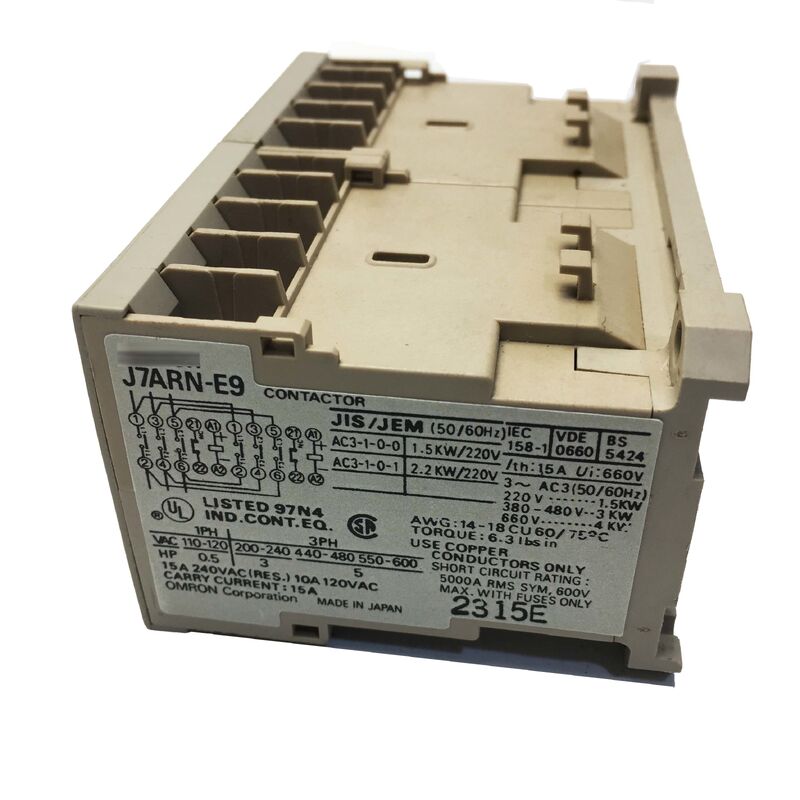

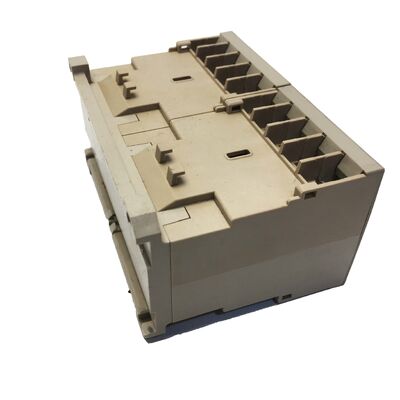

El Omron J7ARN-E9-24VDC es un contactor magnético reversible de grado profesional diseñado para controlar motores trifásicos en ambas direcciones, hacia adelante y hacia atrás. Esta unidad integrada combina dos contactores de 9A y tres polos con un sistema de enclavamiento mecánico, lo que garantiza operaciones de inversión de motor seguras y fiables desde un circuito de control de 24V CC.
| Número de Parte | J7ARN-E9-24VDC |
| Tipo | Contactor Magnético Reversible (Adelante/Atrás) |
| Corriente Nominal (AC3) | 9 A |
| Potencia Nominal del Motor | 4 kW a 380-400V |
| Voltaje de Bobina | 24V CC |
| Polos | 3 Polos |
| Enclavamiento | Enclavamiento Mecánico Integrado |
| Configuración | Doble 3 polos (adelante + atrás) |
| Categoría de Utilización | AC3 (carga de motor) |
| Estándar | IEC 60947-4-1 |
| Alimentación de Bobina | CC |
El J7ARN-E9-24VDC permite la inversión de la dirección del motor intercambiando las conexiones de fase a través de su diseño de doble contactor. El enclavamiento mecánico integrado evita físicamente que los contactores de avance y retroceso se cierren simultáneamente, eliminando el riesgo de cortocircuitos fase-fase.
La clasificación AC3 de 9A aborda específicamente los exigentes requisitos de arranque y parada de motores, incluyendo el manejo de las altas corrientes de irrupción (5-7 veces la corriente a plena carga) típicas de los motores de inducción de jaula de ardilla. Esto garantiza un rendimiento fiable para motores de hasta 4kW a 400V trifásicos.
Diseñado para una integración perfecta con sistemas de control modernos, la bobina de 24V CC se interconecta directamente con las tarjetas de salida de PLC de los principales fabricantes, incluyendo Siemens, Mitsubishi, Omron, Allen-Bradley y Schneider, sin necesidad de relés intermedios.
El enclavamiento mecánico proporciona una capa de seguridad de hardware que funciona independientemente de las señales de control. Evita físicamente que ambos contactores se cierren simultáneamente, protegiendo contra fallos del PLC, errores de cableado o fallos de software que podrían causar peligrosos cortocircuitos fase-fase.
Sí. Se recomienda un tiempo muerto mínimo de 15 ms entre los comandos de avance-apagado y retroceso-encendido para garantizar la correcta apertura de los contactos y la extinción del arco. En la práctica, los programas de PLC deben implementar retardos de 50-100 ms para tener en cuenta la desmagnetización y los tiempos de respuesta mecánicos.
El J7ARN-E9-24VDC está clasificado para motores trifásicos de hasta 4kW a 380-400V. Para sistemas de 230V, la potencia nominal máxima del motor es de aproximadamente 2.2kW debido a la misma limitación de corriente AC3 de 9A.
Sí. Para una protección completa del motor, se debe instalar un relé de sobrecarga térmica en serie con el circuito de control de la bobina del contactor. El relé debe dimensionarse de acuerdo con la corriente a plena carga de la placa de características del motor, no con la clasificación de 9A del contactor.
