| Lugar de origen | Japón |
| Nombre de la marca | Mitsubishi |
| Certificación | CE ROHS |
| Número de modelo | TCL-05SV3 |

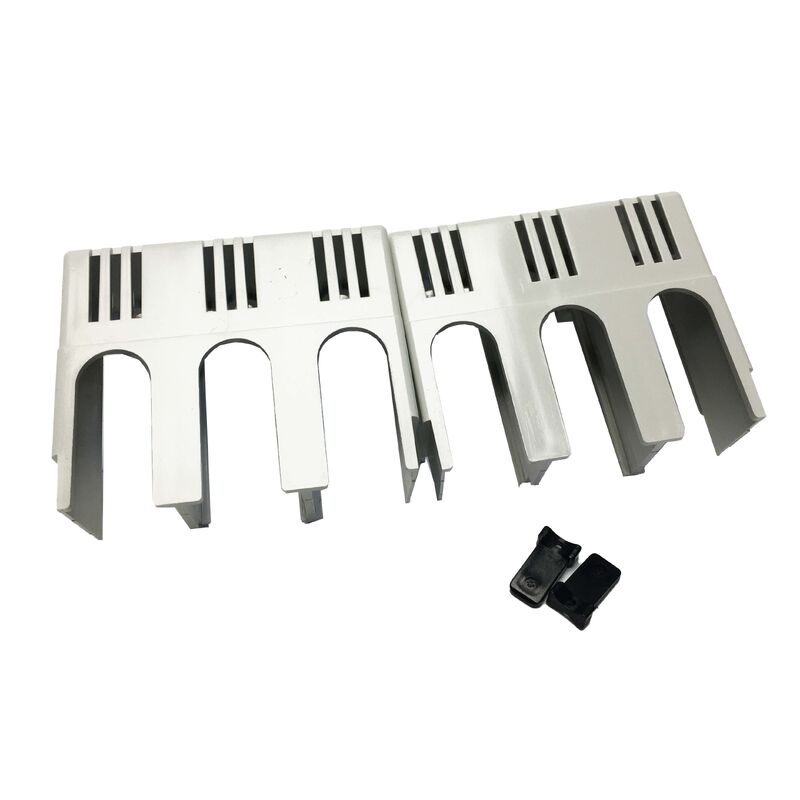

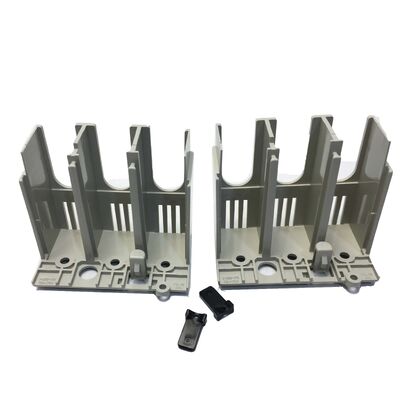

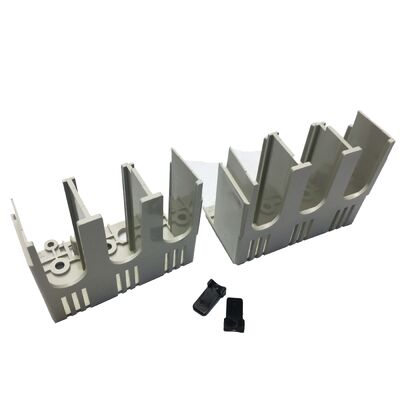

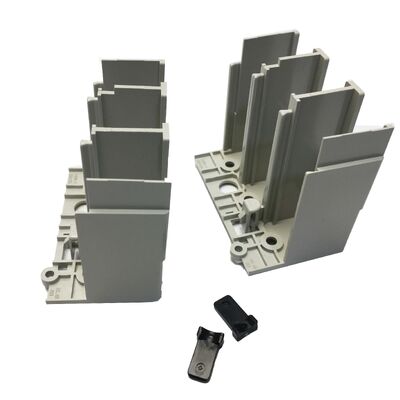

La Mitsubishi TCL-05SV3 es una cubierta de terminal grande diseñada para interruptores automáticos de caja moldeada de la serie WS-V, compatible con configuraciones de 2 y 3 polos en el rango de bastidor de 30A-63A. Cada paquete incluye dos cubiertas y dos placas de sellado para una protección completa de los terminales.
| Parámetro | Valor |
|---|---|
| Número de pieza | TCL-05SV3 (TCL05SV3) |
| Función | Cubierta de terminal grande |
| Serie compatible | MCCB Mitsubishi serie WS-V |
| Tamaño del bastidor | 30A - 63A |
| Compatibilidad de polos | 2 polos y 3 polos |
| Contenido | 2 × Cubiertas, 2 × Placas de sellado |
| Color | Blanco |
| Peso | 0.1 kg |
| Instalación | A presión, sin herramientas |
El TCL-05SV3 ofrece compatibilidad con polos duales, lo que lo convierte en una opción versátil para los constructores de paneles eléctricos. Un solo número de pieza sirve para instalaciones de interruptores automáticos de 2 y 3 polos en el rango de bastidor de 30A-63A, lo que reduce los requisitos de inventario.
El diseño a presión de acción única permite una instalación rápida sin herramientas ni sujetadores. Esto elimina el riesgo de que caigan herrajes en secciones vivas durante el montaje y permite un reajuste inmediato si se desplaza accidentalmente durante los trabajos de mantenimiento.
Las cubiertas de terminales como la TCL-05SV3 ayudan a cumplir los requisitos de protección del operador y de cerramiento de partes vivas según normas como la IEC 61439 para conjuntos de aparamenta y equipos de control de baja tensión. Previenen el contacto accidental con terminales vivos durante el trabajo en el panel y el mantenimiento.
La cubierta TCL (grande) proporciona una mayor profundidad sobre el área del terminal en comparación con las cubiertas TCS (pequeñas), acomodando secciones transversales de conductor más grandes (10 mm² a 25 mm²) típicas para interruptores de 30A-63A. Esto asegura un asiento adecuado sin interferencia del volumen del cable.
Modelos NF: NF32-SV, NF63-CV/SV/HV, NF125-CVF, NF63-HDV, NF125-HDV (3 polos)
Modelos NV: NV32-SV, NV63-CV/SV, NV63-HV, NV125-CVF/SVF
El TCL-05SV2 es compatible solo con configuraciones de 2 polos, mientras que el TCL-05SV3 funciona con interruptores de 2 y 3 polos en el rango de bastidor de 30A-63A.
No. Mitsubishi especifica que las cubiertas de terminales no se pueden instalar en interruptores automáticos operados eléctricamente (motorizados) debido a una geometría de acceso a los terminales incompatible.
Como accesorio certificado de Mitsubishi, contribuye a cumplir los requisitos de protección del operador según normas como la IEC 61439 y las normativas de cableado nacionales pertinentes.
