TCL-05SV2 Mitsubishi Terminal Cover TCL05SV2 Nuevo y original

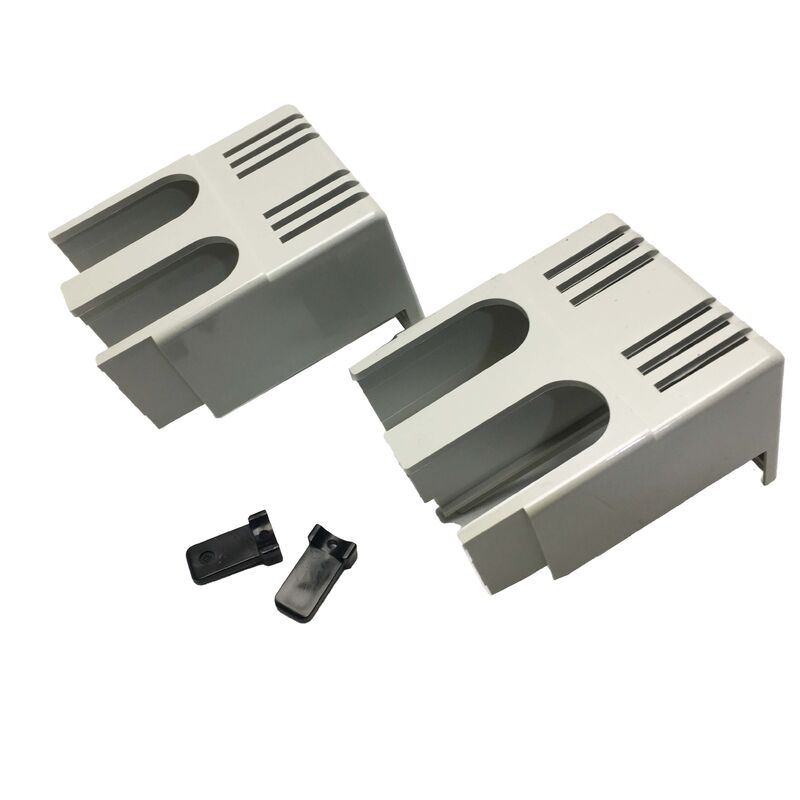

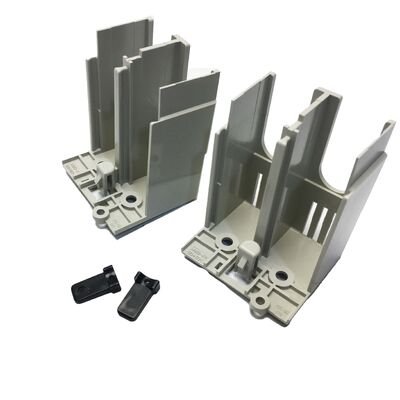

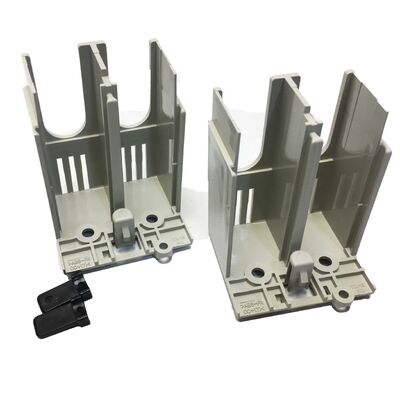

ElSe trata de un vehículo de la categoría M.es una cubierta de terminal grande diseñada específicamente para los interruptores de circuito de caja moldeados de la serie WS-V de Mitsubishi Electric en el rango de tamaño del marco 30A-63A para configuraciones de 2 polos.Cada paquete incluye dos cubiertas y dos placas de sellado, proporcionando una protección completa de los terminales para ambos polos de un único interruptor.

Los terminales de los interruptores expuestos presentan riesgos eléctricos significativos en los paneles de distribución y en los gabinetes de control.El TCL-05SV2 elimina este riesgo proporcionando una caja de plástico montada sobre el área terminal, protegiendo al personal del contacto accidental con los conductores energizados y evitando el puenteado por herramientas o desechos conductores.

• Crea una barrera física contra el contacto accidental con los terminales en vivo
• Previene el puenteado por herramientas, cortes de alambre o desechos conductores
• Cumple con las normas de cableado y normas de seguridad eléctrica
• No interfiere con la función de conmutación del interruptor ni con el rendimiento térmico
• Las placas de sellado cierran las aberturas para una protección completa

El diseño instantáneo de Mitsubishi garantiza una instalación rápida y un fácil acceso al mantenimiento sin herramientas o sujetadores separados.

Alinear la cubierta con el área terminal del interruptor y presionar con firmeza hasta que las proyecciones de retención se enganchen con los orificios de montaje preformados en la carcasa del interruptor.

Introduzca una punta de destornillador con ranuras en el hueco en la proyección de retención, desvíe hacia adentro para liberar el enganche y inclina la cubierta libremente.no en componentes activos.

El "05" en TCL-05SV2 corresponde al rango de marcos 30A-63A. Los marcos más grandes requieren cubiertas diferentes: TCL-1SV2 para el marco 100A-125A, TCL-2SV2 para los marcos superiores a 125A.

El sufijo "V2" indica la compatibilidad de dos polos. Para los interruptores de tres polos del mismo tamaño de marco, use TCL-05SV3.

TCL indica una cubierta terminal grande; TCS indica una cubierta terminal pequeña. La alternativa de cubierta pequeña para la misma combinación de marco y poste es TCS-05SV2.
