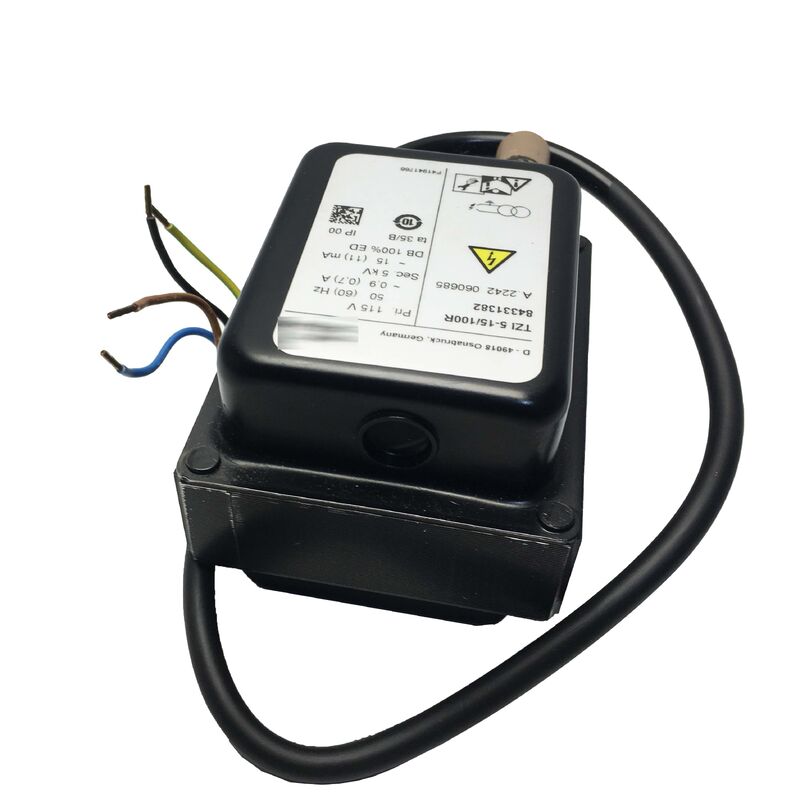

Transformador de Ignición Krom Schroder TZI5-15/100R
Número de pedido. 84331382 | Número de pieza: TZI 5-15/100R
Descripción del producto
El Krom Schroder TZI5-15/100R (número de pedido 84331382) es un transformador de ignición de alto voltaje de la consolidada serie TZI, diseñado específicamente para la ignición por chispa de quemadores de gas y quemadores de aceite con ignición por gas o ignición directa en equipos de combustión industriales y comerciales.
Este transformador eleva una fuente de alimentación de red de 115 V CA a una salida de alto voltaje de 5 kV, entregando 15 mA a 50 Hz, la combinación óptima de voltaje y corriente necesaria para generar chispas de ignición fiables a través de electrodos debidamente espaciados en mezclas de combustible y aire.
La clasificación de ciclo de trabajo del 100 % distingue a esta unidad de alternativas con clasificación intermitente, lo que permite un funcionamiento continuo sin períodos de apagado obligatorios. Esto elimina los modos de fallo térmico que podrían limitar la vida útil en ciclos de encendido exigentes en aplicaciones de control de quemadores.
Especificaciones Técnicas
| Número de pedido |
84331382 |
| Modelo |
TZI 5-15/100R |
| Voltaje de Salida |
5 kV |
| Corriente de Salida |
15 mA (a 50 Hz) |
| Voltaje de Entrada de Red |
115V CA |
| Ciclo de Trabajo |
100% (continuo) |
| Aplicación |
Quemadores de gas, quemadores de aceite (ignición por chispa) |
| Operación de Electrodo |
Un electrodo y doble electrodo |
| Carcasa |
IP 00 - requiere instalación en armario de control |
| Serie |
TZI (Transformador Zündungs Industrie) |
| Fabricante |
Krom Schroder / Elster / Honeywell Combustion |
Salida de 5 kV para Ignición por Chispa Fiable
La salida de 5 kV del TZI5-15/100R está diseñada específicamente para romper los dieléctricos del espacio entre electrodos e iniciar chispas, mientras que la corriente de salida de 15 mA garantiza suficiente energía para una ignición fiable de la mezcla de combustible y aire. Esta especificación define el rango operativo para un diseño adecuado de la instalación de electrodos.
Beneficios del Ciclo de Trabajo del 100%
Los sistemas modernos de gestión de quemadores con secuencias de arranque prolongadas, ciclos frecuentes o requisitos de puesta en marcha se benefician de la clasificación de ciclo de trabajo del 100 %. A diferencia de los transformadores con clasificación intermitente y tiempos de encendido restringidos, esta unidad maneja un funcionamiento prolongado sin preocupaciones de estrés térmico, garantizando una larga vida útil en aplicaciones exigentes.
Modos de Operación de Electrodo
El TZI5-15/100R admite configuraciones de doble electrodo y de un solo electrodo. En la operación de un solo electrodo, el mismo electrodo sirve tanto para la ignición como para la ionización, simplificando la construcción del cabezal del quemador y reduciendo las penetraciones en la cámara de combustión para aplicaciones compactas o de reacondicionamiento.
Requisitos de Instalación
Como componente con clasificación IP 00, este transformador debe instalarse dentro de un armario de control adecuado. Utilice cable de ignición de alto voltaje clasificado para al menos 5 kV, mantenga los recorridos del cable lo más cortos posible (típicamente menos de un metro) y enrútelos lejos de los cables de señal para minimizar la interferencia electromagnética. La conexión a tierra funcional del cuerpo del quemador es obligatoria para la correcta finalización del circuito.
Información de Reemplazo
El equivalente actual de Krom Schroder es el TZI 5-15/100QT (número de pedido 84391111), que presenta la misma especificación de 5 kV/15 mA/100% de ciclo de trabajo con entrada de 120 VCA y aprobación UL/CSA. Para instalaciones que requieren una coincidencia exacta de la especificación de 115 VCA, el stock sobrante del TZI5-15/100R original proporciona compatibilidad de reemplazo directo.
Preguntas Frecuentes
¿Cuál es la diferencia entre la clasificación de ciclo de trabajo del 100% y la clasificación de servicio intermitente?
Un ciclo de trabajo del 100% permite un funcionamiento continuo sin períodos de apagado requeridos, mientras que las clasificaciones intermitentes (típicamente 20-30%) restringen el tiempo de encendido dentro de ciclos definidos para evitar el sobrecalentamiento. La clasificación del 100% elimina el estrés térmico en aplicaciones con arranques frecuentes o secuencias de ignición prolongadas.
¿Se puede utilizar este transformador tanto para la ignición de quemadores de gas como de aceite?
Sí. La serie TZI está clasificada para la ignición por chispa de quemadores de gas directamente y para quemadores de aceite a través de llama piloto de gas o ignición por chispa directa, dependiendo del diseño del quemador. Un espacio y posicionamiento adecuados de los electrodos según las especificaciones del fabricante garantizan una ignición fiable.
¿Qué cable de ignición se debe utilizar con este transformador?
Utilice cable de ignición de alto voltaje clasificado para al menos 5 kV, mantenido lo más corto posible (se recomienda menos de un metro) para minimizar la carga capacitiva. Enrútelo lejos del cableado de señal y utilice los accesorios de cable diseñados por Krom Schroder para una instalación conforme.
¿Se requiere la conexión a tierra del cuerpo del quemador?
Sí. La conexión a tierra funcional del cuerpo del quemador es obligatoria en configuraciones de un solo electrodo y de doble electrodo para completar el circuito de alto voltaje. Sin una conexión a tierra adecuada, la formación de chispas será poco fiable o inexistente.
¿Cuál es el reemplazo actual del TZI5-15/100R?
El equivalente de producción actual es el TZI 5-15/100QT (número de pedido 84391111), que presenta especificaciones idénticas con entrada de 120 VCA y listado UL/CSA. Para una coincidencia exacta de la especificación de 115 VCA, el stock sobrante del TZI5-15/100R original proporciona compatibilidad directa.
