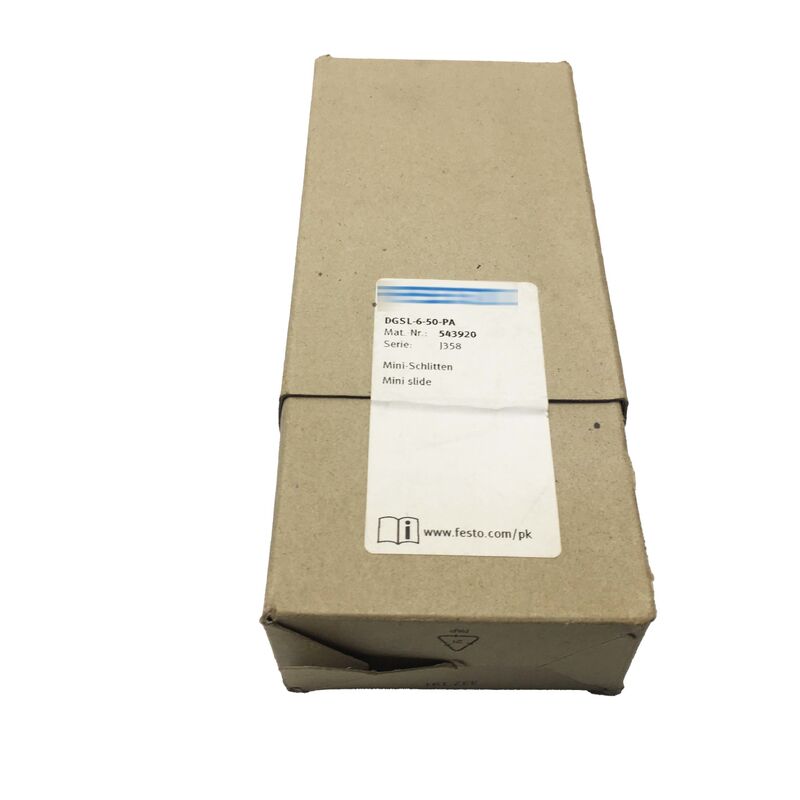

Cilindro Mini Deslizante Festo DGSL-6-50-PA
Diámetro de 6 mm, Carrera de 50 mm, Doble Efecto | Número de Pieza: 543920 | Nuevo Original
Huella Pequeña, Precisión Seria
La automatización compacta no significa comprometer la precisión. El Festo DGSL-6-50-PA es un cilindro deslizante en miniatura que integra una guía de jaula de rodamientos de bolas, amortiguación elástica en ambos extremos y compatibilidad con sensores de proximidad en uno de los paquetes de deslizamiento neumático más pequeños de la serie DGSL.
Para celdas de recogida y colocación, fijaciones de ensamblaje de piezas pequeñas y módulos de manipulación donde el espacio se mide en milímetros, esta es la unidad que encaja sin forzar una rediseño a su alrededor.
El DGSL-6-50-PA lleva el número de pieza 543920 y pertenece a la consolidada familia de mini deslizadores DGSL de Festo — de doble efecto, construcción con accionamiento por horquilla, diseñado para los exigentes ciclos de producción de la automatización industrial.
Especificaciones Técnicas
| Parámetro |
Valor |
| Número de Pieza |
DGSL-6-50-PA |
| Número de Pieza Alternativo |
543920 |
| Marca |
Festo |
| Serie |
DGSL |
| Tipo |
Mini Deslizador / Mesa Deslizante |
| Tamaño del Diámetro |
6 mm |
| Diámetro del Pistón |
8 mm |
| Carrera |
50 mm |
| Modo de Operación |
Doble efecto |
| Diseño de la Unidad de Accionamiento |
Horquilla (varilla del pistón + corredera) |
| Presión de Operación |
0.15 - 0.8 MPa (1.5 - 8 bar) |
| Velocidad Máxima |
0.5 m/s |
| Precisión de Repetición |
0.3 mm |
| Amortiguación |
Anillos/almohadillas elásticas en ambos extremos (P) |
| Tipo de Guía |
Jaula de rodamientos de bolas |
| Posición de Montaje |
Cualquiera |
| Detección de Posición |
Para sensor de proximidad |
| Fuerza Teórica a 6 bar (avanzando) |
30 N |
| Fuerza Teórica a 6 bar (retirando) |
23 N |
| Medio de Operación |
Aire comprimido según ISO 8573-1:2010 |
Qué Hace Funcionar el Diseño DGSL
La serie DGSL utiliza una construcción con accionamiento por horquilla — la varilla del pistón se conecta a una placa deslizante (la horquilla) en lugar de acoplarse directamente a la carga.
Esta disposición permite que la corredera soporte cargas transversales sin transmitirlas a la varilla del pistón, lo que prolonga la vida útil de los sellos y mantiene el movimiento suave a lo largo de toda la carrera.
La guía de jaula de rodamientos de bolas es el componente que hace que la precisión de repetición de 0.3 mm sea alcanzable en la práctica.
Las guías de jaula de bolas distribuyen la carga de manera uniforme en múltiples puntos de contacto y resisten las fuerzas de momento que surgen cuando una carga está descentrada respecto al centro de la corredera — una situación común en pinzas de recogida y colocación y ensamblajes de transferencia de piezas.
Los anillos de amortiguación elástica en ambos extremos manejan la desaceleración en los puntos finales de la carrera sin el contacto metal con metal que de otro modo introduciría golpes en la estructura. En aplicaciones de alto ciclo, esta amortiguación prolonga la vida útil del cuerpo de la corredera y las herramientas conectadas a ella.
Integración de Detección de Posición
El DGSL-6-50-PA está equipado con una ranura para sensores de proximidad — una característica integrada que no añade hardware saliente al envolvente del ensamblaje. Los sensores de proximidad se pueden instalar directamente en la ranura para detectar la posición final, la posición intermedia o ambas, enviando señales a un PLC o controlador neumático.
La integración limpia mantiene el módulo general compacto y elimina los problemas de enrutamiento de cables que introducen los soportes de sensores externos.
Aplicaciones de Manipulación y Ensamblaje
Esta combinación de tamaño y carrera aparece con frecuencia en:
- Módulos de recogida y colocación de piezas pequeñas — donde la carrera de 50 mm une la brecha entre una posición de alimentación y una posición de colocación en una estación de ensamblaje compacta
- Posicionamiento de pinzas neumáticas — la corredera avanza una pinza hacia la pieza de trabajo y se retrae limpiamente para el siguiente ciclo
- Sistemas de transferencia en miniatura — donde se combinan múltiples unidades DGSL en configuraciones XY o lineales
- Actuación de sujeción de fijaciones — el diseño de doble efecto mantiene una posición sujeta bajo presión y se libera positivamente al recibir señal
- Manipulación de componentes electrónicos — donde la precisión de repetición de 0.3 mm soporta la colocación precisa de piezas en ensamblajes de PCB o tareas de inserción de conectores
Preguntas Frecuentes
¿Cuál es el rango de presión de operación para el DGSL-6-50-PA?
El rango de presión de operación es de 1.5 a 8 bar (0.15 a 0.8 MPa). Se necesita una presión mínima de 1.5 bar para asegurar una actuación fiable. Operar por encima de 8 bar excederá el límite de presión nominal y debe evitarse.
¿Se puede montar el DGSL-6-50-PA en cualquier orientación?
Sí — la posición de montaje se especifica como cualquier orientación. La guía de jaula de rodamientos de bolas y la construcción de horquilla permiten el montaje horizontal, vertical e inclinado sin afectar el rendimiento ni la vida útil de la guía.
¿Qué tipo de sensores de posición son compatibles con esta corredera?
La corredera está diseñada para sensores de proximidad que encajan en la ranura de sensor integrada en el cuerpo de la corredera. Se pueden utilizar interruptores de proximidad de la serie SME/SMT de Festo y sensores de terceros compatibles con el mismo factor de forma. Verifique las dimensiones de la ranura del sensor con el tamaño de su cuerpo de sensor antes de realizar el pedido.
¿Cuál es la diferencia entre las variantes de amortiguación PA y P1A?
La variante PA utiliza anillos de amortiguación elástica en ambos extremos — desaceleración flexible sin contacto final metal con metal. La variante P1A utiliza una combinación de amortiguación elástica y amortiguación fina ajustable en el extremo frontal para aplicaciones de mayor velocidad donde se necesita un control de posición final más preciso. Para aplicaciones estándar de velocidad moderada, la PA es la opción más común y rentable.
¿Es el DGSL-6-50-PA compatible con sistemas de aire lubricado con aceite?
Sí, con una condición. La unidad puede operar con aire comprimido lubricado con aceite, pero una vez que comienza la operación lubricada, se requiere lubricación continua durante el resto de la vida útil de la unidad. Operar una unidad previamente lubricada sin aceite causará desgaste prematuro de los sellos. Para instalaciones nuevas, Festo recomienda la operación sin aceite según ISO 8573-1:2010 [7:4:4] para evitar esta dependencia.
Verifique las dimensiones de montaje, la compatibilidad del sensor y los requisitos de carrera con su aplicación antes de realizar el pedido. El DGSL-6-50-PA es un componente de precisión — las condiciones de instalación correctas afectan directamente la precisión de repetición y la vida útil.
