Banner GM 1 Contactos auxiliares Relé de seguridad 24V ac Contatos de seguridad dobles, individuales 2

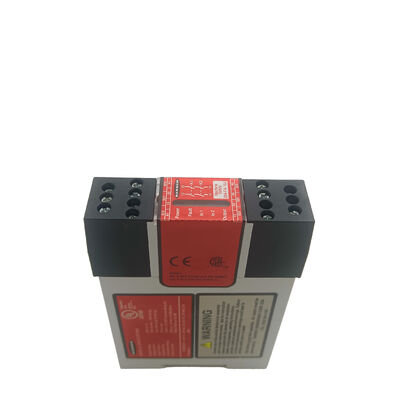

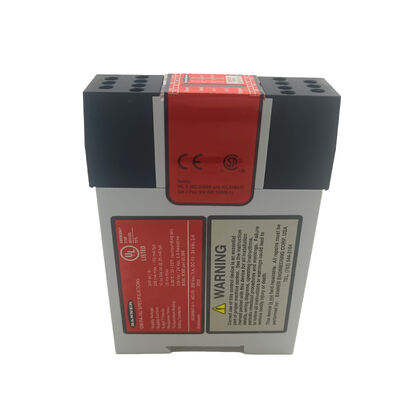

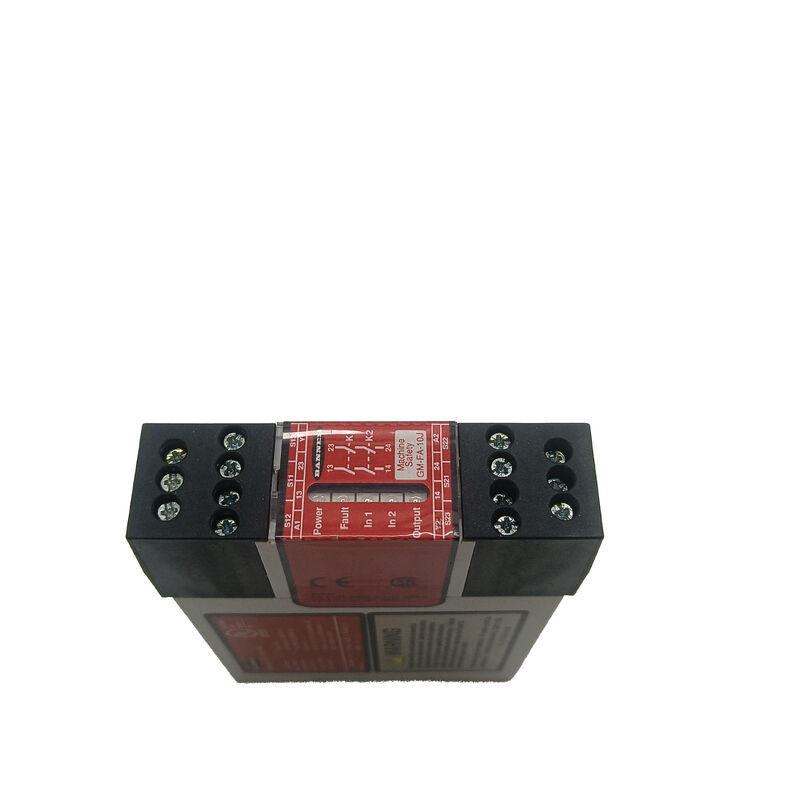

The GM-FA-10J Gate Monitor Safety Module (the “Safety Module”) is used to verify the proper operation of coded magnetic safety switches and positive-opening safety switches by monitoring a normally open (N.O.) y un contacto normalmente cerrado (NC) de cada interruptor. También se puede utilizar para monitorear y verificar el estado correcto de dos señales PNP redundantes de fuente de corriente.(Una fuente PNP debe estar normalmente apagada y la otra normalmente conductora para cada canal de entradaEn una aplicación típica, dos interruptores de seguridad (montados individualmente) indican el estado abierto o cerrado de una puerta, un protector móvil o una barrera (todos llamados "protectores" en todo este documento).
Características
• Monitors one or two safety switches for a contact failure or wiring fault • Two output switching channels for connection to control-reliable power interrupt circuits • Auto reset or monitored manual reset • Design complies with standards UL991, ISO 14119 y ISO 13849-1 (EN954-1) (categoría de seguridad 2,3 o 4) • Para su uso en aplicaciones de categoría 0 de parada funcional según NFPA 79 e IEC 60204-1 • Contactos de salida de seguridad de 6 amperios • Bloques terminales enchufables • Si los bloques terminales se intercambian, el módulo sigue funcionando sin pérdida de la función de seguridad
Parámetros ecnéticos
Potencia nominal: 3 W
Número de interfaces de salida: 6
Número de canales: 1, 2
Corriente nominal de contacto: 6 A
Temperatura de funcionamiento (máximo): 50°C
Temperatura de funcionamiento (min): 0°C
La tensión de la fuente de alimentación: 24VAC, 24VDC
Las dimensiones
Duración: 22,5 mm
Parámetros físicos
Temperatura de funcionamiento: 0 °C ~ 50 °C
Las demás
Ciclo de vida del producto: activo
Especificaciones técnicas
| Parámetro |
Valor |
| Modelo |
Se aplicará el procedimiento siguiente: |
| Tipo de producto |
Módulo de seguridad de vigilancia de puertas |
| Válvula de alimentación |
24V AC / 24V DC |
| Función de seguridad |
Monitoreo del bloqueo de puertas / puertas de guardia |
| Tipo de salida |
Salidas de retransmisores de doble seguridad |
| Configuración de contacto |
Los contactos de seguridad 2NO + señal auxiliar |
| Tiempo de respuesta |
≤ 30 ms |
| Tipo de restablecimiento |
Reinicio manual / automático (dependiendo del modelo) |
| El montaje |
DIN Rail |
| Calificación de protección |
Protección IP20 |
| Temperatura de funcionamiento |
-10 °C a +55 °C |
| Certificaciones |
CE, cumplimiento de la seguridad |
| Condición |
Nuevo, de fábrica sellada |
Aplicaciones típicas
-
Control de las puertas de seguridad de la máquina
-
Protección de la caja de seguridad CNC
-
Bloqueo de seguridad de células robóticas
-
Sistemas de protección de las líneas de envasado
-
Circuitos de parada de emergencia de equipos automatizados
