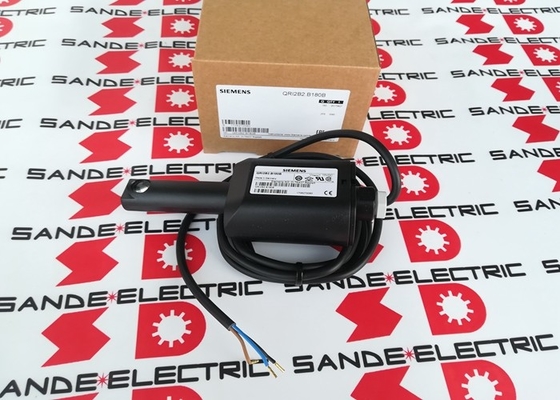

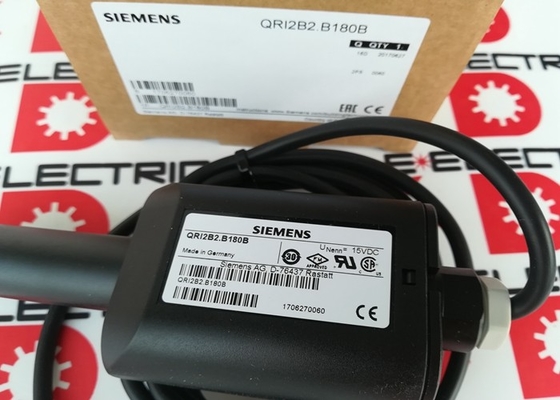

QRI2B2B180B. ∙ Siemens Infrarrojo Detector de Llama ∙ Lateral / Negro / 180cm de cable / Gas de petróleo quemadores de carbón / LMV5 Compatible
QRI2B2 Detección de llamas infrarrojas laterales para quemadores industriales
El QRI2B2B180B es el detector de llama infrarroja de iluminación lateral de Siemens parte de la serie QRI de sensores de seguridad de quemadores para supervisión de llamas de gas, petróleo y carbón.B. El trabajo2 lo identifica como la variante lateral (vista lateral): el elemento sensible del detector apunta a 90° con respecto al eje del cuerpo del detector,permitiéndole ver la llama desde el lado del conjunto del quemador en lugar de directamente delante de la llama.
El QRI2B2B180B es la designación completa del paquete:
- QRI2B2:Detector IR de iluminación lateral con amplificador integrado
- . B:Configuración del cable tipo B (carcasa negra con extremos de alambre despojados)
- 180:longitud del cable de 180 cm
- B: ¿Qué quieres decir?Casas negras
Especificaciones clave
| Parámetro |
Valor |
| Iluminación |
La longitud de la línea de conducción es la longitud de la línea de conducción. |
| Vivienda |
Negro, a prueba de golpes |
| El cable |
180 cm de extremo despojado |
| Rango espectral |
1 ‰ 3 μm, máximo ~ 2 μm |
| Protección de la PI |
Protección IP54 |
| Voltado de funcionamiento |
DC 14V ± 5% |
| Voltado de ensayo |
DC 21V ± 5 por ciento |
| Salida de la señal |
CC 0...5V |
| Consumo de energía |
El valor de las emisiones de CO2 |
| Compatibilidad |
Control del quemador LMV5 de Siemens |
Sensibilidad espectral ¢ Qué detecta QRI2B2B180B
El elemento fotoresistor del QRI2B2B180B responde a la radiación infrarroja en el rango de longitud de onda de 1 ¢ 3 μm, con una sensibilidad máxima de alrededor de 2 μm. Esta ventana espectral cubre:
Las llamas de gas:Las llamas de gas natural y GLP/propano emiten radiación IR característica de los productos de combustión calientes de CO2 y H2O en este rango espectral.
Las llamas de petróleo:Las llamas pesadas y ligeras de los quemadores de combustible emiten infrarrojos de banda ancha, incluido el rango espectral sensible del detector.
Las llamas de carbón:Las llamas pulverizadas de los quemadores de carbón generan radiación infrarroja a través de la banda de funcionamiento del detector tanto de los gases de combustión como de la emisión de partículas incandescentes.
Otras fuentes de IR:El detector también responde a cualquier otra fuente de radiación infrarroja en el rango de 1 ¢3 μm ¢ importante en instalaciones de varios quemadores donde los quemadores adyacentes deben aislarse de las señales falsas.
Aplicaciones
Instalaciones de calefacción industrial:Grandes hornos y calderas industriales que utilizan quemadores de gas, petróleo o multi-combustibles donde el QRI2B2B180B proporciona la señal de supervisión de la llama al sistema de gestión de quemadores LMV5 o equivalente.
Calentamiento de edificios comerciales:Grandes instalaciones comerciales de calderas en fábricas, almacenes, hospitales,y plantas de calefacción urbana donde se requiera una supervisión de la llama de los quemadores de alta fiabilidad para el cumplimiento de la certificación de seguridad.
Calentamiento por proceso:Calentadores a fuego en unidades de procesos químicos, petroquímicos y de refinería calentadores de tubos a gas y aceite en los que la vigilancia continua de la llama forma parte del sistema de seguridad instrumentado.
Generación de vapor:Calderas industriales de vapor para el suministro de vapor de proceso supervisión de la llama de los quemadores de gas y aceite integrada en el sistema de gestión de la caldera.
Hornos para secado y curado:Hornos de secado industriales con quemadores de gas de encendido directo donde el QRI2B2 monitoriza la presencia de llama para evitar la acumulación de gas en la cámara caliente durante los eventos de arranque o apagado del quemador.
Preguntas frecuentes
P1: ¿Cuál es la diferencia entre QRI2B2B180B (lateral) y QRI2A2.B180B (frontal)?
Ambos son detectores de infrarrojos de la serie QRI2 con especificaciones eléctricas idénticas. QRI2B2.B180B utiliza iluminación lateral (lado, 90°) el elemento sensible al IR ve la llama desde el lado. QRI2A2.B180B utiliza la iluminación frontal ?? mirando directamente a lo largo del eje del detector. Seleccionar en función de la geometría de acceso óptico del quemador: utilizar QRI2A2 cuando la zona de llama sea visible a lo largo del eje del detector; utilizar QRI2B2B180B cuando se requiera una visión de entrada lateral.
P2: ¿Cómo se monta QRI2B2B180B en un quemador?
El detector se fija a través de una brida y una abrazadera en el puerto de observación lateral del quemador.la abrazadera permite el ajuste angular para apuntar la vista lateral del detector a la zona de llamaEl cable de 180 cm sale de la parte trasera del detector y se conecta a los terminales de entrada de señal de llama del control del quemador.
P3: ¿Requiere QRI2B2B180B una amplificación externa?
No. El amplificador de señal de llama integrado en el interior del detector produce una señal de salida analógica de 0...5 V de CC que se conecta directamente a la entrada de señal de llama del LMV5 o del mando de quemador compatible.No se requiere ningún módulo externo de condicionamiento de señal entre el detector y la unidad de control..
P4: ¿Qué protección IP proporciona QRI2B2B180B contra las condiciones del entorno del quemador?
Protección IP54 contra la penetración de polvo (lente estanca al polvo) y contra las salpicaduras de agua desde cualquier dirección.y el polvo estará presente.La carcasa de plástico negro a prueba de choque proporciona protección mecánica contra las vibraciones y el ambiente térmico en las instalaciones de quemadores.el detector no debe estar expuesto a temperaturas superiores a su máximo nominal .
