El titular de la nueva tarjeta FANUC A66L-2050-0025#A A66L20500025#A A66L-2O5O-OO25#A

FANUC A66L-2050-0025#A | Lector de Tarjetas de Cable Plano PCMCIA y Ranura para Tarjeta CF para 16i / 18i / 21i / 0i-Mate

Número de Pieza: A66L-2050-0025#A

Referencia Cruzada: A66L20500025, A66L-2O5O-OO25

Fabricante:FANUC Ltd. (Japón)

El Enlace Físico a la Ranura de Tarjeta

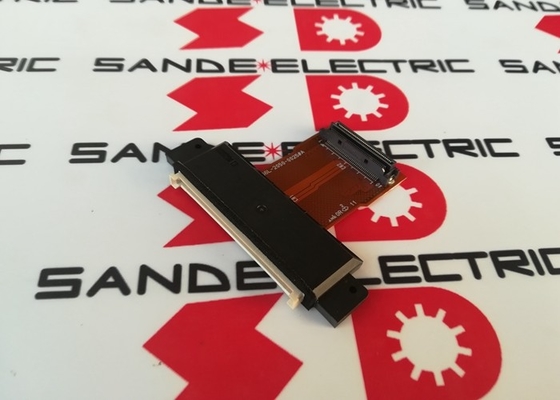

El A66L-2050-0025#A es el conjunto de conector de cable plano PCMCIA de FANUC — el cable y conector físico que une la placa de expansión PCMCIA (o el puerto lector de tarjetas CF) a la unidad operadora LCD del CNC. En los sistemas CNC FANUC de la serie i, la ranura PCMCIA es el medio estándar para cargar programas CNC, subir copias de seguridad de datos de la máquina y transferir parámetros entre máquinas. Este cable es el hardware que hace que esa ranura sea físicamente accesible en el panel del operador.

El cable plano de cinta recorre el circuito de la tarjeta PCMCIA/CF en la placa principal del CNC y el puerto de la ranura de tarjeta en la cara del panel del operador. Sin un conjunto de cable intacto, la ranura PCMCIA no puede ser detectada por el CNC o falla al leer/escribir tarjetas de manera confiable. El síntoma es una tarjeta CF o PCMCIA que el CNC no puede reconocer, incluso cuando la tarjeta en sí está confirmada como buena en otro dispositivo.

Existen dos variantes del A66L-2050-0025 — el #A y el #B — con diferentes configuraciones de conector en un extremo. La variante específica requerida depende del modelo de CNC y del conector físico de la unidad LCD. Confirme el tipo de conector de la variante instalada directamente de la etiqueta del cable existente antes de solicitar un reemplazo.

#A vs #B — Variantes de Conector

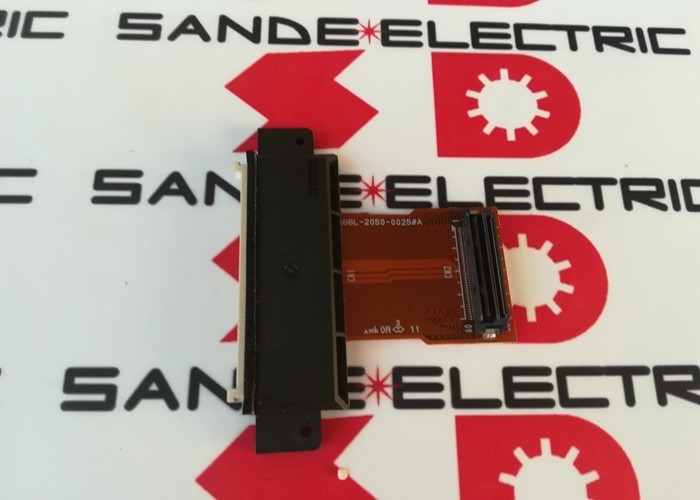

El número de pieza está impreso en el propio cable plano. Siempre lea la etiqueta del cable instalado antes de buscar un reemplazo — el sufijo #A o #B es el diferenciador crítico.

Especificaciones Clave

Preguntas Frecuentes

P1: El CNC FANUC muestra "TARJETA NO ENCONTRADA" o no detecta la tarjeta CF incluso después de probar varias tarjetas conocidas como buenas. ¿Podría ser la causa el A66L-2050-0025#A?

Sí. Si se confirma que la tarjeta CF es legible en una PC y el CNC ha sido configurado para operación con tarjeta CF, un cable PCMCIA defectuoso o dañado es el principal sospechoso. Inspeccione el cable plano en busca de cualquier torcedura, pliegue o daño visible en los puntos de inserción del conector — los cables planos fallan con mayor frecuencia en sus terminales debido a la flexión repetida. Reemplace el cable y vuelva a probar.

P2: Las variantes #A y #B se ven físicamente similares. ¿Se pueden intercambiar?

No. El sufijo #A y #B identifica una configuración de conector específica en un extremo del cable. El conector de acoplamiento en la unidad LCD o la placa principal está emparejado con una variante específica. Instalar la variante incorrecta significa que el conector no encajará correctamente o la asignación de pines no coincidirá. Siempre confirme la variante de la etiqueta del cable instalado antes de solicitar.

P3: El lector de tarjetas CF funciona de forma intermitente — a veces se detecta, a veces no. ¿Es esto una falla del cable o de la placa?

La detección intermitente es más característica de una falla del cable que de una falla de la placa. Las fallas de la placa tienden a ser fallas duras (siempre fallan). Inspeccione el asiento del conector del cable plano en ambos extremos — el contacto parcial en cualquiera de los extremos produce exactamente este comportamiento intermitente. Presione los conectores firmemente y pruebe de nuevo. Si la detección intermitente persiste después de confirmar el asiento completo, reemplace el cable.

P4: ¿Está disponible el A66L-2050-0025#A como pieza nueva, o solo usado?

Tanto unidades nuevas de excedente como usadas están disponibles en el mercado de repuestos FANUC. Los proveedores especializados de piezas CNC FANUC tienen ambas variantes en stock. Dado el bajo costo de esta pieza en relación con una llamada de servicio CNC, se recomienda adquirir una unidad nueva de excedente en lugar de usada — la vida útil del cable de cinta es finita y una unidad usada de edad desconocida puede volver a fallar pronto.

P5: ¿Se puede reemplazar la ranura PCMCIA con un método de transferencia de datos USB o Ethernet si el A66L-2050-0025#A no está disponible?

En los CNC FANUC de la serie i con capacidad Ethernet (Serie 16i/18i con opción Ethernet o Serie 0i-F), la transferencia de archivos basada en FTP a través del puerto Ethernet es una alternativa práctica para la transferencia de programas. FANUC también proporciona soluciones de adaptadores PCMCIA a USB para algunas plataformas. Para CNC más antiguos sin Ethernet, la transferencia serial RS-232C a través de software DNC sigue siendo una solución de respaldo confiable para la carga de programas mientras se busca el cable PCMCIA.
