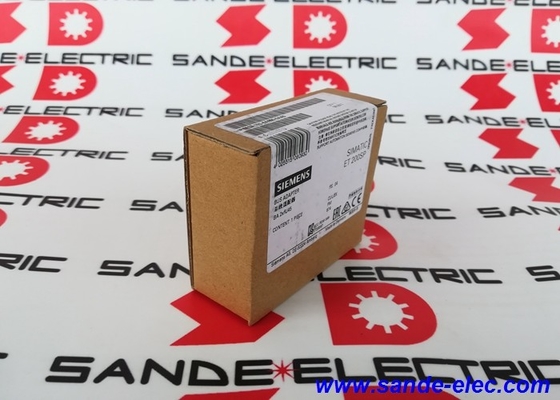

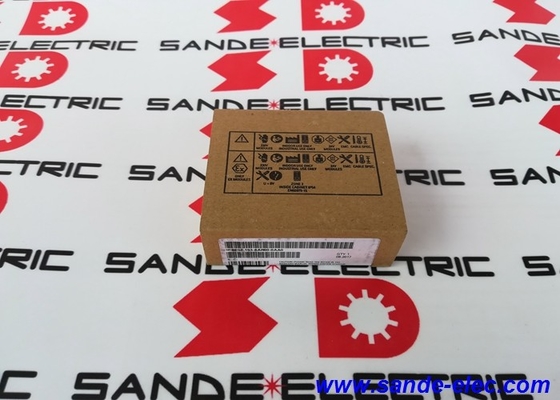

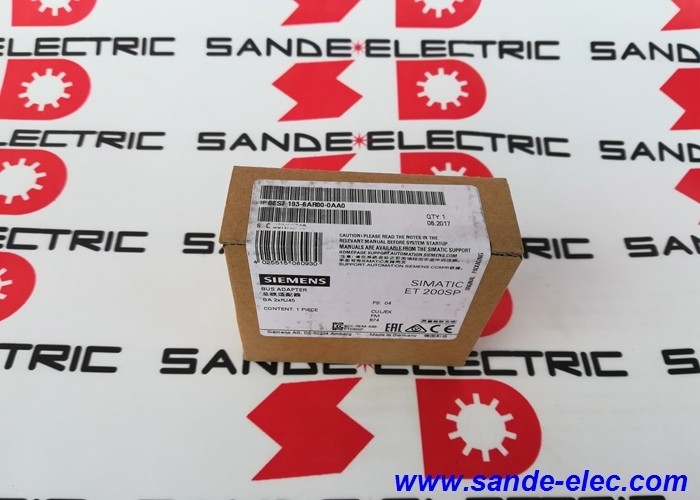

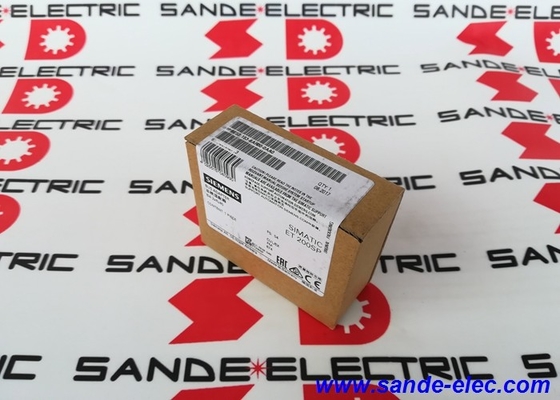

El nuevo adaptador de bus Siemens 6ES7193-6AR00-0AA0 o 6ES7193-6AROO-OAAO

Siemens 6ES7193-6AR00-0AA0 | Adaptador de bus SIMATIC ET 200SP BA 2×RJ45 — PROFINET de 2 puertos / 100 m Cu / Snap-On / IP20 / 20 mm

Qué hace el BusAdapter en el sistema ET 200SP

En la arquitectura de periferia descentralizada SIMATIC ET 200SP, el módulo de interfaz (IM 155-6PN) es la puerta de enlace de comunicación: conecta los módulos de periferia del nodo ET 200SP con la red PROFINET. El BusAdapter es el componente conector físico que se conecta al puerto PROFINET del IM y proporciona la conexión de cable real. Sin un BusAdapter instalado, el IM no puede conectarse a la red PROFINET.

El 6ES7193-6AR00-0AA0 — BA 2×RJ45 — proporciona dos enchufes RJ45 estándar en el puerto PROFINET del IM. Ambos enchufes representan una única conexión de red PROFINET con un conmutador de dos puertos integrado. Esto permite que el nodo ET 200SP se conecte a una topología de línea PROFINET (entrada de cable desde un dispositivo anterior, salida de cable al dispositivo siguiente) sin necesidad de un conmutador externo. El ET 200SP transmite la señal PROFINET de puerto a puerto a una velocidad máxima de 100 Mbps.

El BusAdapter se separa del IM sin herramientas: se encaja y se desconecta del conector frontal del IM. Esto es importante para el mantenimiento: si es necesario cambiar el tipo de cable PROFINET (cambiando de RJ45 estándar a FastConnect o a un adaptador de fibra SC), solo se reemplaza el BusAdapter, no el IM y su cableado de E/S asociado. El cable de campo se conecta al BusAdapter, por lo que para reemplazar el BusAdapter es necesario volver a conectar el cable PROFINET.

Especificaciones clave

BA 2×RJ45 frente a otras variantes del BusAdapter ET 200SP

El tipo de cable de la instalación determina qué BusAdapter es el adecuado. El 6ES7193-6AR00-0AA0 utiliza conectores RJ45 estándar, la opción de cableado más común para conexiones PROFINET de gabinete a gabinete y internas de gabinete en condiciones ambientales estándar.

Preguntas frecuentes

P1: ¿Se puede cambiar un BusAdapter sin interrumpir la red PROFINET en ese nodo?

No. Para sustituir el BusAdapter es necesario desconectar los cables PROFINET del mismo, lo que desconecta el nodo ET 200SP de la red PROFINET e interrumpe la comunicación con todos los módulos de E/S de ese nodo. El controlador IO detecta el dispositivo como ausente y puede configurar las salidas controladas a su estado a prueba de fallos. Planifique el reemplazo durante una ventana de mantenimiento planificada.

P2: ¿Cuántos nodos PROFINET representa el BA 2×RJ45 en la red?

Uno. Los dos puertos RJ45 forman un switch de dos puertos integrado y representan una única dirección de dispositivo PROFINET (ET 200SP IM). El conmutador permite que el nodo participe en una topología de línea (encadenamiento), donde un puerto se conecta al dispositivo ascendente y el otro se conecta descendente. Ambos puertos pertenecen al mismo dispositivo PROFINET; no agregan dos dispositivos de red separados.

P3: ¿Se puede utilizar el 6ES7193-6AR00-0AA0 con cualquier módulo de interfaz ET 200SP?

El BA 2×RJ45 es compatible con los módulos de interfaz ET 200SP IM 155-6PN que disponen del puerto BusAdapter. Consulte la documentación del IM específico para confirmar la compatibilidad del BusAdapter; no todas las variantes del módulo de interfaz ET 200SP utilizan BusAdapters intercambiables. El tipo de conector BA debe coincidir con el zócalo del adaptador físico del IM.

P4: ¿Qué estándar de cable se requiere para los puertos RJ45 en el BA 2×RJ45?

Se utilizan cables de cobre estándar con clasificación PROFINET: el cable Industrial Ethernet IE de Siemens (compatible con Cat 5, par trenzado blindado AWG 22/7) es la recomendación estándar para el cableado de campo PROFINET. Los cables de conexión Ethernet de oficina estándar no están clasificados para entornos PROFINET industriales. Utilice cableado PROFINET aprobado por Siemens para un funcionamiento confiable.

P5: El nodo PROFINET muestra un fallo de conexión después de sustituir el BusAdapter. ¿Qué se debe comprobar?

Verifique que ambos conectores RJ45 estén completamente asentados en los puertos del BusAdapter; un RJ45 insertado de manera incompleta impide el establecimiento del enlace. Compruebe el cable en busca de daños introducidos durante el reemplazo. Confirme que el BusAdapter esté completamente encajado en el conector del IM. Si por error se instaló otra variante de BusAdapter, sustitúyalo por el BA 2×RJ45 correcto: el IM detecta una discrepancia en el tipo de BusAdapter como error de configuración.
