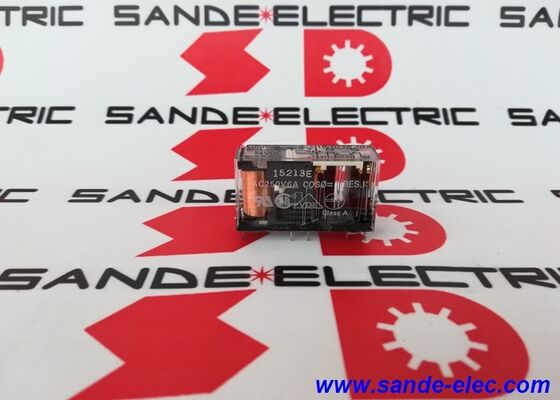

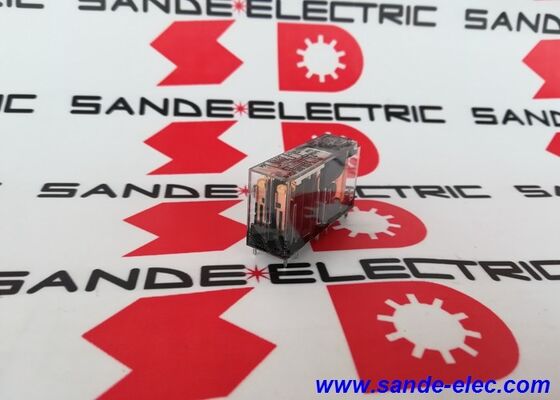

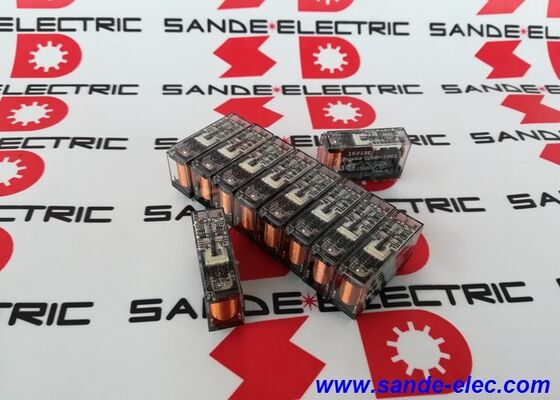

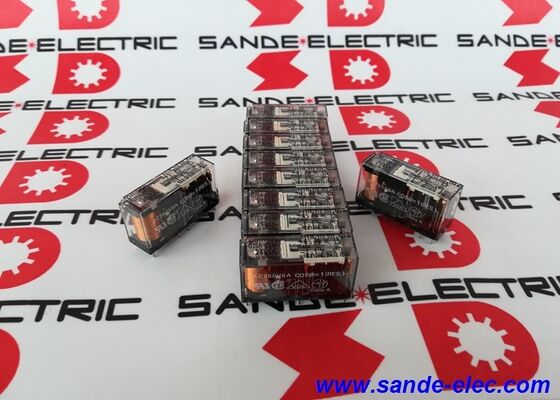

Omron G7SA-2A2B DC24 ∙ Relay de seguridad 2 NO / 2 NC / 6A / 24V bobina de corriente continua / contactos guiados por la fuerza / EN 50205
Los contactos guiados por la fuerza La característica de diseño crítica para la seguridad
El G7SA-2A2B no es un relé estándar. Su característica definidora es el mecanismo de contacto guiado a la fuerza (mecánicamente vinculado), que es la característica habilitadora para su uso en circuitos de seguridad de máquinas.
En un relé estándar, the normally-open and normally-closed contacts can theoretically both close simultaneously if a contact welds or a spring fails — a condition that a safety circuit relying on the NC contact status cannot detectEn el G7SA con contactos guiados a la fuerza, los contactos NO y NC están acoplados mecánicamente: si se soldan los contactos NO cerrados, se impide físicamente que los contactos NC se cierren y viceversa..Esta exclusión mutua se aplica mecánicamente, no dependiendo del software o del estado eléctrico del relé.
Esta garantía mecánica es lo que hace que el G7SA-2A2B sea adecuado para el monitoreo en módulos de relé de seguridad y sistemas lógicos de seguridad.Un controlador de seguridad puede monitorear los contactos NC para confirmar que los contactos NO no están soldados, proporcionando el estado real del estado del relé a nivel de hardware.
Especificaciones clave
| Parámetro | Valor |
|---|
| Número de la parte | G7SA-2A2B DC24 |
| No hay contactos | 2 (DPST-NO) |
| Contactos del NC | 2 (DPST-NC) |
| Tensión de la bobina | Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1 y M2. |
| Resistencia de la bobina | 1.6 kΩ |
| Corriente de carga nominal | 6A |
| Váltidad de cambio máxima | Las emisiones de gases de efecto invernadero |
| Corriente de contacto a 250 VAC | 6A (resistencia) |
| Las normas | En el caso de los vehículos de motor |
| El montaje | P7SA enchufe / PCB |
| El aislamiento | Reforzado |
Aplicación en circuitos de seguridad
El G7SA-2A2B se utiliza como un relé de salida en circuitos de seguridad donde los contactos transportan energía de la máquina crítica para la seguridad. Los circuitos conmutados que activan o desactivan una función peligrosa de la máquina.Las aplicaciones comunes incluyen::
- Conexión de salida de bloqueo de puertas en sistemas de protección de la máquina
- Contactos de salida del circuito E-stop
- Conmutación de salida de cortina de luz y esterilla de seguridad
- Relay de salida del circuito de control de dos manos
El relé funciona en combinación con un módulo de relé de seguridad o un PLC de seguridad que supervisa los contactos de retroalimentación.Los dos contactos NC proporcionan el canal de retroalimentación ̇ el controlador de seguridad los lee para confirmar que el relé se ha desactivado correctamente antes de permitir un reinicio.
El enchufe enchufable de la serie P7SA permite reemplazar el G7SA-2A2B sin perturbar el cableado de campo el cableado permanece en el enchufe y el módulo de relé se intercambia.Esta es una consideración práctica de mantenimiento en los paneles donde el reemplazo del relé sin modificación de cableado reduce el esfuerzo de re-comisión.
Preguntas frecuentes
P1: ¿Qué hace que el G7SA-2A2B sea un "relé de seguridad" en lugar de un relé estándar?
El mecanismo de contacto guiado por la fuerza une físicamente los conjuntos de contacto NO y NC para que no puedan ocupar simultáneamente el mismo estado.Los contactos NC se impiden mecánicamente de cerrar esta exclusión mutua se aplica en el hardwareEsto permite a un controlador de seguridad monitorear los contactos NC y detectar un contacto NO soldado, lo que no es posible con un relé estándar.Este es el requisito fundamental para el uso de relés en las arquitecturas de seguridad IEC 62061 e ISO 13849.
P2: ¿Se puede montar el G7SA-2A2B directamente en un PCB?
Sí, la disposición del terminal está diseñada para soldar directamente los PCB, con el diseño de los pines optimizado para el diseño de los PCB estándar.las tomas de terminales de entrada de la serie P7SA aceptan el G7SA-2A2B directamente y proporcionan terminales de cableado de campo de tornillo o sujeción de resorte sin soldadura.
P3: ¿Cuál es el rango de tensión de funcionamiento de la bobina?
La tensión nominal de la bobina es de 24V DC. El relé está garantizado para energizar (cerrar) a 18V DC y más, y garantizado para desenergizar (abrir) a 2.4V DC y menos. Voltajes de bobina sostenidos por encima de 26.Riesgo de daños permanentes de la bobina de 4 V CCEl rango de funcionamiento de 18 ‰ 26,4 V de CC se adapta a las tolerancias típicas de regulación de la fuente de 24 V de CC.
P4: ¿Pueden los contactos NC y NO cambiar voltajes de circuito diferentes?
Sí, cada conjunto de contactos es independiente, los dos contactos NO y los dos contactos NC cambian sus respectivas cargas de circuito de forma independiente.Un conjunto de contactos NO puede cambiar una carga AC de 230V mientras que los contactos NC operan en un circuito de retroalimentación DC de 24VEl aislamiento del relé entre los circuitos de contacto permite diferentes voltajes de circuito en el mismo relé.
P5: ¿Cuál es la diferencia entre el G7SA-2A2B y el G7SA-3A1B?
Ambos pertenecen a la familia Omron G7SA con contactos guiados por fuerza y la misma clasificación de corriente.La combinación de contactos se selecciona en función de los requisitos del circuito de seguridad para los contactos NO (cambio de carga) y NC (monitoreo de retroalimentación)La mayoría de los circuitos de seguridad de dos canales utilizan el 2A2B para proporcionar contactos NC de retroalimentación desde ambos relés de salida.
