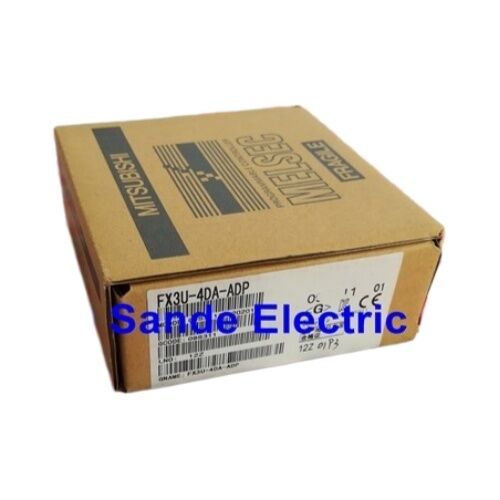

Nuevo módulo adaptador de salida analógica Mitsubishi FX3U-4DA-ADP para sistemas de control PLC

El Mitsubishi FX3U-4DA-ADP es un adaptador de salida analógica compacto diseñado para sistemas de control que necesitan una conversión de señal estable, una configuración de canal flexible y un rendimiento fiable en la operación industrial diaria. Es una opción práctica para proyectos de automatización donde se requiere control analógico basado en PLC para dispositivos como variadores, válvulas, controladores de temperatura y otros equipos de campo que responden a señales de salida de voltaje o corriente. Su diseño de cuatro canales lo hace especialmente útil en sistemas que necesitan múltiples salidas analógicas sin añadir complejidad de instalación innecesaria.

Datos Técnicos Clave

El conjunto de especificaciones otorga a este módulo un fuerte equilibrio entre precisión de control e integración práctica. Cada uno de los cuatro canales se puede configurar de forma independiente para salida de voltaje o corriente, lo que ayuda a simplificar las aplicaciones de señales mixtas y facilita la adaptación del módulo a diversos requisitos de automatización. Su conversión de 12 bits y la fina resolución de salida admiten un control analógico suave, mientras que el cuerpo compacto ayuda a preservar el espacio del panel en gabinetes de PLC más pequeños.

Diseñado para Control Analógico Flexible Multicanal

En muchos sistemas de automatización, los módulos de salida analógica deben hacer más que solo generar señales. Necesitan mantener la estabilidad de la salida, responder de manera predecible a los cambios de control y admitir diferentes dispositivos de campo sin crear una carga adicional de cableado o configuración. El FX3U-4DA-ADP está bien adaptado para esa función porque ofrece cuatro canales de salida analógica en un formato de adaptador compacto y permite que cada canal se configure por separado para operación de voltaje o corriente.

Esa flexibilidad lo hace útil en sistemas donde un controlador puede necesitar controlar múltiples tipos de equipos al mismo tiempo. Una configuración puede usar salida de voltaje en un canal y salida de corriente en otro, lo que es especialmente valioso en instalaciones PLC prácticas donde los requisitos de control varían de un dispositivo a otro. En lugar de forzar un único formato de salida en todo el sistema, este adaptador admite un diseño de control más adaptable y eficiente.

Factor de Forma Compacto con Rendimiento de Señal Fiable

El espacio es importante en los paneles de control, especialmente cuando un proyecto requiere control analógico adicional sin expandir el tamaño del gabinete más de lo necesario. El FX3U-4DA-ADP aborda esa necesidad con un cuerpo delgado y bajo peso del módulo, lo que facilita su instalación en sistemas PLC con disposición ajustada. Incluso con sus dimensiones compactas, todavía ofrece cuatro puntos de salida analógica y la precisión de señal necesaria para el control de procesos industriales.

Su perfil de rendimiento también admite una conversión analógica fiable en condiciones de operación diarias. Con una precisión total especificada en ±0.5% alrededor de la temperatura ambiente y ±1.0% en el rango ambiental de 0°C a 55°C, es adecuado para entornos de producción donde el comportamiento de salida estable es importante durante ciclos de trabajo largos. El corto tiempo de conversión D/A también ayuda al sistema de control a actualizar los valores analógicos rápidamente durante la operación basada en escaneo.

Construido para Integración PLC Práctica

El módulo está destinado a aplicaciones de la familia MELSEC-F de Mitsubishi y es compatible con múltiples plataformas PLC de la serie FX. Utiliza 24 V CC de alimentación e incluye terminales de señal de voltaje/corriente dedicados más un LED de alimentación, lo que admite una instalación sencilla y la verificación del estado durante la configuración y el mantenimiento. El adaptador también utiliza aislamiento entre el área de salida analógica, el lado del PLC y el lado de la fuente de alimentación, lo que ayuda a mejorar la fiabilidad de la señal en entornos de cableado industrial.

Para fabricantes de máquinas, integradores de paneles y equipos de mantenimiento, esa combinación de compatibilidad, tamaño compacto y capacidad analógica multicanal hace que este módulo sea una opción práctica al expandir las funciones de control del PLC sin pasar a una arquitectura de E/S más grande. Funciona bien en sistemas donde la salida analógica precisa, el diseño eficiente del panel y la operación fiable a largo plazo son importantes.

Aplicaciones Típicas

El Mitsubishi FX3U-4DA-ADP es comúnmente adecuado para:

• Sistemas de salida de señal analógica basados en PLC

• Control de referencia de velocidad de variadores y unidades

• Control de señal de válvulas y actuadores

• Sistemas de control de temperatura y procesos

• Paneles de automatización industrial multicanal

Preguntas Frecuentes

P1: ¿Cuántas salidas analógicas proporciona el Mitsubishi FX3U-4DA-ADP?
R1: El FX3U-4DA-ADP proporciona cuatro canales de salida analógica. Esto permite que un módulo controle múltiples dispositivos de campo desde una única configuración de PLC, lo que puede ayudar a simplificar el cableado y reducir la necesidad de hardware analógico adicional. En sistemas de automatización prácticos, tener cuatro salidas en un adaptador compacto es útil cuando el espacio es limitado pero aún se requiere control analógico multipunto.

P2: ¿Qué tipos de señales de salida son compatibles con este módulo?
R2: Este módulo admite tanto salida de voltaje de 0 a 10 V CC y salida de corriente de 4 a 20 mA CC. Cada canal se puede configurar individualmente, lo que significa que el mismo adaptador puede admitir diferentes tipos de señales en la misma instalación. Eso lo hace mucho más flexible para sistemas de control reales donde varios dispositivos pueden requerir diferentes estándares analógicos.

P3: ¿Qué nivel de precisión ofrece el FX3U-4DA-ADP?
R3: El módulo está especificado con ±0.5% de precisión total a 25°C±5°C y ±1.0% de precisión total de 0°C a 55°C para rangos de salida de voltaje y corriente. Este nivel de rendimiento es adecuado para muchas aplicaciones industriales donde se necesita una salida analógica estable para un control de máquina o proceso repetible. En el uso diario, esto ayuda al sistema a mantener un comportamiento de salida más fiable en condiciones ambientales cambiantes.

P4: ¿Es el módulo adecuado para paneles de control compactos?
R4: Sí. El FX3U-4DA-ADP tiene un cuerpo compacto de aproximadamente 17.6 mm de ancho, 90 mm de alto y 89.5 mm de profundidad, con un peso de aproximadamente 0.1 kg. Eso lo hace muy adecuado para instalaciones donde el espacio del panel de control es limitado pero aún se necesita agregar capacidad de salida analógica. Su diseño delgado es una de las razones por las que es atractivo en sistemas de automatización más pequeños basados en PLC.

P5: ¿Para qué tipo de aplicaciones es más adecuado el Mitsubishi FX3U-4DA-ADP?
R5: Este módulo es muy adecuado para control de salida analógica de PLC, incluyendo señales de referencia de variadores, control de válvulas, regulación de procesos y tareas de automatización multicanal que requieren salidas de voltaje o corriente. Debido a que ofrece cuatro canales configurables de forma independiente, funciona especialmente bien en sistemas donde un PLC debe comunicarse con varios dispositivos analógicos al mismo tiempo, manteniendo la instalación compacta y eficiente.
