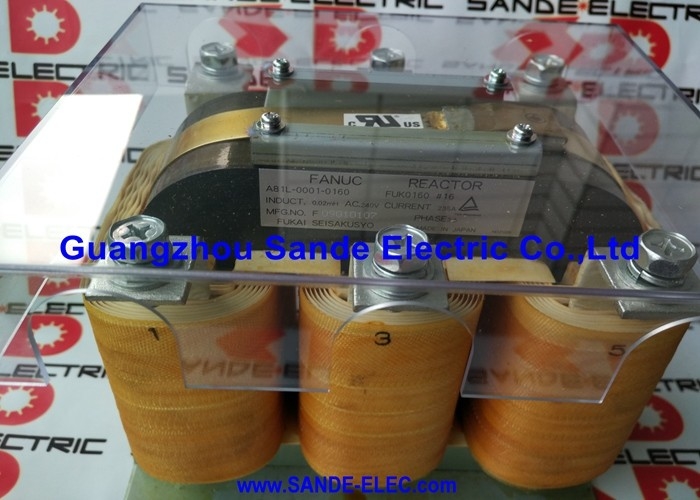

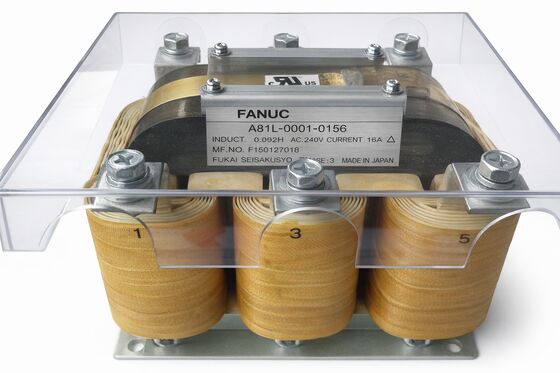

Número de pieza: A81L-0001-0156
Serie: A81L-0001
Tipo: Reactor de Línea AC Trifásico
Condición: Nuevo / Excedente / Usado Disponible
El Fanuc A81L-0001-0156 es un reactor de línea AC trifásico con una potencia nominal de 62A, 0.14mH de inductancia y una tensión nominal de 264V AC, diseñado para su uso en sistemas de servomotores y husillos CNC de Fanuc. Se instala entre la alimentación de red entrante y los terminales de entrada AC del sistema de unidad, actuando como una impedancia controlada en serie con las tres fases simultáneamente. Esa ubicación — justo en el punto donde la energía de red bruta se encuentra con la electrónica sensible de la unidad — es donde el reactor se gana su lugar en el gabinete.
En comparación con el A81L-0001-0157 de mayor corriente (110A / 0.07mH), el A81L-0001-0156 tiene una corriente nominal más baja con un valor de inductancia más alto.
Esa combinación cuenta la historia de su aplicación: está destinado a configuraciones de unidades Fanuc más pequeñas donde la corriente de entrada agregada total es moderada, y donde la inductancia adicional proporciona una atenuación de armónicos y una limitación de sobretensión más completa que las alternativas de menor inductancia.
En máquinas con un solo módulo amplificador de servomotor, una unidad de husillo compacta o una configuración de ejes limitada, la especificación de 62A / 0.14mH es la adecuada — no una solución de último recurso, sino una coincidencia deliberada con los requisitos eléctricos del sistema de unidad.
| Parámetro | Valor |
|---|---|
| Número de pieza | A81L-0001-0156 |
| Tipo | Reactor de Línea AC Trifásico |
| Corriente nominal | 62 A |
| Inductancia | 0.14 mH |
| Tensión nominal | 264 V AC |
| Fase | Trifásico |
| Serie | A81L-0001 |
| Aplicación | Sistemas de Servomotores / Husillos CNC Fanuc |
La relación entre la inductancia y la corriente nominal en los reactores de línea no es arbitraria. Una mayor inductancia crea más impedancia, lo que significa una limitación más efectiva tanto de la corriente de sobretensión al encender como de la corriente armónica durante la operación.
Pero una mayor inductancia también crea una mayor caída de tensión a la plena corriente nominal — por eso los reactores de mayor corriente utilizan valores de inductancia más bajos para mantener la pérdida de tensión dentro de los límites aceptables para el sistema de unidad que alimentan.
Con 0.14mH y 62A, el A81L-0001-0156 se sitúa en el extremo de mayor inductancia de la familia de reactores Fanuc A81L en esta clase de corriente.
El resultado es una supresión de armónicos y una limitación de sobretensión relativamente fuertes para la capacidad de unidad que cubre — útil en instalaciones donde la calidad del suministro eléctrico es variable, donde otros equipos sensibles comparten el mismo circuito de suministro, o donde el historial eléctrico de la máquina incluye fallos inexplicables en la entrada de la unidad que un reactor más efectivo podría haber evitado.
La tensión nominal de 264V confirma que este reactor está diseñado para tensiones industriales internacionales — específicamente el rango de 200–240VAC utilizado en Europa, Asia, y las configuraciones de un solo gabinete de 208V/240V comunes en instalaciones industriales norteamericanas. No está clasificado para sistemas trifásicos de 480V.
Cada amplificador de servomotor y amplificador de husillo Fanuc contiene una etapa rectificadora — típicamente un puente de diodos — que convierte la alimentación AC entrante en la tensión del bus DC que el inversor utiliza para accionar el motor. Esa etapa rectificadora está directamente expuesta a lo que presente la alimentación de red: corrientes de sobretensión, transitorios de tensión, perturbaciones armónicas de otros equipos en el mismo suministro, y el estrés térmico acumulado de ciclos de encendido repetidos.
El A81L-0001-0156 aborda todo esto simultáneamente. En el momento de encender, su inductancia de 0.14mH resiste la demanda repentina de corriente de los condensadores del bus DC sin cargar de la unidad — la sobretensión que de otro modo alcanzaría un múltiplo de la corriente de operación y estresaría los diodos rectificadores con cada ciclo de encendido.
A lo largo de la vida útil de una máquina de producción que se enciende una o dos veces por turno, esta mitigación repetida de sobretensión marca una diferencia medible en la longevidad del rectificador.
Durante la operación, la conmutación del inversor en las unidades de servomotor y husillo crea corrientes armónicas en múltiplos de la frecuencia de suministro — principalmente los armónicos 5º y 7º en un sistema trifásico.
Estos fluyen de regreso a través de la conexión de red y pueden afectar a equipos vecinos, causar disparos intempestivos en dispositivos de protección de suministro, o contribuir a problemas térmicos inexplicables en transformadores de distribución. La inductancia del reactor atenúa estos armónicos en la fuente, manteniéndolos dentro de niveles aceptables en el circuito de suministro.
Los transitorios de tensión — picos rápidos de conmutación de contactores cercanos, arranques de motores o eventos de conmutación de la red eléctrica — se ralentizan por la inductancia del reactor antes de llegar a los condensadores de entrada de la unidad.
Los condensadores aún ven la energía transitoria, pero la ven a una velocidad de aumento controlada en lugar de como un escalón instantáneo, lo que reduce el estrés en el aislamiento del condensador y extiende su vida útil.
El A81L-0001-0156 se instala en serie con los tres conductores de fase de red, típicamente en la entrada AC de la sección de alimentación del servomotor de la máquina. En la mayoría de las configuraciones de gabinetes de unidad Fanuc, la red entra a través de un disyuntor o bloque de fusibles, pasa por el reactor y luego se conecta al Módulo de Fuente de Alimentación (PSM) o directamente al bus AC principal del sistema de unidad.
El reactor no tiene conexiones de control — es un componente puramente pasivo con tres terminales de entrada y tres de salida de potencia.
Con una corriente nominal de 62A, la sección transversal del conductor que alimenta y sale del reactor debe tener el tamaño adecuado. El cableado subdimensionado que conecta un reactor de línea crea calentamiento localizado en las terminaciones que es independiente del reactor en sí y no será visible hasta que el aislamiento o el hardware del terminal muestren signos de desgaste.
Confirme que el tamaño del conductor coincide con la clasificación de 62A, no solo con la corriente de entrada nominal de la unidad aguas abajo, que puede ser menor en condiciones de carga ligera.
La ubicación de montaje es importante para la gestión térmica. Los devanados de cobre y el núcleo de hierro del reactor disipan una parte de la potencia que fluye a través de ellos en forma de calor.
En un gabinete bien ventilado, esto se absorbe sin dificultad a temperaturas ambiente moderadas. En un recinto sellado o mal ventilado, el aumento de temperatura del reactor se suma a la carga térmica general del gabinete y debe tenerse en cuenta en la especificación de refrigeración del gabinete.
El A81L-0001-0156 está disponible en el mercado de MRO y excedentes de Fanuc. Al evaluar una unidad usada, inspeccione las conexiones de los terminales en busca de signos de sobrecalentamiento — decoloración, aislamiento derretido o hardware suelto — y verifique que las tres terminaciones de los devanados estén intactas y correctamente apretadas.
Una simple prueba de resistencia a través de cada devanado y entre los devanados y tierra confirma la integridad básica del aislamiento.
La inductancia del reactor se puede verificar con un medidor LCR si es necesario confirmar el valor antes de la instalación, aunque esto rara vez es necesario en una unidad sin historial de daños visibles.
Al pedir un reemplazo, confirme específicamente el sufijo 0156.
La serie A81L-0001 cubre múltiples clasificaciones de reactores con diferentes valores de inductancia y corriente — otros sufijos de la misma serie no son equivalentes, incluso si parecen físicamente similares. La especificación de 62A / 0.14mH / 264V es única para el 0156.
P1: ¿Cuál es la diferencia entre el A81L-0001-0156 y el A81L-0001-0157?
El 0157 tiene una potencia nominal de 110A con 0.14mH de inductancia — mayor corriente, menor inductancia — adecuado para sistemas de unidades Fanuc más grandes con mayor corriente de entrada agregada. El 0156 tiene una potencia nominal de 62A con 0.14mH — misma inductancia, menor capacidad de corriente — adaptado a configuraciones de unidades más pequeñas.
Usar el 0157 en un sistema diseñado para el 0156 proporciona una capacidad de corriente adecuada pero la misma inductancia, por lo que el rendimiento armónico y de sobretensión no cambia.
Usar el 0156 donde se especifica el 0157 presenta el riesgo de sobrecorriente sostenida a través de los devanados del reactor. Siempre haga coincidir la clasificación de corriente con la corriente de entrada real del sistema de unidad.
P2: ¿Es el A81L-0001-0156 compatible con suministros trifásicos de 480V?
No. La tensión nominal de 264V AC confirma que este reactor está diseñado para redes trifásicas de 200–240VAC, que cubren la tensión de suministro estándar utilizada con los sistemas de servomotores y husillos Fanuc de clase 200V. Los sistemas de unidades Fanuc de clase 400V requieren reactores clasificados para esa clase de tensión.
Instalar un reactor clasificado para 264V en un suministro de 480V es un riesgo de aislamiento y un peligro para la seguridad — la clase de tensión del reactor debe coincidir con la tensión de red.
P3: ¿Cómo se compara la inductancia de 0.14mH con los reactores de línea típicos, y es siempre mejor una mayor inductancia?
0.14mH está en el extremo moderado a alto para un reactor trifásico de 62A. Una mayor inductancia proporciona una mejor atenuación de armónicos y una limitación de sobretensión más fuerte, pero también introduce una mayor caída de tensión a través del reactor a la plena corriente nominal — lo que reduce la tensión disponible para el bus DC de la unidad bajo carga.
Fanuc especifica valores de inductancia que equilibran la efectividad de la protección con la caída de tensión aceptable para cada configuración del sistema de unidad. Usar un valor de inductancia significativamente mayor que el especificado presenta el riesgo de condiciones de subtensión en la entrada de la unidad durante la demanda de corriente pico.
P4: ¿Puede el sistema de unidad Fanuc operar sin el reactor de línea?
Las unidades funcionarán sin el reactor, pero la protección de entrada que proporciona está ausente. Cada ciclo de encendido entrega corriente de sobretensión sin restricciones a los diodos rectificadores. Las corrientes armónicas fluyen a la red a mayor amplitud. Los transitorios de tensión llegan a la entrada de la unidad sin atenuación.
El efecto práctico se acumula lentamente — el envejecimiento de los condensadores se acelera, el estrés del rectificador aumenta y la unidad se vuelve más vulnerable a fallos relacionados con la entrada. En una máquina que se espera que funcione durante años en producción, eliminar esta protección para reducir el costo o la complejidad del gabinete es un mal intercambio.
P5: ¿Requiere el reactor algún mantenimiento?
Los requisitos de mantenimiento rutinario son mínimos. El reactor no tiene partes móviles y no requiere lubricación, ajuste o calibración. Es útil una inspección periódica de las conexiones de los terminales para verificar su apriete y signos de sobrecalentamiento — terminales sueltos o corroídos a la corriente nominal generan calor local que la especificación del devanado del reactor no tiene en cuenta.
Una prueba de resistencia de devanado durante el mantenimiento programado del gabinete confirma la integridad del aislamiento. Más allá de eso, la vida útil del reactor está determinada por la calidad de su entorno de instalación en lugar de cualquier mecanismo de desgaste inherente.
