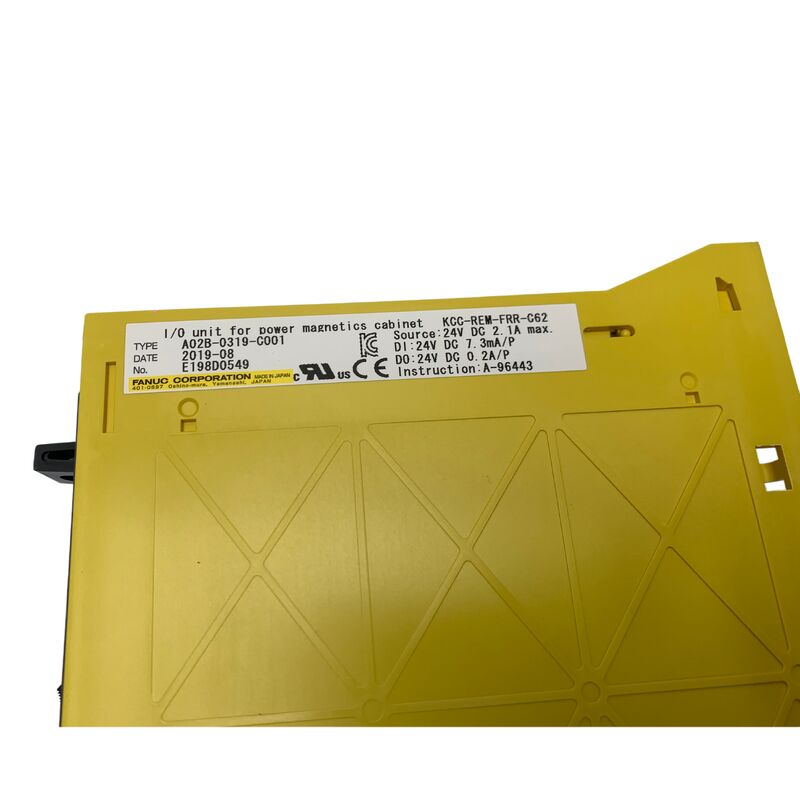

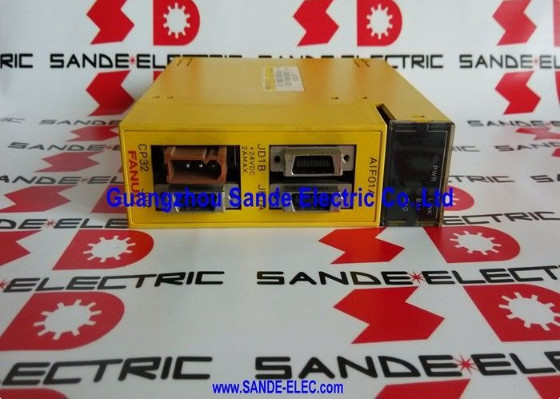

A02B-0319-C001 | Unidad de E/S FANUC: gabinete magnético de potencia/enlace de E/S/contactores controlados por PMC y enclavamientos de seguridad

Gabinete Power Magnetics: qué contiene y por qué se necesitan E/S

La mayoría de las máquinas herramienta CNC industriales separan su electrónica de control de sus componentes eléctricos de potencia. El gabinete de control CNC alberga la computadora CNC, los servoaccionamientos y el accionamiento del husillo. Elgabinete magnético de potenciaes el panel eléctrico asociado que contiene el hardware de conmutación de alto voltaje y alta corriente:

• Arrancador del motor del husillo principal:El contactor de CA que conecta o desconecta la alimentación de red al motor del husillo.
• Arrancador de bomba de refrigerante:Contactor que controla el motor de la bomba de refrigerante.
• Arrancador de unidad hidráulica:Contactor para el sistema hidráulico de la máquina.
• Contactores de liberación del freno del eje:Controla los frenos electromagnéticos en los ejes de la máquina donde están instalados los frenos.
• Relés de sobrecarga:Relés de protección que detectan sobrecorriente del motor y disparan el contactor asociado.
• Enclavamientos de seguridad:Interruptores de protección de puertas, escáneres de área, relés de parada de emergencia y sus contactos de monitoreo asociados

La lógica de escalera PMC (Control de Máquina Programable) del CNC debe monitorear el estado de todos estos dispositivos y debe controlar sus estados de encendido/apagado. El A02B-0319-C001 es la unidad de E/S que hace posible esta comunicación: proporciona los terminales físicos de entrada y salida dentro del gabinete magnético de potencia y conecta esos terminales al CNC a través del bus I/O Link.

Información clave del producto

Control y monitoreo de PMC a través de esta unidad

El programa de escalera PMC del CNC controla el gabinete magnético de potencia a través del A02B-0319-C001. Interacciones típicas de PMC:

Salidas (CNC → armario):Comando de arranque/parada del husillo; encendido/apagado de la bomba de refrigerante; encendido/apagado del sistema hidráulico; comando de liberación del freno del eje; Comando de solenoide de bloqueo de puertas.

Entradas (armario → CNC):Retroalimentación del contactor del husillo (confirmado encendido/apagado); estado de disparo del relé de sobrecarga; protector de puerta abierto/cerrado; presión hidráulica alcanzada; nivel de refrigerante bajo; Estado del circuito de parada de emergencia.

La escalera del PMC lee estas entradas en cada ciclo de escaneo y responde de acuerdo con la lógica programada de la máquina, evitando el arranque del husillo si la puerta está abierta, deteniendo todo movimiento si se activa una sobrecarga y ejecutando la secuencia de apagado adecuada cuando se activa la parada de emergencia.

Escenarios de aplicación

Diagnóstico de fallas de E/S del sistema magnético de potencia:Un centro de mecanizado desarrolla una alarma de inicio de husillo intermitente. La investigación confirma que la señal de retroalimentación del contactor del husillo no llega al CNC de manera constante. Se prueba la comunicación del enlace de E/S con A02B-0319-C001 y se identifica la unidad como la fuente de la falla. El reemplazo restaura la comunicación de E/S confiable desde el gabinete magnético de potencia.

Instalación eléctrica de máquina nueva:Un fabricante de máquinas herramienta instala el A02B-0319-C001 en el gabinete magnético de potencia durante la construcción de la máquina. Todo el cableado de control y retroalimentación del contactor termina en esta unidad. Un único cable de enlace de E/S se conecta nuevamente al CNC, eliminando el arnés de múltiples cables que de otro modo se requeriría.

Preguntas frecuentes

P1: ¿Cuál es el estándar de comunicación I/O Link utilizado por A02B-0319-C001?

FANUC I/O Link es un protocolo de comunicación serie de alta velocidad propiedad de FANUC. Utiliza una arquitectura maestro-esclavo: el CNC es el maestro y el A02B-0319-C001 es un nodo esclavo. El maestro sondea todos los nodos en un ciclo definido, recopila datos de entrada y entrega comandos de salida. El tiempo del ciclo del enlace de E/S es lo suficientemente rápido para los requisitos de control de la máquina en tiempo real del PMC. El protocolo funciona a través de un cable de par trenzado blindado estándar o de fibra óptica, según la configuración del sistema.

P2: ¿Cuántos puntos de E/S proporciona el A02B-0319-C001?

El recuento de puntos de E/S está definido por la variante de unidad específica y su configuración interna del módulo de E/S. Las unidades de E/S de FANUC para gabinetes magnéticos de potencia suelen proporcionar de 32 a 64 entradas y salidas digitales en varias combinaciones. El recuento exacto de puntos y la asignación de direcciones de E/S para A02B-0319-C001 se definen en el manual de conexión del CNC de FANUC para el tipo de control específico. La asignación de direcciones de E/S del PMC debe coincidir con el rango de direcciones configurado de la unidad de E/S física.

P3: ¿Se puede agregar el A02B-0319-C001 a un sistema que actualmente no tiene E/S de gabinete magnético de alimentación?

Agregar el A02B-0319-C001 requiere una ranura de enlace de E/S disponible en el CNC; el enlace de E/S generalmente admite múltiples nodos, pero el número total es limitado. También se debe actualizar el programa PMC del CNC para leer y escribir las nuevas direcciones de E/S. Agregar una nueva unidad de E/S sin actualizar el programa PMC da como resultado que las E/S físicas no se direccionen: el hardware está conectado pero el CNC lo ignora. Consulte el manual de conexión del enlace de E/S del CNC para conocer la capacidad de nodo disponible y el procedimiento de direccionamiento.

P4: ¿Cuáles son las consecuencias de que el A02B-0319-C001 falle durante el funcionamiento de la máquina?

Si la comunicación de I/O Link con el A02B-0319-C001 se pierde durante la operación, el CNC generará una alarma de I/O Link. Los sistemas de seguridad están diseñados para ser a prueba de fallos: la escalera del PMC normalmente lleva todas las salidas a su estado seguro (contactores apagados, frenos aplicados) cuando se pierde la comunicación de la unidad de E/S. La máquina se detendrá. El reinicio requiere restaurar la comunicación de E/S, confirmar que no hay otras condiciones de falla presentes y restablecer el PMC.

P5: ¿Reemplazar el A02B-0319-C001 requiere cambios en el programa PMC?

No si la unidad de reemplazo es del mismo modelo con el mismo recuento de E/S y configuración de dirección de enlace de E/S. El programa PMC utiliza direcciones de E/S, no el número de serie de la unidad de hardware. Siempre que el A02B-0319-C001 de reemplazo esté configurado en la misma dirección de enlace de E/S que la unidad fallida, el programa PMC existente se comunicará con él sin modificaciones. Confirme la dirección del enlace de E/S de la configuración de la unidad fallida antes de instalar el reemplazo.
