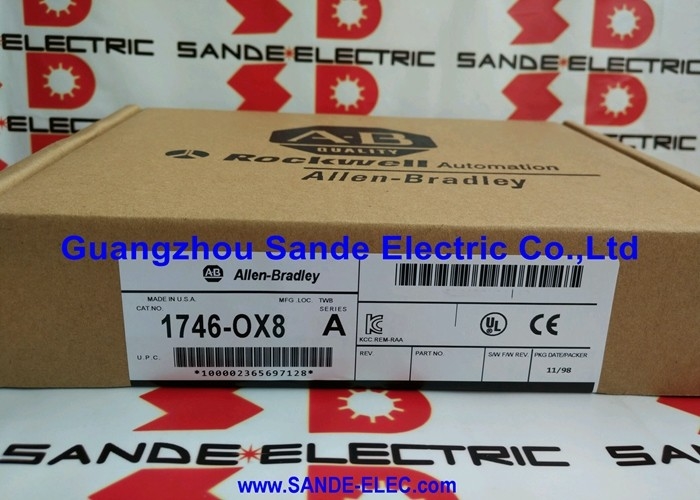

1746-OX8 AB Módulo de salida 1746-0X8

Allen-Bradley 1746-OX8 SLC 500 módulo de salida de relé aislado 8 puntos, 5A, 265VAC / 125VDC

Número de la parte:Las demás partidas

El fabricante:Rockwell Automation / Allen-Bradley (Estados Unidos)

Tipo de producto:Módulo de salida digital con salidas de relé aisladas

Plataforma:SLC 500

Puntos de salida:8

Salidas de relé aisladas para el SLC 500

El 1746-OX8 es el módulo de salida de relé aislado para la familia Allen-Bradley SLC 500 PLC.Proporciona ocho puntos de salida de relé aislados individualmente, cada uno con un contacto normalmente abierto a 5A continua., adecuado para la conmutación de cargas de hasta 265 V AC o 125 V DC.

La designación "aislada" es el diferenciador clave entre los módulos de salida de relé 1746-OX8 y SLC 500 estándar.Los puntos de salida suelen compartir una referencia comúnEn el 1746-OX8, cada contacto de relé está aislado de todos los demás ∙ no hay referencia común entre puntos.Este aislamiento permite a diferentes puntos de salida para cambiar cargas a voltajes completamente diferentes, diferentes fases, o fuentes de energía diferentes de un solo módulo.Una salida que controla una válvula de corriente continua de 24V puede sentarse junto a una salida que cambia una bobina de contactor de 120V CA en el mismo módulo sin ningún acoplamiento eléctrico entre ellos.

Esta capacidad es esencial en el cableado de control de la máquina, donde los diversos tipos de cargaLos relés de señal funcionan a diferentes voltajes y deben controlarse desde un conjunto de E/S PLC compacto.

Las calificaciones eléctricas en el contexto

La clasificación 5A / 265V AC hace que el 1746-OX8 sea directamente adecuado para cambiar bobinas de contactores de arranque de motor de tres fases (normalmente 120V AC o 240V AC), contactos auxiliares de arranque de motor de voltaje completo,y dispositivos piloto en sistemas de energía industrial estándar de América del Norte o EuropaLa calificación de 125 V de CC extiende la misma capacidad a los circuitos de control de CC comunes en los equipos de planta más antiguos, los interruptores y los sistemas HVAC.

Especificaciones clave

Preguntas frecuentes

P1: Una salida de relé en el 1746-OX8 no puede energizar su carga a pesar de que el programa SLC muestra el bit de salida como encendido.

Con el bit de salida confirmado encendido en el procesador, compruebe el estado de accionamiento del relé midiendo el voltaje a través de los terminales de salida con la carga desconectada.Si aparece tensión (el contacto está abierto cuando debería estar cerrado), el circuito de la bobina de relé en el interior del módulo está alimentando pero el contacto ha fallado, común después de altas cargas de entrada o sobrecargas.Verifique que el módulo está correctamente instalado y que la dirección de la ranura en el programa coincide con la ranura física.

P2: El 1746-OX8 se ha descontinuado. ¿Puede el 1746-OW16 (salida de relé de 16 puntos) sustituirlo?

El 1746-OW16 proporciona 16 salidas de relé, pero utiliza un arreglo de retorno común. Las salidas comparten un terminal común en lugar de estar completamente aisladas.Si la aplicación se basa en el aislamiento por punto del 1746-OX8 para cambiar cargas a diferentes voltajes desde el mismo móduloConfirme los requisitos de aislamiento de la aplicación antes de seleccionar una alternativa.

P3: Varios relés de salida en el 1746-OX8 están cerrados con soldadura (contatos atascados). ¿Qué causó esto?

Los contactos soldados resultan de una corriente de entrada excesiva en el momento de la conmutación, generalmente de cargas de motor sin supresión de sobretensiones, o de cargas capacitivas que absorben una corriente de pico muy alta al encenderse.La clasificación continua 5A se aplica a las cargas resistivasLas cargas inductivas o motoras en el arranque pueden absorber momentáneamente 5×10 veces su corriente de funcionamiento.Instalar amortiguadores de sobretensiones en cargas inductivas y revisar el perfil de la corriente de carga en comparación con la corriente nominal de interrupción del módulo.

Pregunta 4: El soporte SLC 500 con el 1746-OX8 está en un entorno de alta vibración. ¿Hay alguna precaución?

El chasis SLC 500 debe fijarse al panel con todo el hardware de montaje torcido según las especificaciones. Verifique que las pestañas de bloqueo del módulo de E/S estén activadas.los contactos del relé pueden desarrollar conexiones intermitentes debido al movimiento del conector , especialmente en los circuitos de salida que transportan corriente de carga.

P5: ¿De dónde proviene el 1746-OX8 descontinuado?

Los distribuidores de piezas de repuesto especializados en Rockwell Automation/SLC 500 y los proveedores del mercado de repuestos de PLC industriales tienen stock de bolsa.Confirmar la designación 1746-OX8 específicamente modulos de salida de relé adyacentes (OW16Se recomienda realizar pruebas funcionales en un rack SLC 500 antes de la aceptación de las unidades renovadas.
