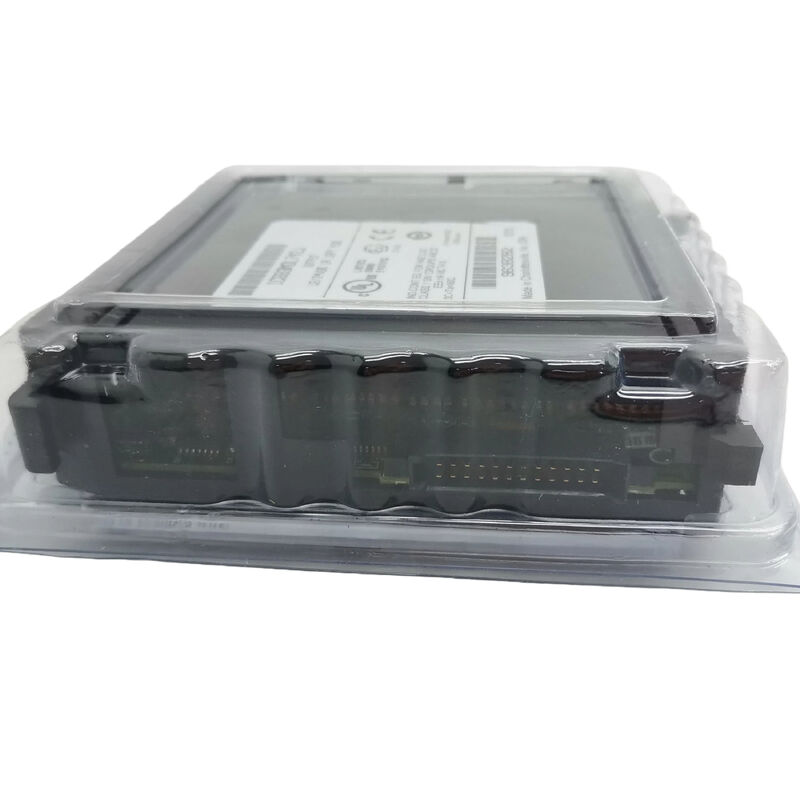

MÓDULO DE ENTRADA-SALIDA
>
La lógica negativa significa que cada canal de salida conecta el lado negativo/común de la carga con el terminal de salida del módulo.La tensión de alimentación positiva proviene de la fuente de alimentación externa del usuario directamente a un lado de la cargaCuando la salida se activa, el IC693MDL741 proporciona una trayectoria de corriente desde la carga a través del transistor de salida hasta el bus negativo completando el circuito.
Esta disposición de hundimiento es el estándar para muchos dispositivos industriales de campo de CC en convenciones de máquinas herramienta japonesas y asiáticas.y las bobinas de relé cableadas para las entradas de hundimiento se conectan directamente a las salidas del IC693MDL741 sin inversión de polaridadPara las cargas de abastecimiento (PNP), se requiere un relé interposante o una variante de módulo diferente.
El IC693MDL741 solo proporciona el transistor de conmutación no se deriva ningún voltaje de campo del plano de fondo.
| Parámetro | Valor |
|---|---|
| Puntos de salida | 16 (2 grupos × 8) |
| Voltado de salida | 1224 V de corriente continua (+ 20%/15%) |
| Corriente de salida | 0.5A por punto, 2A por común |
| La lógica | Negativo (en hundimiento) |
| Aislamiento de campo a lógica | Las demás: |
| Aislamiento de grupo a grupo | Las demás: |
| Baja de tensión | máximo 0,5V |
| Fugas (estado apagado) | máximo 1mA |
| Tiempo de respuesta | máximo 2 ms |
| Corriente en el plano de fondo | 110 mA |
Los 16 puntos de salida se dividen en dos grupos iguales de 8. Cada grupo tiene su propio terminal de salida común.
Control de las válvulas de solenoide en una máquina herramienta:El controlador de la serie 90-30 gestiona 12 válvulas neumáticas de solenoides (NPN, hundimiento) a través de un sistema de sujeción de la pieza de trabajo.Los dos grupos del IC693MDL741 proporcionan un control separado para los circuitos de sujeción izquierdo y derecho con un control común por grupo.
Control del panel de indicadores:Dieciséis luces indicadoras de estado en un panel del operador de la máquina conectado a los 16 puntos de salida.Los indicadores LED del IC693MDL741 permiten al operador del HMI verificar la continuidad del cableado de la lámpara durante la puesta en marcha sin un instrumento de ensayo de lámpara separado..
Accionamiento por bobina de relé para cargas de alta corriente:El IC693MDL741 maneja 16 bobinas de relé interpuestas (24VDC, hundimiento).1 ̊0.3A.
P1: ¿Cuál es la diferencia entre IC693MDL741 (lógica negativa) y IC693MDL740 (lógica positiva)?
El IC693MDL740 utiliza la lógica positiva (sourcing) ¢ sus salidas suministran corriente desde el bus positivo a la carga.El IC693MDL741 utiliza la lógica negativa (sinking) ¢ sus salidas proporcionan una ruta de retorno para la corriente de carga al bus negativoLa elección depende completamente de la convención de cableado del dispositivo de campo. Los dispositivos de campo NPN utilizan el hundimiento (IC693MDL741); Los dispositivos de campo PNP utilizan el abastecimiento (IC693MDL740).Compruebe las especificaciones del dispositivo de campo y las normas de cableado existentes antes de seleccionar.
P2: ¿Se puede instalar el IC693MDL741 en cualquier ranura de una placa base de la serie 90-30?
Sí. El IC693MDL741 se instala en cualquier ranura de E/S de una placa base Serie 90-30. El módulo no es específico de ranura.La posición de la ranura determina la asignación de direcciones de E/S, no la función del módulo.
P3: ¿Qué fuente de alimentación externa se necesita para los circuitos de campo del IC693MDL741?
El usuario debe suministrar una fuente de alimentación externa de 12 V o 24 V de corriente continua para los dispositivos de campo ‡ el IC693MDL741 no genera energía de campo internamente.La tensión de alimentación externa debe permanecer dentro del rango de funcionamiento del módulo: de 12 a 24 V de corriente continua, con una tolerancia de +20% y de 15%; esto significa que la alimentación puede variar de aproximadamente 10,2 V a 28,8 V y seguir dentro de las especificaciones.
P4: ¿Qué tipos de cargas puede conducir el IC693MDL741 directamente a 0,5A por punto?
Las válvulas de solenoides (24VDC, corriente de bobina de 0,1 ∼0,4 A), las lámparas indicadoras y los LED (24VDC, hasta 0,5 A), las bobinas de relé (24VDC, 0,1 ∼0,3 A) y las bobinas de pequeños contactores están todas dentro de la clasificación de 0,5 A.Para cargas inductivas (solenoides), bobinas de relé), añadir diodos de supresión a través de la bobina de retorno-EMF en la desenergización puede dañar el transistor de salida sin supresión.5A requieren relés de interposición.
P5: ¿Son los sufijos de revisión (741C, 741E, 741F, 741G) funcionalmente equivalentes?
Los sufijos de letras (C, E, F, G) identifican las revisiones de hardware del IC693MDL741.compatibilidad con la misma ranuraLas revisiones reflejan las actualizaciones de componentes internos o de fabricación, manteniendo la compatibilidad con versiones anteriores.
