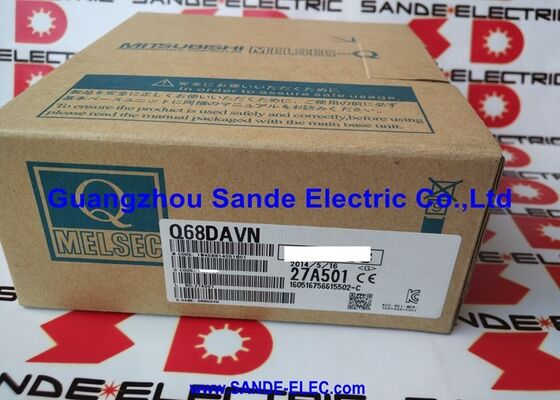

La unidad de conversión Q68DAVN de MITSUBISHI

Mitsubishi Q68DAVN | Módulo de salida digital a analógica MELSEC-Q de 8 canales ±10 V — 16 bits / alta resolución / protegido contra cortocircuitos

8 salidas de voltaje analógicas: desde valores digitales hasta señales de campo

El Q68DAVN proporciona ocho canales de salida analógica independientes de ±10 VCC para la plataforma PLC Mitsubishi MELSEC-Q. Cada canal acepta un valor digital binario con signo de 16 bits de la CPU de la serie Q y lo convierte en un voltaje analógico proporcional. Este voltaje analógico impulsa dispositivos de campo que requieren un punto de ajuste de voltaje continuamente variable: servoamplificadores, controladores de válvulas proporcionales, referencias de velocidad de variadores de frecuencia y bucles de control de procesos.

Dos modos de resolución amplían la aplicabilidad del módulo a diferentes requisitos de precisión. El modo estándar asigna −4096 a +4095 recuentos digitales en todo el rango de salida de ±10 V: resolución de salida efectiva de 12 bits. El modo de alta resolución aumenta esto a −12,288 a +12,287 o −16,384 a +16,383 dependiendo de la configuración, entregando pasos de voltaje de salida más finos para aplicaciones de control de precisión donde la resolución estándar es insuficiente.

La protección contra cortocircuitos de salida evita daños al módulo cuando una salida sufre un cortocircuito accidental a tierra u otro voltaje, un modo de falla que de otro modo destruiría el circuito de salida. El circuito de protección limita la corriente de salida, protegiendo el DAC y la etapa de salida mientras la falla está presente. Esta protección no reemplaza la práctica adecuada de cableado en campo, pero proporciona un margen de seguridad durante la puesta en servicio y fallas de cableado.

Especificaciones clave

Notas sobre terminales de cableado

El Q68DAVN utiliza conexiones de terminales engarzados. Los terminales FG (tierra del bastidor) aceptan: terminales de engarce R1.25-3, 1.25-YS3, RAV1.25-3 o V1.25-YS3A. Todos los demás terminales de señal aceptan terminales engarzados R1.25-3 únicamente; los terminales engarzados con funda (aislados) no se pueden usar en terminales de señal. Esta es una restricción de las especificaciones de cableado, no una recomendación: el uso del tipo de terminal incorrecto corre el riesgo de conexiones no confiables o de incumplimiento físico con la regleta de terminales del módulo.

Resistencia de escritura de EEPROM: una consideración de gestión de parámetros

El Q68DAVN almacena los parámetros del canal (configuraciones del rango de salida, configuración de habilitación de salida) en EEPROM con una resistencia de escritura máxima de 100.000 operaciones. Este límite se aplica a la EEPROM interna del módulo, no a los valores de salida analógica en sí. Los programas de PLC que escriben continuamente los parámetros del módulo (en lugar de escribir una vez durante la puesta en servicio) pueden agotar este límite durante el funcionamiento prolongado. Diseñe el programa para escribir parámetros sólo cuando cambien, no en cada ciclo de escaneo.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre el modo de resolución estándar y el modo de alta resolución en el Q68DAVN?

En el modo de resolución estándar, la conversión de digital a analógico abarca de −4096 a +4095 conteos en todo el rango de salida de ±10 V, aproximadamente 2,44 mV por conteo. En el modo de alta resolución, el mismo rango de ±10 V se asigna a un rango de conteo digital más amplio (hasta −16 384 a +16 383), lo que produce pasos de voltaje más finos por conteo: aproximadamente 0,61 mV por conteo. Seleccione el modo de alta resolución para aplicaciones donde es importante una resolución de salida fina, como puntos de ajuste de movimiento de precisión o bucles de control de procesos estrictos.

P2: ¿Qué resistencia de carga mínima requiere la salida Q68DAVN?

La especificación de salida requiere una resistencia de carga mínima de 1kΩ. La conexión de cargas por debajo de 1 kΩ puede hacer que el voltaje de salida se desvíe del valor ordenado o active la protección contra cortocircuitos. Se admiten cargas de alta impedancia de hasta 1 MΩ; el búfer de salida puede controlar este rango de manera confiable. Confirme que la impedancia de entrada del dispositivo conectado esté entre 1 kΩ y 1 MΩ antes de realizar el cableado.

P3: ¿El Q68DAVN proporciona salida de bucle de corriente (4–20 mA)?

El Q68DAVN proporciona salida de voltaje únicamente (−10 V a +10 V CC). Para salidas analógicas de bucle de corriente (4–20 mA) en la plataforma MELSEC-Q, Mitsubishi ofrece módulos DA de salida de corriente dedicados. Confirme el tipo de salida requerido por el dispositivo de campo conectado: un módulo DA de voltaje no puede sustituir a un módulo de bucle de corriente sin una conversión de señal adicional.

P4: ¿Qué sucede si una salida Q68DAVN tiene un cortocircuito a tierra?

El circuito de protección contra cortocircuitos limita la corriente de salida para proteger la etapa de salida del módulo. El voltaje de salida colapsa durante el cortocircuito, pero el circuito interno no resulta dañado. Cuando se elimina el cortocircuito, la salida vuelve al valor ordenado. El programa PLC puede recibir una señal de error del módulo que indica la condición de cortocircuito, dependiendo de la configuración de diagnóstico. Resuelva siempre la falla de cableado antes de que el módulo vuelva a su funcionamiento normal.

P5: ¿Cuántos módulos Q68DAVN se pueden instalar en un sistema MELSEC-Q?

El Q68DAVN se instala en cualquier ranura de módulo de función inteligente disponible en una base principal o base de extensión MELSEC-Q. El número máximo de módulos está limitado por el número máximo de módulos inteligentes de la CPU de la serie Q (normalmente hasta 64 módulos inteligentes por CPU, según el tipo de CPU) y por el número total de ranuras de la unidad base. Cada Q68DAVN ocupa una ranura. Confirme el límite de módulos inteligentes de la CPU específica en el manual del usuario de la CPU MELSEC-Q antes de configurar un sistema de módulos múltiples.
