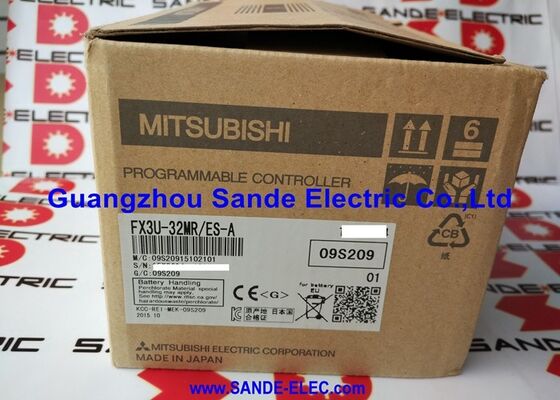

El módulo de control automático de Mitsubishi FX3U-32MRES-A FX3U32MRESA FX3U-32MR/ES-A

Mitsubishi FX3U-32MR/ES-A | PLC compacto MELSEC FX3U de 32 puntos: relé 16 DI / 16 DO / 100–240 V CA / 64 K pasos

FX3U: la capacidad superior a FX2N en un formato compacto

El FX3U es el PLC compacto de mayor rendimiento de Mitsubishi de la serie MELSEC-F. El FX3U-32MR/ES-A incluye 16 entradas digitales y 16 salidas de relé en un solo cuerpo compacto con fuente de alimentación de CA de 100 a 240 V: el ES-A designa la configuración de fuente de alimentación de CA estándar europea. La unidad funciona con una red eléctrica de CA monofásica en todo el rango de 100 a 240 V sin selección de rango, abarcando instalaciones desde la red japonesa de 100 V hasta la red europea de 230 V sin cambio de hardware.

El formato de salida de relé conmuta cargas de campo con voltajes de CA o CC: contactores, válvulas de solenoide, luces piloto y pequeños motores de CA. Para aplicaciones de conmutación de alta frecuencia, la variante de salida de transistor (FX3U-32MT) es más apropiada; Las salidas de relé manejan tipos de carga industriales que requieren el aislamiento eléctrico y la flexibilidad de voltaje que las salidas de transistor no pueden proporcionar.

La expansión de hasta 256 puntos de E/S utiliza adaptadores y módulos de extensión de la serie FX3U. El bloque de posicionamiento FX3U-1PG, el módulo de entrada analógica FX3U-4AD y los adaptadores de comunicación para RS-232C, RS-485 y Ethernet se conectan a la misma unidad base, escalando el sistema desde un controlador independiente de 32 puntos a un controlador de máquina multifunción sin cambiar la CPU.

Especificaciones clave

Contador de alta velocidad a 100 kHz — Sin hardware externo

El FX3U-32MR/ES-A incluye 6 canales de contador de alta velocidad integrados. Cuatro canales funcionan a 10 kHz; dos a 100 kHz. Aceptan codificador, sensor de proximidad o salida de pulso directamente, lo que permite el seguimiento de posición, la medición de frecuencia y el monitoreo de velocidad dentro de la unidad base. Para el posicionamiento de un solo eje que requiere un control de movimiento más estructurado, el bloque de posicionamiento FX3U-1PG agrega una salida de pulso dedicada de 200 kHz además de las funciones de contador integradas de la unidad base.

Preguntas frecuentes

P1: ¿Qué significa la salida de relé en la práctica en comparación con una versión con salida de transistor?

Las salidas de relé (MR) conmutan cargas de CA y CC en una amplia gama de voltajes: hasta 250 VCA y 30 VCC. Los contactos no tienen ningún requisito de polaridad fija. Las salidas de transistor (MT) conmutan solo 24 VCC, pero conmutan más rápido (sin retraso mecánico), manejan velocidades de ciclo más altas y no se desgastan por la formación de arcos de contacto. Elija un relé para cargas de CA, dispositivos de campo con voltajes distintos de 24 VCC y conmutación de baja frecuencia. Elija transistor para salida de pulsos de alta frecuencia y cargas de 24 VCC de conmutación rápida.

P2: ¿Se puede programar el FX3U-32MR/ES-A usando GX Works3?

La serie FX3U se programa utilizando GX Works2. GX Works3 es compatible con FX5U y FX5UC (serie iQ-F), pero no con la generación FX3U. Utilice GX Works2 con el cable de programación SC09 RS-422 o un adaptador USB para la conexión al puerto RS-422 incorporado.

P3: ¿Qué módulos de expansión se pueden conectar al FX3U-32MR/ES-A?

El FX3U acepta módulos de extensión de E/S estándar (FX2N-EX, FX3U-EX), módulos de funciones especiales (analógico, posicionamiento, comunicación) y la serie FX3U ADP (adaptador de expansión). La E/S total se expande a 256 puntos como máximo. Se pueden conectar hasta 8 bloques de posicionamiento FX3U-1PG para movimiento multieje.

P4: ¿El FX3U-32MR/ES-A tiene un puerto Ethernet incorporado?

No. La unidad base tiene un puerto RS-422 incorporado para programación y comunicación en serie. Para conectividad Ethernet, agregue el FX3U-ENET-ADP (adaptador Ethernet) al puerto ADP en el lado izquierdo de la CPU. El FX3U también admite RS-232C y RS-485 mediante adaptadores de comunicación.

P5: ¿Cuánto dura la vida útil de la batería y qué datos protege?

El FX3U utiliza una batería de litio incorporada para retener el programa de usuario en la RAM cuando se corta la energía. La vida útil de la batería suele ser de 5 años en condiciones normales de funcionamiento. Cuando se active la alarma de batería (M8006), reemplace la batería dentro del tiempo especificado en el manual del hardware FX3U para evitar la pérdida del programa.
