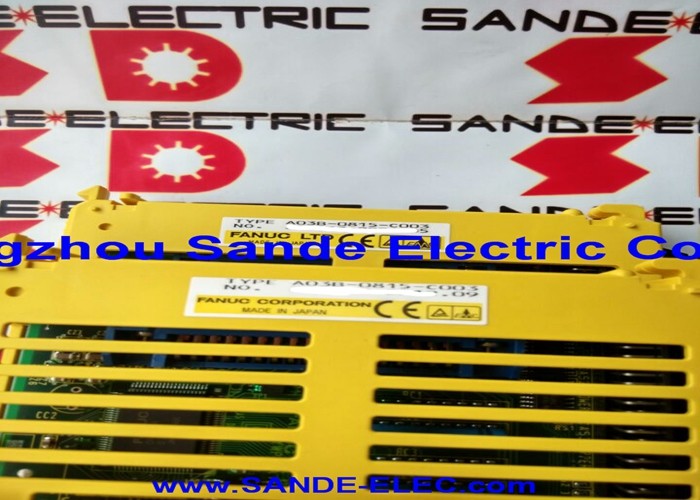

Fanuc LTD Tipo A03B-0815-C003 Módulo de expansión A03B-0815-COO3 A03B0815COO3 AO3B-O815-COO3 A03B-0815-C003

24 DI / 16 DO / No MPG / Hasta 1024/1024 puntos

The A03B-0815-C003 is Expansion Module B in FANUC's A03B-0815 I/O connection module family — a CNC slave I/O unit that extends the digital I/O capacity of FANUC CNC controls over the CNC's I/O link busCada unidad proporciona 24 entradas digitales y 16 salidas digitales.Esta variante en particular no lleva interfaz MPG (Generador de pulso manual) para instalaciones donde la entrada de la rueda manual MPG se maneja en otra posición del módulo o en el controlador CNC en sí.

The module communicates with the CNC as a slave on the I/O link — the serial communication bus that FANUC uses to connect the CNC to distributed I/O modules in the machine cabinet and on the machine structure itselfHasta 16 módulos pueden conectarse a un solo CNC como esclavos, ampliando el sistema a un máximo de 1024 entradas digitales y 1024 salidas digitales.

Esta capacidad de expansión cubre los requisitos de E/S de centros de mecanizado complejos, máquinas CNC de gran formato y sistemas multiaxos con una lógica PLC extensa para secuencias de automatización, cambios de herramientas,Manejo de palets, y la gestión del refrigerante.

La serie A03B-0815 cubre múltiples variantes de módulos de conexión de E/S.El principal diferenciador entre ellos es si el módulo incluye una interfaz MPG (Generador de Pulso Manual) para la conexión de jog de ruedas de mano. La variante C003 (Módulo B) no lleva ninguna interfaz MPG es una unidad de expansión de E/S puramente digital. Si la máquina requiere conexión a ruedas de mano en un módulo de E/S distribuido,la variante equipada con MPG de la serie A03B-0815 es la especificación correcta.

Confirme la etiqueta del módulo instalado y la configuración del enlace de E/S de la máquina antes de ordenar.la dirección de ranura de cada módulo y la asignación de E/S en los parámetros PMC de CNC determinan qué puntos DI/DO ocupaUn módulo de reemplazo que ocupa la misma ranura física no requiere una nueva asignación de dirección de E/S.

La serie de módulos de conexión de E/S A03B-0815 se utiliza con los controles CNC de las series 16, 18 y 21 de FANUC, así como con las variantes relacionadas de la serie i (16i, 18i, 21i).La compatibilidad depende del modelo CNC específico y de la configuración del enlace de E/S del PMC.. Confirme el modelo CNC y la configuración del esclavo de enlace de E/S existente antes de añadir o reemplazar este módulo.

La interfaz MPG (Manual Pulse Generator) maneja la entrada de la rueda manual para el movimiento del eje manual. Si la máquina utiliza una rueda manual MPG y la conexión se envía a través de esta posición del módulo,se requiere la variante equipada con MPG. La instalación del C003 (sin MPG) en una posición equipada con MPG deja el volante desconectado del CNC.

El A03B-0815-C003 ocupa una ranura definida en la cadena de enlace I/O. Los parámetros de enlace PMC I/O del CNC asignan un bloque de direcciones de I/O a cada módulo conectado en función de su posición de ranura.Después de sustituir el módulo, las direcciones de E/S se mantienen sin cambios siempre que el reemplazo ocupa la misma posición física de ranura.

No. La arquitectura de enlace I/O de CNC limita el número total de esclavos a 16 módulos, proporcionando un máximo de 1024 DI / 1024 DO en toda la cadena de esclavos.Se requerirían ejes de control CNC adicionales o una plataforma PMC dedicada.

Compruebe que las conexiones de los cables de enlace de E/S en ambos extremos del módulo reemplazado estén completamente instaladas y que los interruptores de dirección de la estación del módulo (si están presentes) coincidan con la configuración original.Un módulo con una dirección incorrecta aparece como un esclavo perdido para el CNCConfirmar que la configuración del enlace de I/O PMC del CNC enumera el número y las direcciones correctos de módulos.
