FANUC A03B-0801-C127 | Módulo de entrada digital ID64D de 64 canales y 24 VCC — Serie 10/11/15 / 20 ms / Placa posterior de PLC / Descontinuado

64 entradas digitales para el backplane del PLC Serie 10/11/15

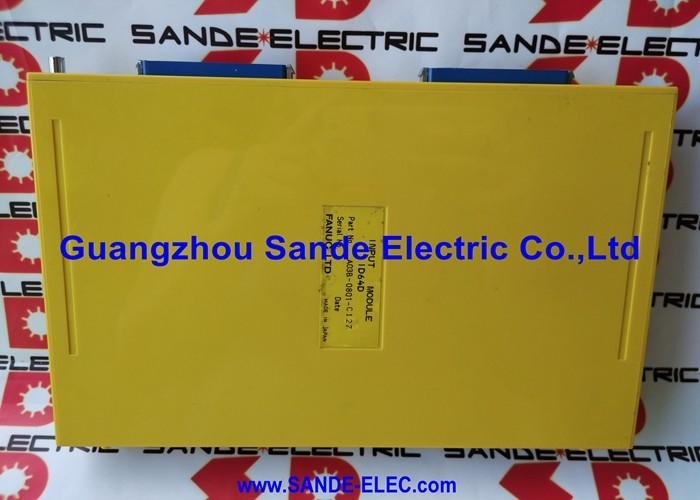

El A03B-0801-C127 es el módulo de entrada ID64D para el backplane PLC (controlador lógico programable) en los sistemas CNC de las series 10, 11 y 15 de FANUC. Las Series 10, 11 y 15 utilizaron una arquitectura de E/S modular donde los módulos de entrada y salida se conectan a una placa posterior de PLC dedicada, una disposición mecánica diferente a la de las series Zero C y 0i posteriores. El A03B-0801-C127 es uno de esos módulos enchufables que proporciona 64 canales de entrada digital de 24 VCC en una ranura del panel posterior.

La designación "ID64D" codifica la especificación principal del módulo: I = Entrada, D = tipo CC, 64 = recuento de canales. Cada uno de los 64 canales de entrada acepta una señal de 24 VCC del campo: interruptores de límite, sensores de proximidad, pulsadores, contactos de relé y otras señales binarias de CC. El tiempo de filtro de entrada de 20 ms se aplica a todos los canales: se debe retener una señal durante al menos 20 ms antes de que el módulo la informe al PMC del CNC, filtrando el rebote de los contactos eléctricos y los pulsos de ruido cortos que de otro modo producirían eventos de lógica de escalera falsa.

El módulo se conecta al backplane del PLC a través de sus conectores de borde. Dentro de la carcasa del módulo, la placa de procesamiento principal es la A16B-1310-0143; esta placa es un componente del conjunto A03B-0801-C127 y no se suministra como un artículo de stock separado.

Especificaciones clave

Filtro de entrada de 20 ms: rebote de contacto e inmunidad al ruido

El tiempo de filtrado de 20 ms es suficiente para rechazar el rebote de contactos de los interruptores mecánicos; una duración típica de rebote de contactos mecánicos es inferior a 10 ms. El módulo ignora cualquier pulso de menos de 20 ms en una entrada de 24 V CC. Esto proporciona inmunidad al ruido incorporada para el cableado de campo en entornos de máquinas eléctricamente ruidosas sin necesidad de componentes de filtrado externos.

Para aplicaciones donde se requiere una respuesta de entrada más rápida (señales de salto de alta velocidad, activadores de codificador), se especificaría por separado un módulo con un tiempo de filtrado más corto o un canal de entrada dedicado de alta velocidad. El filtro de 20 ms del ID64D se adapta a entradas de secuenciación y enclavamiento de máquina estándar.

Preguntas frecuentes

P1: ¿Para qué serie de CNC FANUC está diseñado el A03B-0801-C127?

El módulo ID64D está diseñado para controles CNC FANUC series 10, 11 y 15. Estas series utilizaron la arquitectura de placa posterior de E/S modular A03B-0801. No es compatible con la arquitectura de E/S de la serie Zero (0), la arquitectura de E/S distribuida de la serie i u otras generaciones de CNC de FANUC que utilizan diferentes diseños de sistemas de E/S.

P2: ¿Qué significa en la práctica el filtro de entrada de 20 ms?

El filtro de 20 ms significa que la señal de entrada debe estar presente continuamente durante al menos 20 milisegundos antes de que el PMC del CNC registre un cambio de estado. Se trata de un filtrado de ruido intencionado: rechaza el rebote de contactos de interruptores mecánicos (normalmente menos de 10 ms) y transitorios eléctricos cortos. Una señal de entrada genuina de 24 V CC procedente de un sensor de proximidad o interruptor de límite se mantiene el tiempo suficiente para pasar el filtro. Se rechaza un breve pico de ruido.

P3: ¿Se puede reemplazar la placa interna A16B-1310-0143 por separado si falla?

El A16B-1310-0143 es un componente dentro del conjunto del módulo A03B-0801-C127; no está disponible como un artículo en stock separado. Si la placa interna falla, la ruta de reemplazo correcta es el módulo A03B-0801-C127 completo. El módulo se solicita y suministra como una unidad completa; la placa interna no se puede reparar por separado a través del mercado de repuestos estándar.

P4: Las 64 entradas del módulo se leen incorrectamente. ¿Es esto una falla del módulo o una falla de cableado?

Si las 64 entradas fallan simultáneamente, la fuente de alimentación común del módulo o la interfaz entre el módulo y el backplane del PLC es la causa más probable: una falla de un solo canal es una falla a nivel de canal, pero la falla simultánea de todos los canales apunta a un elemento de circuito compartido. Verifique el suministro común de 24 VCC al módulo, el asiento del conector del backplane y la fuente de alimentación del backplane antes de concluir que el módulo en sí ha fallado.

P5: ¿De dónde se obtiene el A03B-0801-C127 después de su descontinuación?

A través del mercado de posventa del módulo de E/S FANUC Serie 10/11/15: distribuidores especializados en repuestos FANUC, servicios de reparación de CNC con experiencia con la plataforma Serie 15 y proveedores excedentes probados. Confirme A03B-0801-C127 (ID64D) en la etiqueta del módulo antes de realizar el pedido. Las variantes adyacentes A03B-0801 tienen diferentes recuentos de canales o funciones de salida y no son intercambiables con el módulo de entrada ID64D.
