El módulo de posicionamiento del FANUC A03B-0801-C051

FANUC A03B-0801-C051 | Módulo de posicionamiento PT01A — CNC Serie 15-TTA / Módulo de posición de E/S / A16B-1310-0210 Interior

PT01A — Función de posicionamiento para el PLC Serie 15-TTA

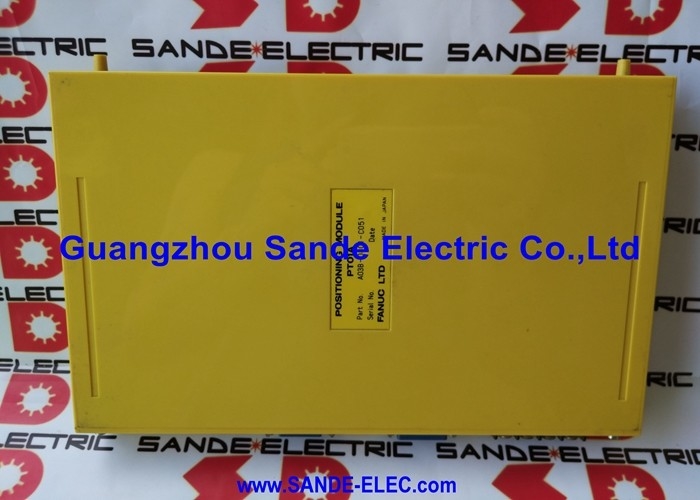

El A03B-0801-C051 es el módulo de posicionamiento PT01A de la familia de módulos de E/S A03B-0801 de FANUC, utilizado con el control CNC Serie 15-TTA. En la arquitectura de E/S modular del 15-TTA, el PT01A proporciona la función de interfaz de posicionamiento: el hardware que maneja las señales de posición y la lógica de control de posicionamiento dentro de la estructura del bus de E/S, separada de los principales ejes de control de movimiento del CNC.

El término "módulo de posicionamiento" en el contexto de E/S de la serie 15 de FANUC identifica un módulo que gestiona una función de E/S específica relacionada con la posición: leer señales de posición de interruptores de límite, referencias de codificador o sensores de posicionamiento e informar el estado de posición a la lógica de escalera del PLC (PMC) del CNC. El PT01A ocupa una ranura en la unidad base de E/S junto con los otros módulos de E/S (módulos de entrada, módulos de salida, módulos analógicos) que en conjunto forman el sistema de E/S distribuidas del 15-TTA.

Dentro de la carcasa del módulo A03B-0801-C051 se encuentra la placa de circuito impreso A16B-1310-0210. Esta PCB interna es el componente electrónico activo que realiza la función de posicionamiento del PT01A. El A16B-1310-0210 es un conjunto dentro del módulo A03B-0801-C051; no se suministra como un artículo en stock separado. Cuando la descripción de usuario hace referencia a A16B-1310-0210 como referencia de reemplazo, identifica la placa interna que determina la función del módulo y que distingue esta variante de módulo de otros módulos de la serie A03B-0801.

Especificaciones clave

A16B-1310-0210: la placa interna que define este módulo

La PCB A16B-1310-0210 dentro del A03B-0801-C051 realiza la función de posicionamiento real del módulo. Identificar la placa interna es útil para el abastecimiento del mercado de accesorios: los proveedores que tienen en stock la placa A16B-1310-0210 pueden suministrar el equivalente funcional incluso cuando el conjunto completo del módulo A03B-0801-C051 no está disponible. Sin embargo, el tablero por sí solo no es estándar en la mayoría de los proveedores; el módulo completo (A03B-0801-C051) es la unidad de transacción típica, con la referencia A16B-1310-0210 para confirmar que el módulo contiene la variante de placa interna correcta.

Preguntas frecuentes

P1: ¿Qué sistema CNC utiliza el módulo A03B-0801-C051 PT01A?

El A03B-0801-C051 está confirmado para el control CNC FANUC Serie 15-TTA, la variante de torneado de doble torreta de la plataforma CNC de alto rendimiento Serie 15. La familia de módulos de E/S A03B-0801 se utilizó con los sistemas CNC Serie 15. El módulo PT01A sirve a la posición del bus de E/S en la configuración de E/S distribuidas del 15-TTA.

P2: ¿Qué hace realmente el módulo PT01A en el sistema Serie 15-TTA?

El PT01A proporciona capacidad de interfaz de E/S relacionada con el posicionamiento dentro del sistema de módulos PLC (PMC) Serie 15. Lee señales relacionadas con la posición desde el campo (interruptores de límite, interruptores de retorno de referencia, sensores de posicionamiento) y pasa su estado a la lógica de escalera PMC del CNC a través del bus del módulo de E/S. El PMC utiliza estas entradas para gestionar secuencias de posicionamiento de la máquina, confirmación de posición del ATC y operaciones similares.

P3: ¿La placa interna A16B-1310-0210 está disponible por separado?

Los proveedores del mercado de repuestos describen el A16B-1310-0210 como "no suministrado por separado"; la unidad de transacción estándar es el conjunto completo del módulo A03B-0801-C051. Para escenarios de reparación a nivel de placa, los centros de reparación especializados de FANUC Serie 15 pueden obtener o reconstruir el A16B-1310-0210 en el contexto de una reparación completa del módulo. Comuníquese con el proveedor para confirmar si hay disponible una placa desnuda o un módulo completo.

P4: ¿Cómo se instala el A03B-0801-C051 en el sistema de E/S Serie 15-TTA?

El A03B-0801-C051 se monta en la unidad base de E/S de FANUC que alberga los módulos de E/S distribuidas de la Serie 15. Se conecta a la unidad base a través de los conectores de borde del bus de E/S y, además, a través de un pequeño bloque de terminales y conectores para cableado de señal de campo. La posición de la ranura del módulo en la unidad base determina su asignación de dirección de E/S dentro de la configuración de E/S del PMC del CNC.

P5: ¿De dónde se obtiene el A03B-0801-C051 después de la descontinuación?

A través del mercado de repuestos de piezas CNC FANUC Serie 15-TTA: especialistas de FANUC Serie 15, proveedores excedentes probados y servicios de reparación. El A03B-0801-C051 con A16B-1310-0210 confirmado en el interior es la especificación correcta. Confirme en la etiqueta del módulo que es PT01A (no otra designación PT del rango A03B-0801) antes de aceptar una unidad usada.
