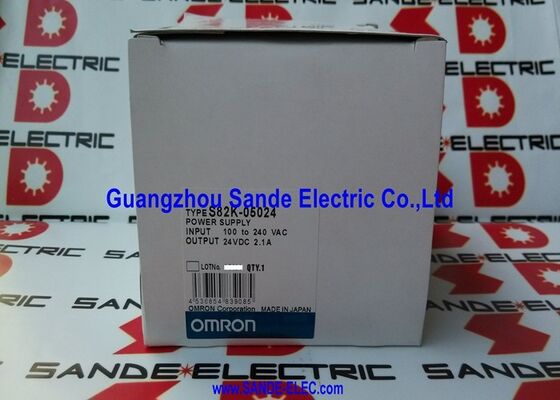

Omron S82K-05024∙ S82K Serie DIN Comutación de la red de suministro de energía 24V DC / 2.1A / 50W / 100240V AC Auto-Selección

50W a 24V CC Universal AC entrada, salida ajustable

El S82K-05024 convierte la red de corriente alterna de fase única en una fuente de corriente continua de 24 V regulada a 2.1 A (50 W) para alimentar tarjetas de E/S PLC, redes de sensores, bancos de válvulas solenoides y cargas del panel de control que absorben corriente continua de 24 V.La entrada de corriente alterna de amplio rango maneja automáticamente la fuente de corriente alterna de 100 V 240 V. La fuente de alimentación funciona sin selección de rango o cambio de enlace en ambos sistemas de corriente alterna de 100 V 120 V (América del Norte)Esta entrada universal elimina el suministro de variantes separadas de 120 V y 240 V para diferentes regiones de instalación.

El voltaje de salida se puede ajustar en el rango de 21,6 – 27,6 V de CC mediante el recortador del panel frontal.Esto permite que la salida se ajuste a fin para compensar la caída de voltaje en largas carreras de cable a cargas distribuidas, o para ajustar la salida con precisión para cargas con requisitos de tensión ajustados.Capacidad de detección remota (cuando se admita) compensa la caída del cable midiendo el voltaje en la carga en lugar de en los terminales de alimentación.

El indicador de alarma de bajo voltaje CC LOW es una característica práctica de puesta en marcha y mantenimiento el LED rojo se ilumina cuando el voltaje de salida cae a 75 90% del valor nominal,alerta temprana de un suministro sobrecargado o degradado antes de una falla completa del suministro.

Especificaciones clave

Protección contra sobrecarga y bajo voltaje

El S82K-05024 incluye un circuito de protección contra sobrecargas cuando la corriente de salida excede la corriente nominal 2.1A, la protección se activa para evitar daños térmicos.El modo de protección contra sobrecarga en la serie S82K generalmente reduce el voltaje de salida o apaga el suministro hasta que se elimine la condición de sobrecarga. Note that loads with built-in DC-DC converters can present a high inrush current at startup that may activate the overload protection transiently — Omron's documentation addresses this condition and the appropriate soft-start or sequencing approach.

Preguntas frecuentes

P1: ¿Necesita el S82K-05024 un selector de rango para el suministro de 110V vs 230V AC?

No. La entrada de selección automática maneja automáticamente 100-240V AC sin ningún cambio de enlace o interruptores de selector.que cubre todos los voltajes de alimentación estándar monofásicos en todo el mundoSimplemente conecte la fuente de corriente alterna disponible y la unidad se regula a 24 V de salida de corriente continua.

P2: ¿Se puede ajustar el voltaje de salida y cuál es el rango?

Sí. Un recortador en la unidad permite ajustar el voltaje de salida entre 21.6V DC y 27.6V DC. Utilice un pequeño destornillador para ajustar el recorte. Measure the output voltage at the load terminals with a calibrated meter before confirming the setting — a remote load with cable resistance will show a different voltage at the terminals than at the supply output.

P3: ¿Qué significa el indicador rojo DC LOW cuando se ilumina?

El LED rojo se activa cuando el voltaje de salida cae entre el 75% y el 90% del voltaje nominal de 24 V ≈ aproximadamente 18 ≈ 21,6 V. Esto indica que la fuente está sobrecargada, la entrada de CA está por debajo del rango mínimo,o el suministro mismo se está degradandoEl indicador verde se oscurece simultáneamente a medida que el voltaje baja. Investigue la causa antes de que el suministro falle por completo.

P4: ¿Se pueden hacer paralelas dos unidades S82K-05024 para obtener una mayor corriente de salida?

Las fuentes de alimentación conmutadas requieren condiciones específicas para el funcionamiento paralelo. Consulte la documentación de la serie S82K para obtener orientación sobre la conexión paralela.un suministro puede llevar la carga completa mientras el otro se ejecuta sin carga o en un ciclo entre sobrecarga y recuperación.

P5: La S82K-05024 ha sido descontinuada. ¿Hay un reemplazo actual de Omron?

La serie S82K ha sido sucedida por las nuevas familias de suministro de energía de conmutación de Omron, incluidas las series S8VK y S8FS.1A / 50W con un factor de forma similar y montaje en rieles DINConfirme que las dimensiones, el diseño del terminal y el conjunto de características del panel de reemplazo coinciden con los requisitos de espacio y aplicación antes de reemplazarlo.
