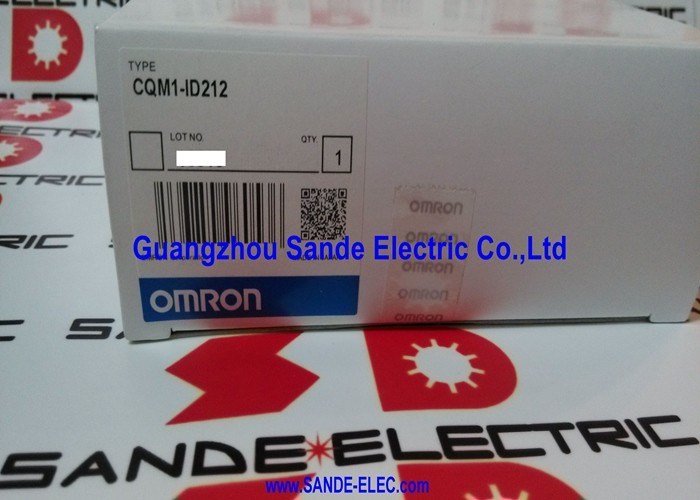

El módulo OMRON CQM1-ID212 CQM1-ID212 CQM1ID212

CQM1-ID212∙ Omron CQM1 16-punto 24VDC módulo de entrada de CC NPN / PNP / 6mA / compartido común / bloque terminal / respuesta de 8ms

16 entradas en un módulo Compacta I/O Expansión para el CQM1

El CQM1-ID212 es un módulo de expansión de E/S de enchufe directo para los sistemas de controladores programables CQM1 y CQM1H.Se conecta a través de los conectores del bus lateral no hay cableado separado entre el módulo y la CPULos dispositivos de campo se conectan directamente al bloque terminal del módulo.

16 puntos de entrada por módulo manejan las señales estándar de sensores y interruptores que se encuentran en las aplicaciones de control de máquinas: interruptores de límite, sensores fotoeléctricos, interruptores de proximidad, botones manuales,y los contactos de bloqueo de seguridadEn la configuración máxima del CQM1, cada ID212 contribuye con 16 puntos de entrada al recuento total de E/S del sistema.

Especificaciones clave

Tiempo de respuesta configurable Immunidad al ruido vs. velocidad

El tiempo de respuesta predeterminado de 8 ms se aplica tanto a las transiciones ON-to-OFF como OFF-to-ON. Esto se establece en la configuración del PLC CQM1. El rango configurable es de 0 a 32 ms en pasos de 1 ms.

Tiempo de respuesta más largo (por ejemplo, 16 ms):Filtra el ruido eléctrico de fuentes tales como contactores, solenoides o cables largos.Las transiciones falsas más cortas que el tiempo establecido se ignoran la entrada sólo registra un cambio de estado si la señal permanece estable durante todo el período de filtroÚtil en ambientes eléctricos ruidosos.

Tiempo de respuesta más corto (por ejemplo, 0 ′ 2 ms):Se requiere para fuentes de señal rápidas: sensores de alta velocidad, interruptores de posición en máquinas de movimiento rápido o señales de control que cambian de estado rápidamente y deben detectarse rápidamente.no se aplica ningún filtro digital se lee la señal de entrada en bruto.

La selección se realiza por módulo a través de la configuración del PLC, no por punto ¢ todas las 16 entradas del CQM1-ID212 comparten el mismo tiempo de respuesta.

Escenarios de aplicación

Entrada del sensor de la máquina herramienta:Un centro de mecanizado CNC agrega un CQM1-ID212 al sistema CQM1 para manejar sensores de presencia de herramientas, interruptores de límite en protectores de ejes y señales de retroalimentación del sistema de refrigerante.Las 16 entradas del módulo cubren el complemento completo del sensor de la máquina en una ranura del módulo.

Control del transportador:Un transportador de embalaje utiliza CQM1-ID212 para sensores fotoeléctricos que detectan la presencia del producto en cada estación.El tiempo de respuesta configurable se establece en 8 ms para filtrar el rebote de contacto en las señales de salida de los sensores mientras se detectan los huecos del producto a velocidades de línea normales.

Panel de sensores mixtosUn panel de la máquina utiliza tanto los interruptores de proximidad NPN (para la detección de metales ferrosos) como los contactos de la puerta de seguridad de salida PNP.El CQM1-ID212 maneja ambos en el mismo módulo ̇ sin necesidad de módulos de entrada separados o convertidores de polaridad.

Preguntas frecuentes

P1: ¿Pueden estar activas simultáneamente las 16 entradas del CQM1-ID212?

Sí, el CQM1-ID212 admite un encendido simultáneo del 100%, y todas las 16 entradas pueden estar en estado activo al mismo tiempo a 24VDC sin exceder la potencia nominal del módulo.La corriente de fondo de 85mA se adapta a condiciones de entrada con carga completa.

P2: ¿Qué CPUs CQM1 son compatibles con el CQM1-ID212?

El CQM1-ID212 es compatible con las series de CPU CQM1 y CQM1H. Para el CQM1H, los modelos de unidades de CPU CQM1H-CPU21, CPU51 y CPU61 aceptan módulos de expansión de E/S, incluyendo el ID212.La expansión máxima de la E/S depende del modelo de la CPU, por ejemplo, el CQM1H-CPU61 admite hasta 11 unidades de expansión de E/S. Consulte la hoja de datos de la CPU específica para el número máximo de unidades de E/S y la capacidad total de puntos.

P3: ¿Cómo se conecta físicamente el CQM1-ID212 a la unidad de CPU CQM1?

El módulo se conecta a través del conector de bus del CQM1 en el lado izquierdo del módulo, el mismo conector utilizado para todas las unidades de expansión de E/S del CQM1.No se requiere ningún cable de cinta o cableado de bus de E/S externoLa arquitectura modular de conexión lateral permite añadir o quitar módulos sin perturbar el cableado de los módulos adyacentes..

P4: ¿Se comparte el tiempo de respuesta entre los 16 puntos de entrada del CQM1-ID212?

Sí. El tiempo de respuesta se establece por módulo en la configuración del PLC, no por punto individual. Todas las 16 entradas en un solo CQM1-ID212 comparten el mismo ajuste de filtro.Si diferentes puntos del mismo sistema requieren tiempos de respuesta diferentes, colocar los sensores que necesitan una respuesta más rápida en un módulo ID212 separado y configurar el tiempo de respuesta de cada módulo de forma independiente.

P5: ¿Cuál es la duración mínima de la señal de entrada que el CQM1-ID212 puede detectar con fiabilidad?

Con un tiempo de respuesta mínimo de 0 ms (sin filtro digital), el módulo puede detectar señales de entrada tan cortas como aproximadamente 0.1 ms (100 microsegundos) cuando se activa como entrada de interrupción en CPU compatibles CQM1HEn el escaneo cíclico estándar, la duración mínima de la señal detectable es aproximadamente igual a un ciclo de escaneo PLC, típicamente de 1 a 10 ms dependiendo de la longitud del programa.Se pueden perder pulsos muy cortos de menos de un ciclo de exploración en la actualización de E/S cíclica estándar..
