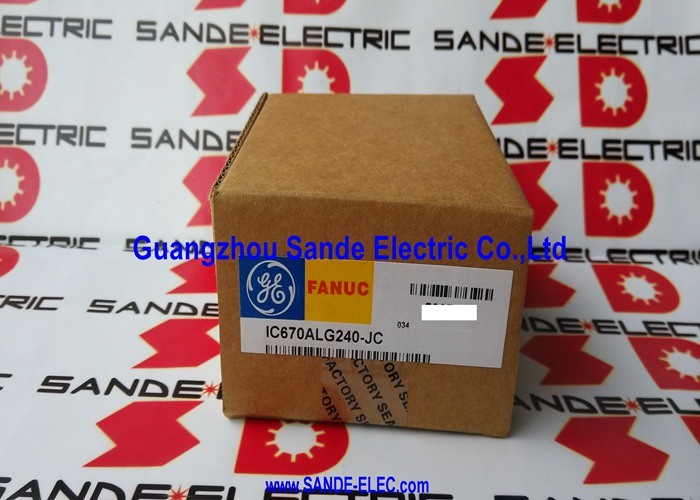

GE FANUC IC670ALG240 Módulo de entrada analógica de 16 canales IC670ALG240-JC IC67OALG24O-JC

IC670ALG240-JC | Módulo de entrada de corriente analógica de 16 canales de control de campo GE Fanuc: 4–20 mA / 16 bits / ±0,1 % / 10 ms / 250 Ω / 24 V CC / alarma de cable abierto / Rev JC

16 canales en un grupo: alta densidad a bajo costo por punto

El IC670ALG240-JC coloca las 16 entradas de corriente analógicas en una única configuración agrupada. Los 16 canales comparten algo en común. Esto es apropiado cuando todos los transmisores conectados comparten la misma referencia de tierra, lo cual es típico de la mayoría de las instalaciones de bucle de 4 a 20 mA donde los instrumentos de campo están conectados a tierra en un panel común.

Dieciséis entradas en un módulo significa una ranura para módulo, un bloque de terminales y una conexión de alimentación. Dieciséis módulos analógicos separados ocuparían 16 ranuras. Para instalaciones donde la densidad de medición es importante (monitoreo del nivel del parque de tanques, medición de temperatura en múltiples zonas, medición de flujo de múltiples flujos), la arquitectura agrupada de 16 canales reduce el espacio ocupado por el hardware y la complejidad del cableado a costa del aislamiento de canal a canal.

Especificaciones clave

Soporte para transmisores de 2 y 3 cables

El IC670ALG240-JC admite transmisores de corriente de 2 y 3 cables:

transmisores de 2 hilos(alimentado por bucle): el módulo suministra alimentación de bucle, el transmisor modula la corriente de 4 mA a 20 mA en respuesta a su variable de proceso. La mayoría de los transmisores de campo (presión, temperatura, nivel, flujo) son de 2 hilos.

transmisores de 3 hilos(alimentado por separado): El transmisor tiene su propia conexión de alimentación independiente; la salida de corriente se conecta entre el terminal de señal y el común. El IC670ALG240-JC acepta cualquier tipo sin reconfiguración de hardware.

Para señales de 4 a 20 mA, la impedancia de entrada de 250 Ω produce de 1 V a 5 V en los terminales de entrada, dentro del rango operativo normal del ADC interno. A 0 mA (condición de cable abierto), la entrada cae a 0 V, lo que se distingue del mínimo válido de 4 mA, lo que permite la detección de cable abierto.

Alarma de cable abierto: detección automática de fallas para bucles de 4 a 20 mA

En la medición de bucle de 4 a 20 mA, un cable roto o un transmisor fallido reducen la corriente del bucle a cero. La corriente cero se distingue del mínimo de cero activo de 4 mA: una corriente inferior a 4 mA no puede representar una señal de proceso válida. El IC670ALG240-JC monitorea cada canal en modo 4–20 mA y activa una alarma de cable abierto cuando la corriente cae por debajo del rango válido. La alarma se informa automáticamente al procesador host como un comando de diagnóstico, sin necesidad de cambiar el programa de escaneo.

Las alarmas por encima y por debajo del rango siguen el mismo principio: los niveles de umbral configurables activan informes de diagnóstico cuando los valores del proceso exceden los límites operativos normales.

Montaje del bloque de terminales: reemplazo del módulo sin recableado

El IC670ALG240-JC se monta en un bloque de terminales que lleva el cableado de campo. El módulo se conecta al bloque de terminales; el bloque de terminales permanece fijo en la superficie de montaje con todos los cables de campo conectados.

Cuando es necesario reemplazar un módulo, el módulo se extrae del bloque de terminales sin desconectar ningún cable de campo. Un módulo de reemplazo, calibrado y configurado, se coloca en el mismo bloque de terminales. Los 16 bucles analógicos se vuelven a conectar al instante. Sin recableado, sin pruebas de continuidad, sin riesgo de cableado cruzado durante el mantenimiento. En un entorno de proceso que funciona las 24 horas del día, los 7 días de la semana, esta es la diferencia entre un cambio de módulo de 15 minutos y un trabajo de recableado y prueba de 4 horas.

Escenarios de aplicación

Inventario del parque de tanques:16 transmisores de nivel en un campo de tanques de almacenamiento: uno por tanque en una batería de 16 tanques. Todas las señales de 4–20 mA se conectan a un IC670ALG240-JC. La velocidad de actualización de 10 ms del módulo proporciona datos de nivel casi en tiempo real para el cálculo del inventario.

Monitoreo de temperatura multizona:16 transmisores de termopar (tipo de salida de 4–20 mA) para medición de temperatura de la zona del horno. La resolución de 16 bits proporciona una resolución fina de temperatura en todo el rango de medición, lo cual es relevante para hornos donde la coincidencia de puntos de ajuste de zona a zona es importante.

Adquisición de variables de proceso para DCS:Los instrumentos de campo (flujo, presión, temperatura, nivel) en una planta de proceso proporcionan señales de 4 a 20 mA. El IC670ALG240-JC agrega 16 canales al bus Genius Field Control para su transmisión al DCS host.

Preguntas frecuentes

P1: ¿Qué unidad de interfaz de bus (BIU) se requiere para el IC670ALG240-JC?

El IC670ALG240-JC se instala en un bus de control de campo Genius y se comunica a través de una unidad de interfaz de bus (BIU). La BIU compatible depende del tipo de bus: el IC670GBI102 es la unidad de interfaz de bus Genius estándar para la serie Field Control. El módulo se configura a través de la BIU utilizando un programador portátil o desde la aplicación del procesador host.

P2: ¿Cuál es la diferencia entre las especificaciones de 12 y 16 bits indicadas para este módulo?

Varias fuentes hacen referencia a diferentes resoluciones. La cifra verificada para el IC670ALG240 es de 16 bits, lo que proporciona 65 536 niveles de conteo discretos en todo el rango de entrada de 0 a 25 mA. La cifra de 12 bits aparece en algunos catálogos más antiguos y puede reflejar revisiones de hardware anteriores. La revisión JC lleva una resolución ADC de 16 bits.

P3: ¿Cómo se configura el escalado en el IC670ALG240-JC?

Tres rangos de escala predefinidos cubren los estándares de entrada del transmisor estándar de 4–20 mA y 0–20 mA. Una opción de escala personalizada configurada por el usuario permite que el módulo informe valores en unidades de ingeniería (por ejemplo, 0–100 % para un transmisor de flujo, 0–1000 °C para un transmisor de temperatura) directamente al programa host sin conversión en la lógica de escalera. La configuración de escalado se realiza a través de la interfaz de programación BIU.

P4: ¿El sufijo -JC afecta la compatibilidad con los sistemas de control de campo existentes?

El sufijo JC identifica la revisión del hardware. Todas las revisiones del IC670ALG240 son funcionalmente compatibles con el sistema Genius Field Control y utilizan el mismo bloque de terminales. Una revisión JC cae en el mismo bloque de terminales que una revisión anterior sin cambios de cableado o configuración.

P5: ¿Qué sucede con la lectura del canal durante una condición de cable abierto?

Cuando un canal detecta una condición de cable abierto (corriente por debajo del umbral de 4 mA en modo 4–20 mA), el módulo informa la alarma al host y continúa monitoreando el canal. El valor convertido del canal se mantiene en la última lectura válida o se establece en un valor predeterminado configurable: el programa host lee el indicador de alarma y maneja el valor del canal de acuerdo con la estrategia de respuesta a fallas programada.
