FANUC A20B-1000-0770 | PCB de fuente de alimentación PSU1 / PSU2 — F12/F120/F15/F150 CNC + Robot RH / E1 / G1

Fuente de alimentación para dos generaciones: CNC y robot

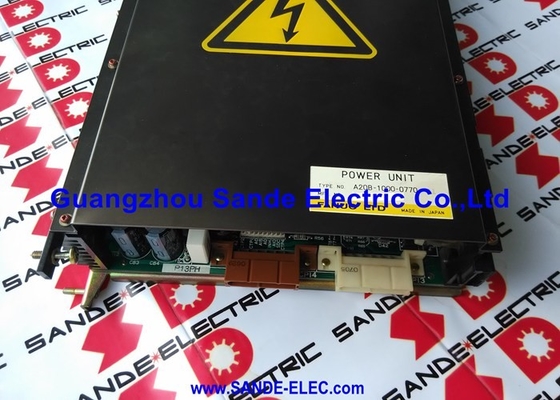

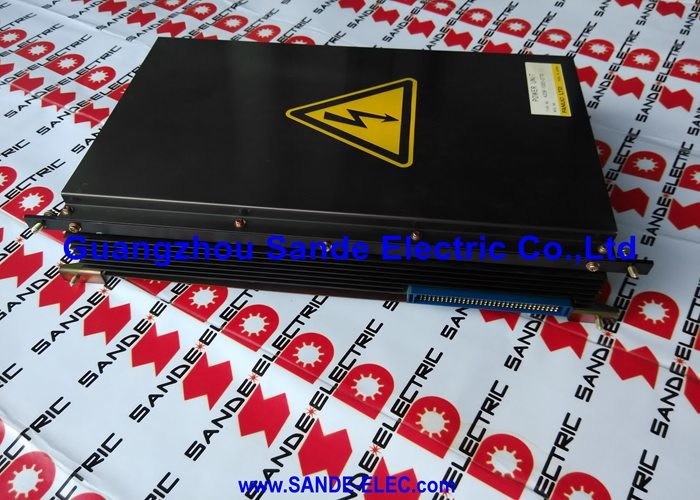

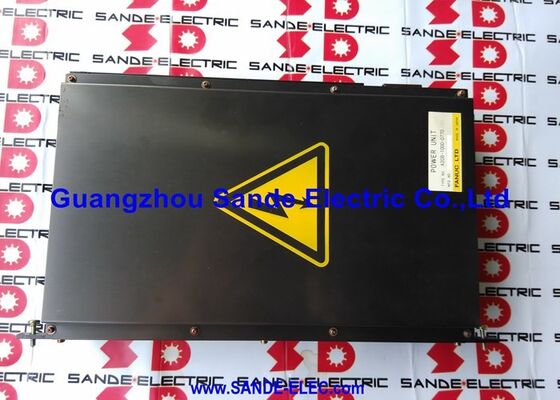

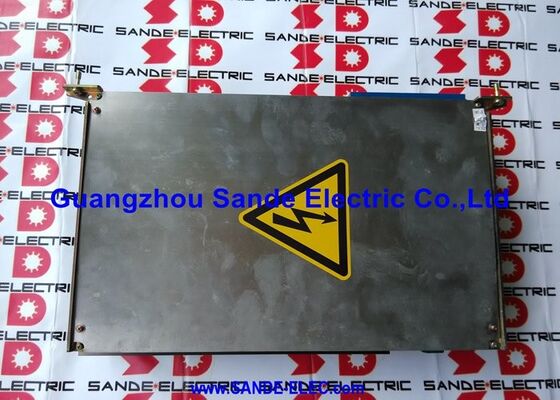

El A20B-1000-0770 es la PCB PSU (Unidad de fuente de alimentación) para los controles CNC de las series F12/F120 y F15/F150 de FANUC y el controlador del robot RH. Ocupa la posición PSU1 o PSU2 dentro del bastidor de suministro de energía del controlador, convirtiendo la entrada de CA y los voltajes del bus interno en los suministros de CC regulados que las placas de circuito del control requieren para su funcionamiento.

La designación de fuente de alimentación #12/120 / 15/150 cubre dos generaciones distintas de controles CNC: las series F12 y F120 (controles CNC compactos de alto rendimiento para mecanizado y torneado) y las series F15 y F150 (CNC multieje de alta capacidad para mecanizado complejo). La misma PCB A20B-1000-0770 sirve a las posiciones de la fuente de alimentación en ambas familias de controladores. Las designaciones E1 y G1 dentro de la configuración de salida de energía identifican variantes de salida de voltaje específicas de esta placa, que coinciden con la posición particular del bastidor del controlador.

La aplicación de controlador de robot RH la convierte en una de las pocas placas de fuente de alimentación de la serie A20B-1000 de FANUC que sirve tanto para controles de máquinas herramienta CNC como para controladores de robots. La arquitectura de energía de estos controladores FANUC es lo suficientemente común como para que un solo diseño de placa de fuente de alimentación sirva para múltiples plataformas, un enfoque de diseño que simplificó el inventario de piezas de FANUC y amplió la aplicabilidad de la placa en todas las líneas de productos.

Especificaciones clave

Síntomas de falla y aislamiento de fallas

Un A20B-1000-0770 fallido generalmente se manifiesta cuando el controlador no se enciende o el CNC/robot pierde voltajes regulados específicos que causan que un área funcional falle mientras otras continúan. La PCB de la fuente de alimentación genera múltiples rieles de voltaje: una falla de un riel mientras otros permanecen dentro de las especificaciones puede producir fallas parciales del sistema que aparecen como fallas intermitentes en lugar de una pérdida completa de energía.

Cuando el controlador muestra una alarma de fuente de alimentación o no completa su secuencia de inicio, mida los voltajes de salida de CC en los puntos de prueba de la fuente de alimentación (a los que se hace referencia en la documentación de mantenimiento eléctrico del controlador) antes de concluir que la PCB de la fuente de alimentación ha fallado. Confirme que el voltaje de entrada de CA en la entrada del suministro esté dentro de las especificaciones y que la carga aguas abajo no tenga un cortocircuito que consuma corriente excesiva.

Preguntas frecuentes

P1: ¿A qué controladores FANUC sirve la fuente de alimentación A20B-1000-0770?

El A20B-1000-0770 sirve como PSU1 o PSU2 en los controles CNC de la serie F12/F120 de FANUC, los controles CNC de la serie F15/F150 y el controlador de robot RH de FANUC. La posición específica de la fuente de alimentación (PSU1 o PSU2) y la configuración de salida E1/G1 determinan qué posición en un controlador específico ocupa esta placa.

P2: ¿Cuál es la diferencia entre las posiciones PSU1 y PSU2?

En los controladores FANUC que utilizan una arquitectura de PSU dual, PSU1 y PSU2 suministran diferentes conjuntos de salidas de CC reguladas a diferentes secciones del circuito del controlador; por ejemplo, alimentación lógica para las placas de CPU frente a alimentación para las placas de interfaz de E/S. El A20B-1000-0770 puede servir en cualquier posición; Los rieles de voltaje específicos que proporciona están configurados mediante puentes de hardware o la variante de salida E1/G1. Confirme la posición y la variante en la documentación de la ranura de fuente de alimentación del controlador.

P3: El controlador se enciende pero un área funcional (por ejemplo, todos los ejes o todas las E/S) no responde. ¿Podría ser la fuente de alimentación la falla?

Sí. Si la PCB de la fuente de alimentación no puede suministrar un riel de voltaje mientras otros permanecen activos, el área funcional alimentada por ese riel pierde energía mientras que el resto del controlador funciona normalmente. Esto produce fallas parciales que se asemejan a fallas de placa o problemas de software. Mida los voltajes de salida de CC de la fuente de alimentación en los puntos definidos en las especificaciones eléctricas del controlador; un voltaje fuera de tolerancia o ausente confirma que la fuente de alimentación es la falla.

P4: ¿Se puede reparar el A20B-1000-0770?

Sí, la reparación está ampliamente disponible y es el enfoque estándar para esta unidad descontinuada. Los puntos de falla comunes incluyen capacitores electrolíticos (falla por aumento de ESR o fuga de electrolito), componentes rectificadores y circuitos integrados de controlador PWM. Los servicios especializados de reparación de fuentes de alimentación de FANUC llevan dispositivos de prueba de carga para configuraciones de controlador F12/F15 y RH para verificar la placa reparada en condiciones de carga actuales realistas antes de su devolución.

P5: ¿De dónde se obtiene el A20B-1000-0770 después de su descontinuación?
