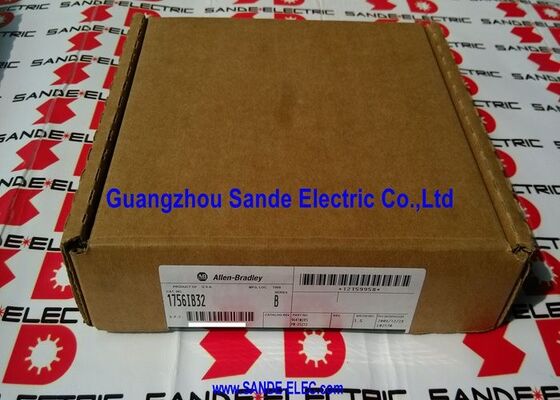

ControlLogix 32 I Módulo de punto de hundimiento 1756IB32 1756 IB32 1756IB32

Allen-Bradley 1756-IB32 | Módulo de Entrada Digital DC de 32 Puntos 12/24V ControlLogix

Número de pieza: 1756-IB32

Fabricante: Rockwell Automation / Allen-Bradley (EE. UU.)

Tipo de producto: Módulo de Entrada Digital — 32 Puntos DC

32 Puntos de Entrada Discreta en una Sola Ranura

El 1756-IB32 empaqueta 32 puntos de entrada digital DC en una sola ranura del chasis 1756 ControlLogix. Cada punto lee el estado de encendido/apagado de un dispositivo de campo — un interruptor de límite, sensor de proximidad, botón pulsador, retroalimentación de solenoide, sensor fotoeléctrico o cualquier señal discreta de 12/24V DC — y mapea ese estado en la tabla de datos de entrada del controlador para que el programa Logix actúe sobre él.

Con 32 puntos por ranura, el 1756-IB32 ofrece la mayor densidad de entrada en la gama estándar de módulos de entrada DC ControlLogix. Para máquinas o procesos con un gran número de entradas discretas, esto reduce el número total de ranuras y el espacio del chasis requerido. Un solo 1756-IB32 maneja lo que necesitaría dos o tres módulos de menor densidad para cubrir.

El módulo acepta entradas de 12V DC y 24V DC — los voltajes de suministro de dispositivos de campo más comunes en la automatización industrial. Es compatible con el cableado tanto de sensores de salida de sumidero (NPN) como de fuente (PNP), eliminando la necesidad de especificar un módulo separado para cada tipo de salida de sensor en una instalación con sensores mixtos.

Densidad de Cableado y Formato del Conector

Con 32 entradas y los comunes de 24V asociados, el 1756-IB32 utiliza un conector RTB (Bloque de Terminales Removible) de alta densidad. El RTB de 40 posiciones acomoda las 32 señales de entrada más los terminales comunes y de alimentación. El RTB está codificado para evitar una colocación incorrecta y puede ser pre-cableado antes de que el módulo se instale en el chasis, permitiendo la pre-terminación del cableado de campo durante la construcción del gabinete.

Especificaciones Clave

Preguntas Frecuentes

P1: El 1756-IB32 muestra varios puntos de entrada como ENCENDIDOS en la etiqueta del controlador, pero no hay dispositivos de campo energizados. ¿Cuál es la causa?

Los estados de encendido fantasma en entradas no energizadas son causados por corriente de fuga del cableado de campo o sensores flotando por encima del umbral de apagado. Los sensores de estado sólido — particularmente los de dos hilos — pasan una pequeña corriente residual incluso cuando están apagados. Con 32 puntos en un solo módulo, la fuga acumulada de múltiples sensores puede empujar las entradas individuales por encima del umbral de encendido. Instale resistencias de purga (típicamente 5–10 kΩ) en paralelo con los terminales de entrada afectados para proporcionar una ruta de retorno para la corriente de fuga.

P2: ¿Se puede usar el 1756-IB32 con sensores NPN (sumidero de corriente) y PNP (fuente de corriente) en el mismo módulo simultáneamente?

Sí. El 1756-IB32 es compatible con el cableado de sensores NPN y PNP — el circuito de entrada del módulo acepta corriente de ambas direcciones. Los sensores NPN se conectan con la salida del sensor al terminal de entrada y el común conectado al común de +24V del módulo (terminal V). Los sensores PNP conectan la salida del sensor directamente al terminal de entrada con el común a 0V. Ambos tipos pueden coexistir en el mismo módulo.

P3: El RTB del 1756-IB32 está codificado. ¿Es la clave transferible entre módulos del mismo tipo?

Sí. La clave del RTB está diseñada para ser transferida del módulo antiguo al módulo nuevo durante el reemplazo, asegurando que el conector del cableado de campo solo pueda ser reinsertado en el tipo de módulo correcto. Retire la clave del módulo defectuoso, transfiérala al 1756-IB32 de reemplazo, y el RTB pre-cableado se montará directamente en el nuevo módulo sin necesidad de recablear.

P4: El controlador Logix muestra fallas de conexión de E/S para el 1756-IB32. Los indicadores LED del módulo son normales. ¿Qué se debe verificar?

Una falla de conexión de E/S con LEDs normales del módulo apunta a un problema de comunicación del backplane en lugar de hardware del circuito de entrada. Vuelva a colocar el módulo en su ranura — el conector del backplane 1756 es la causa más común de fallas intermitentes de conexión de E/S. Si volver a colocar el módulo no resuelve la falla, verifique el backplane del chasis en esa ranura en busca de daños mecánicos o contaminación.

P5: ¿Es el 1756-IB32 compatible con todas las revisiones de chasis y controladores ControlLogix?

El 1756-IB32 es compatible en toda la plataforma ControlLogix — chasis 1756-A4 a 1756-A17, y todos los procesadores ControlLogix desde la serie original 1756-L1 hasta la serie actual 1756-L8x. No se aplican restricciones de revisión de firmware o hardware a las implementaciones estándar de ControlLogix. Confirme cualquier requisito específico de GuardLogix (PLC de seguridad) por separado si el módulo se está agregando a un sistema de seguridad.
