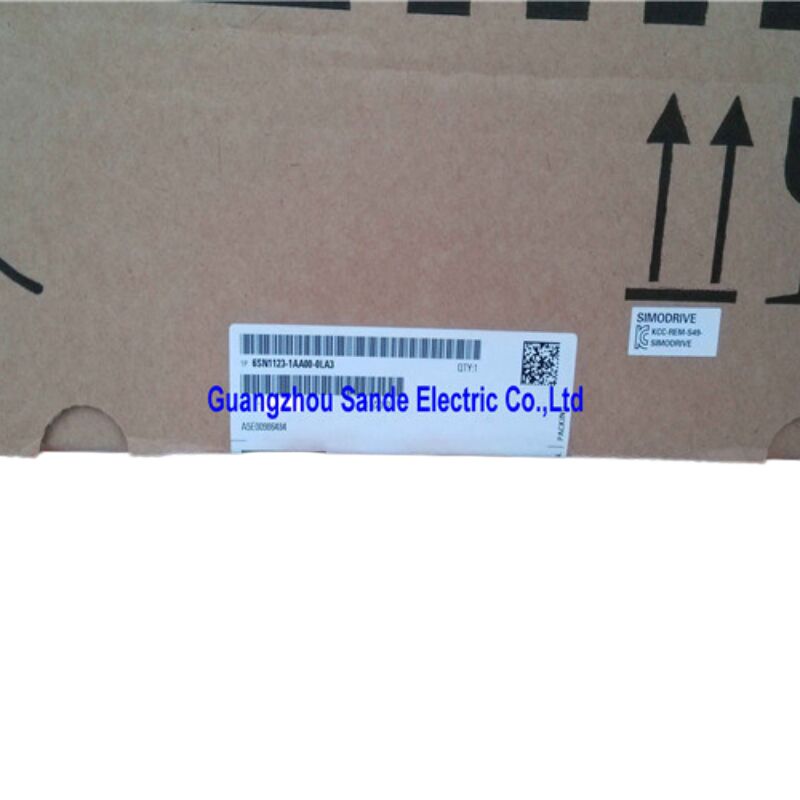

Módulo de Potencia Siemens 6SN1123-1AA00-0LA3 SIMODRIVE 611

Monoeje | Refrigeración Interna | 42A Avance / 45A Eje | 380–480 VAC | Repuesto Original

El Módulo de Accionamiento Que Mantiene Girando el Eje

En cualquier máquina herramienta CNC construida con la arquitectura SIMODRIVE 611 de Siemens, el módulo de potencia es el corazón eléctrico de cada eje. Se sitúa entre el bus de CC y el motor, convirtiendo el voltaje del enlace de CC en la salida de frecuencia y voltaje variable que el motor servo o del eje realmente necesita. Cuando ese módulo falla, el eje se detiene y la máquina se detiene con él.

El 6SN1123-1AA00-0LA3 es la designación de repuesto propia de Siemens para este módulo de potencia SIMODRIVE 611 monoeje con refrigeración interna. Su doble capacidad de corriente, 42A para motores de avance (síncronos) y 45A para motores del eje principal (asíncronos), lo convierte en una de las variantes de mayor corriente de la familia 6SN1123, adecuada para accionamientos de eje más pesados y ejes de avance de alto par en centros de mecanizado y centros de torneado medianos y grandes.

Especificaciones Técnicas

Qué Hace Este Módulo Dentro del Sistema SIMODRIVE 611

El SIMODRIVE 611 es una arquitectura de accionamiento modular. Un grupo de accionamiento completo consta de un módulo de fuente de alimentación (la unidad de entrada/regeneración, típicamente de la serie 6SN1145 o 6SN1146), uno o más módulos de potencia como este, y una unidad de control para cada eje. La fuente de alimentación se encarga de la conversión CA-CC y mantiene el bus de CC, que típicamente funciona a 540–600V CC, mientras que cada módulo de potencia extrae de ese bus compartido y acciona de forma independiente su motor asignado.

El 6SN1123-1AA00-0LA3 recibe el voltaje del bus de CC, comandos de conmutación PWM de su unidad de control emparejada y retroalimentación del codificador a través del conjunto de cables del motor. Luego sintetiza la salida de CA trifásica al motor a la frecuencia, voltaje y ángulo de fase exactos requeridos por el bucle de control de posición y velocidad. El ventilador interno extrae el calor generado por los transistores de conmutación IGBT durante este proceso, lo que permite que el módulo funcione continuamente a plena corriente nominal dentro de un entorno de panel estándar.

El grado de protección IP20 significa que este módulo está diseñado para su instalación dentro de un armario eléctrico cerrado, no para la exposición directa al entorno de refrigeración de la máquina herramienta.

Capacidades de Corriente: Avance vs. Eje — Por Qué Ambas Importan

La doble capacidad de corriente no es una peculiaridad, refleja cómo SIMODRIVE 611 maneja los dos tipos de motores fundamentalmente diferentes que puede accionar.

Los accionamientos de avance suelen utilizar servomotores de CA síncronos (como los de las series Siemens 1FT6 o 1FK7), que entregan un par preciso y control de posición a la corriente nominal de 42A en este módulo. Los accionamientos de eje utilizan motores de inducción asíncronos (como los de las series 1PH4 y 1PH7), que tienen características magnéticas diferentes y necesitan un límite de corriente algo mayor para alcanzar su potencia nominal, de ahí la capacidad nominal de 45A para el eje.

Un único módulo de potencia físico puede configurarse para cualquiera de las dos funciones a través de los ajustes de parámetros en la unidad de control de accionamiento emparejada. Los fabricantes de máquinas herramienta eligen el módulo apropiado en función del tipo de motor que se conectará, asegurando que ni el eje de avance ni el eje principal se empujen contra su límite de corriente durante los cortes de par máximo.

Dónde Se Encuentra Este Módulo en Servicio

El 6SN1123-1AA00-0LA3 se ha instalado en una amplia gama de máquinas herramienta equipadas con Siemens desde la introducción del SIMODRIVE 611. Las máquinas anfitrionas típicas incluyen:

• Centros de mecanizado horizontales y verticales — típicamente accionando un eje de alto par o un eje Z pesado
• Centros de torneado CNC — eje principal o eje de herramientas vivas
• Sistemas de mecanizado de alta velocidad — donde la rigidez del eje y la entrega de corriente dinámica son críticas para la calidad de la superficie
• Líneas de producción automatizadas — accionamientos de eje integrados dentro de máquinas de transferencia y celdas de fabricación flexibles
• Rectificadoras — donde la estabilidad del eje a velocidad constante determina directamente la precisión de la pieza
• Equipos de corte por electroerosión y láser — accionamientos de posicionamiento de eje que requieren una entrega de corriente estable a carga media-alta

El módulo se integra con los controladores CNC SINUMERIK (840D, 840Di, 810D y otros) a través de la unidad de control SIMODRIVE 611 acompañante, que maneja la comunicación entre el CNC y la etapa de potencia.

Refrigeración Interna: Autónoma, Lista para Armario

La designación "refrigeración interna" significa que este módulo se auto-refrigera completamente mediante su ventilador integrado; no requiere un soplador externo montado en la puerta del armario o una disposición de conducto de refrigeración separada. El calor se extrae a través del cuerpo del módulo y se expulsa por la parte trasera o superior, lo que lo hace compatible con las instalaciones de armarios de estilo "librería" SIMODRIVE 611 estándar donde los módulos se asientan uno al lado del otro en el riel del conector del bus de CC.

Mantener el ventilador de refrigeración integrado en buen estado de funcionamiento es uno de los pasos de mantenimiento preventivo más importantes para este módulo. Un ventilador degradado o detenido conduce a un apagado térmico en el mejor de los casos, y a una falla del transistor IGBT en el peor. El reemplazo del ventilador es una operación de servicio; los ventiladores están disponibles como componentes de repuesto separados del módulo en sí.

Estado de Repuesto y la Realidad del Mercado de Accesorios

Siemens descontinuó oficialmente el 6SN1123-1AA00-0LA3 de la producción estándar en abril de 2015, colocándolo en la categoría de ciclo de vida de repuestos. Esto no significa que el módulo haya desaparecido del mercado; la base instalada de sistemas SIMODRIVE 611 en producción activa a nivel mundial es vasta, y la respuesta del mercado de accesorios ha sido proporcionalmente robusta.

Unidades certificadas de stock nuevo antiguo, unidades reacondicionadas de fábrica y módulos reparados profesionalmente están ampliamente disponibles en especialistas en SIMODRIVE 611. Proveedores de renombre prueban estas unidades en bancos de prueba SIMODRIVE 611 a plena carga con motores servo Siemens reales antes del envío, verificando el comportamiento del bus de CC, la salida de corriente y la respuesta a fallas en ambos rangos de corriente de avance y eje.

Preguntas Frecuentes

P1: ¿Cuál es la diferencia entre el 6SN1123-1AA00-0LA3 y otras variantes 6SN1123 como el 0DA1 o el 0CA1?

La familia de números de pieza 6SN1123 cubre todos los módulos de potencia SIMODRIVE 611 monoeje y de doble eje con refrigeración interna. Los caracteres del sufijo codifican la capacidad de corriente y el número de ejes. El 0LA3 es un módulo monoeje con una capacidad de 42A/45A, una de las variantes monoeje de mayor corriente. El 0DA1 también es monoeje pero con una capacidad menor (18A/24A), mientras que el 0CA1 y similares tienen capacidades aún menores. Elegir el sufijo correcto es crítico; sustituir un módulo de menor capacidad por el 0LA3 en un eje de alta corriente resultará en fallas por sobrecarga térmica.

P2: ¿Se puede usar este módulo de potencia sin una unidad de control SIMODRIVE 611?

No. El módulo de potencia proporciona la etapa de conmutación de alta corriente pero no tiene inteligencia de control de motor por sí solo. Debe emparejarse con una unidad de control SIMODRIVE 611 compatible (variante analógica o digital, dependiendo del sistema de control), que maneja la regulación de corriente, el control de velocidad, la interfaz del bucle de posición con el CNC SINUMERIK y la monitorización de fallas. El módulo de potencia y la unidad de control se montan físicamente juntos en una configuración de "librería" en el bus de CC.

P3: ¿Cómo sé si este módulo ha fallado en lugar de la unidad de control o el motor?

SIMODRIVE 611 proporciona indicadores LED de falla tanto en el módulo de potencia como en la unidad de control. Un LED rojo en el módulo de potencia típicamente indica una falla de hardware interna: sobrecorriente, sobretensión en el bus de CC o falla de un transistor. Si los LED de la unidad de control indican un estado normal pero el módulo de potencia muestra una falla, el módulo de potencia es el principal sospechoso. El software de puesta en marcha SimoCom U de Siemens puede consultar el búfer de diagnóstico del accionamiento para códigos de falla específicos, lo que reduce significativamente el diagnóstico antes de comprometerse a un cambio de módulo.

P4: ¿Es seguro operar el módulo a la capacidad nominal completa de 45A del eje de forma continua?

La corriente nominal completa continua es permisible dentro del límite de temperatura ambiente especificado de 45°C con el ventilador de refrigeración interno funcionando correctamente. Para aplicaciones donde el eje opera regularmente cerca del límite de corriente (cortes de desbaste pesados, por ejemplo), es importante verificar que la temperatura ambiente del armario se mantenga dentro de las especificaciones y que el ventilador esté limpio y funcionando a plena velocidad. El manual de configuración SIMODRIVE 611 de Siemens proporciona curvas de reducción de potencia para temperaturas ambiente elevadas.

P5: ¿Cuál es la vida útil esperada de un 6SN1123-1AA00-0LA3 reacondicionado y qué se debe reemplazar preventivamente?

Un módulo reacondicionado profesionalmente típicamente reemplaza los condensadores electrolíticos (que envejecen con las horas de funcionamiento y los ciclos térmicos), el ventilador de refrigeración interno y cualquier transistor IGBT degradado. Con esos componentes renovados, se puede lograr una vida útil comparable a la de una unidad nueva. El elemento preventivo más importante después de la instalación es el ventilador; Siemens recomienda inspeccionar los ventiladores de refrigeración del sistema de accionamiento en un intervalo de mantenimiento programado. El reemplazo de condensadores cada 8–10 años o según las horas de funcionamiento reales es la otra acción preventiva clave para los sistemas SIMODRIVE 611 desplegados durante mucho tiempo.
