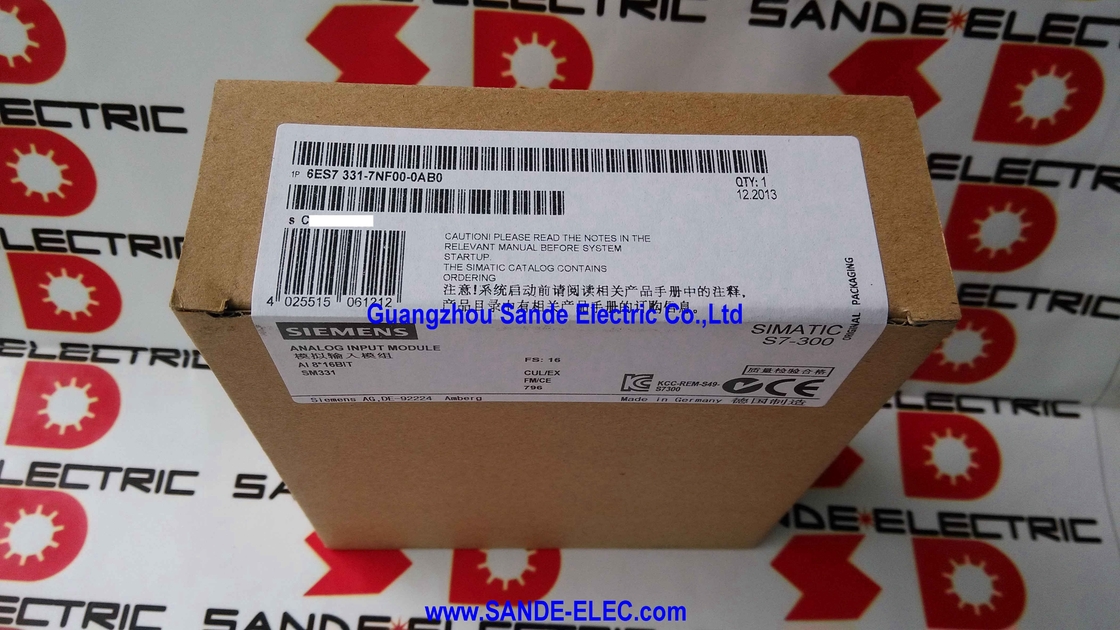

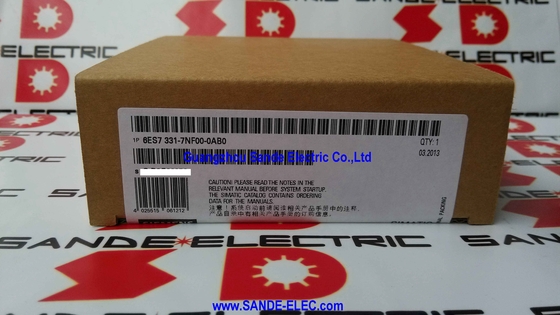

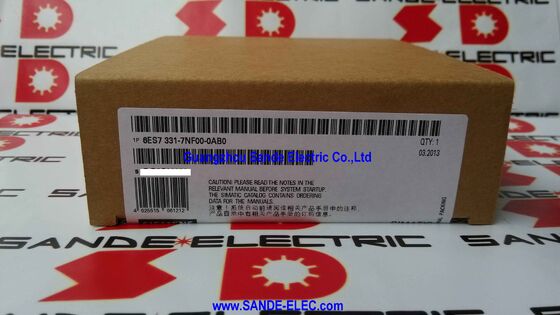

Siemens 6ES7331-7NF00-0AB0 ∙ SIMATIC S7-300 SM 331 Entrada analógica ∙ 8-canal / 16-bit / aislado / ± 10V / 4 ∙ 20mA / 55ms / 40 polos

8 Entradas analógicas aisladas, configuración de grupos de canales

El 6ES7331-7NF00-0AB0 es el módulo de entrada analógica de 16 bits SM 331 para Siemens SIMATIC S7-300. It provides eight isolated analogue input channels — four channel groups of two channels each — where each group is independently configured for measurement type (voltage or current) and measuring rangeDos canales del grupo 0 pueden ser configurados para tensión mientras que dos del grupo 1 están configurados para corriente, sin ninguna interacción entre los grupos.

El aislamiento eléctrico entre el módulo y el plano de fondo de la CPU S7-300 aislamiento galvánico nominal a 50V común desacopla la tierra del circuito de campo de la tierra del plano de fondo del PLC.Esto protege el PLC de los voltajes de modo común presentes en el campo, elimina los errores de medición del circuito de tierra y proporciona un grado de protección a la CPU si se produce un fallo del circuito de campo.La clasificación COM de 50 V define la tensión máxima de modo común entre cualquier canal de entrada y el terminal común del módulo aislado.

A 55 ms para los 8 canales a tiempo de integración de 16 bits (50 Hz de rechazo), el SM 331 es muy adecuado para aplicaciones de medición de procesamiento de transmisores de temperatura, transmisores de presión, medidores de flujo,y sensores de nivel donde la velocidad de medición es secundaria a la precisión y el rechazo del ruidoEl tiempo de integración puede reducirse a 10 ms para una actualización más rápida con cierta reducción de la inmunidad al ruido.

Especificaciones clave

6ES7331-7NF00 frente a 6ES7331-7NF10 La diferencia

El NF10 es la variante mejorada, monitoriza los valores límite para los 8 canales y admite el modo isócrono (sincronizado con el ciclo de la CPU).Ambos llevan los mismos rangos de entradaConfirmar qué variante está instalada al especificar un reemplazo ̇ los dos son físicamente similares, pero tienen una funcionalidad diferente.

Preguntas frecuentes

P1: ¿Cómo se configura el tipo de medición para cada grupo de canales en el 6ES7331-7NF00-0AB0?

El tipo de medición (voltaje o corriente) y el rango de medición para cada grupo de canales se establecen en STEP 7 o TIA Portal Hardware Configuration.Los parámetros de cada grupo de canales se ajustan al rango de entrada requerido (eLos parámetros se descargan en el módulo como parte del proyecto PLC. No hay saltadores físicos para la selección del rango.

P2: ¿Puede el 6ES7331-7NF00-0AB0 medir sensores RTD o termopares directamente?

No. El 6ES7331-7NF00-0AB0 admite solo entradas de voltaje y corriente. Para la medición de RTD (Pt100, Ni100), se requiere el módulo SM 331 AI 8 × RTD dedicado (6ES7331-7PF01-0AB0).se especifica el módulo SM 331 AI 8×TC (6ES7331-7PF11-0AB0)Si un transmisor de RTD o termocouple emite una señal de 4 20 mA, el 6ES7331-7NF00-0AB0 puede aceptar esta señal convertida.

P3: ¿Qué significa la designación "aislado" para este módulo?

Aislado significa que hay separación galvánica entre los circuitos de entrada de campo del módulo y el plano de fondo de la CPU S7-300.El circuito de campo común y el suelo de la CPU no están conectados dentro del móduloEsto elimina las corrientes de circuito de tierra que introducirían un error de medición cuando los dispositivos de campo están conectados a tierra en diferentes puntos, y protege al PLC de transientes y fallas de voltaje a nivel de campo.

P4: ¿Cómo afecta el tiempo de integración a la precisión y al rechazo del ruido?

Los tiempos de integración más largos mejoran el rechazo y la precisión del ruido.el módulo alcanza su mejor inmunidad al ruido se rechazan las interferencias de frecuencia de línea de 50 Hz de los cables de alimentación que se acoplan al cableado de campoPara las mediciones de temperatura y presión de proceso cerca de fuentes de interferencia de frecuencia de la red, se utiliza un sistema de medición de velocidad para medir la velocidad de actualización.La integración de 100 ms es preferiblePara bucles de proceso más rápidos, se seleccionan típicamente 20 ms o 16,67 ms (60 Hz de rechazo).

P5: ¿Qué tipo de conector frontal requiere el 6ES7331-7NF00-0AB0?

El módulo utiliza un conector frontal de terminal de tornillo de 40 polos.Dos tipos de conectores delanteros están disponibles para los módulos S7-300 de 40 polos: tipo de tornillo (6ES7392-1AM00-0AA0) y tipo de jaula de resorte (6ES7392-1BM00-0AA0). El tipo de jaula de resorte permite la inserción de alambre sin un destornillador y admite un cableado más rápido en entornos de producción.
