El módulo electrónico 6ES7134-4NB51-0AB0 6ES7 134-4NB51-0AB0

Siemens 6ES7134-4NB51-0AB0 ∙ SIMATIC ET 200S 2AI RTD Modulo de alta funcionalidad 15 bits / ± 0,1% / 2/3/4-cable / línea de compensación

Input de RTD de alta funcionalidad con resolución de 15 bits y compensación de plomo incorporada

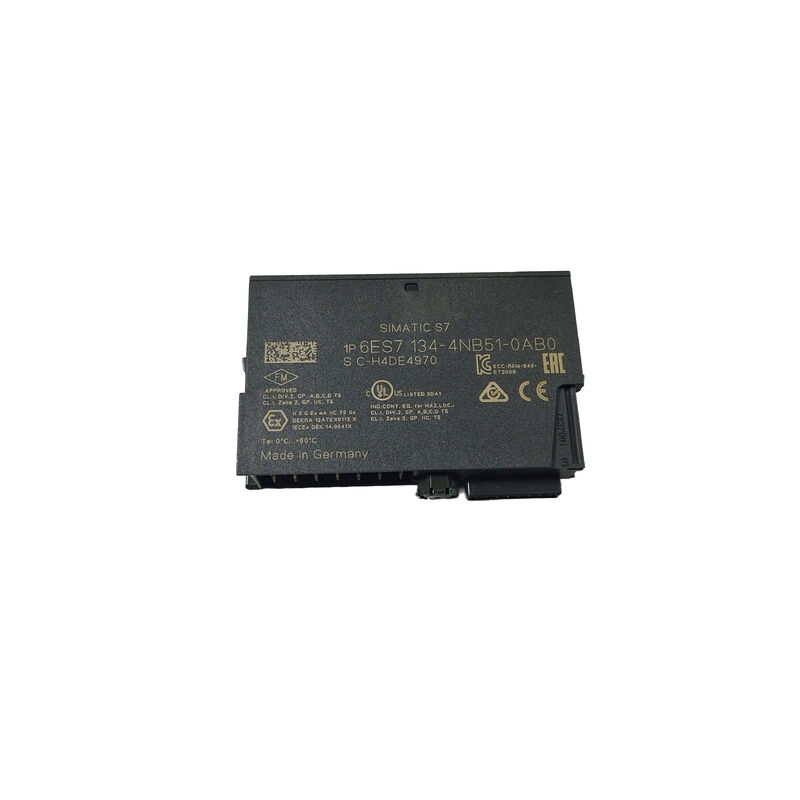

El 6ES7134-4NB51-0AB0 es el módulo de entrada analógica 2AI RTD High Feature para I/O distribuida Siemens SIMATIC ET 200S. Dos canales de entrada aceptan un detector de temperatura de resistencia (RTD) a Pt100,Pt200, Pt500, Pt1000, Ni100, Ni120, o Cu10 sensor ¢ y devolver una medición de temperatura al maestro PROFIBUS DP a 15 bits más resolución de signo.esta es una de las opciones de entrada de temperatura más precisas en la gama de módulos analógicos ET 200S.

La designación "High Feature" (HF) es una distinción significativa. Los módulos RTD de características estándar de la familia ET 200S proporcionan una resolución más baja y una medición menos precisa.El módulo HF añade una resolución más alta (15-bit vs 13-bit en módulos estándar) y la compensación de resistencia de línea interna, la característica que más lo diferencia en aplicaciones de campo.

Compensación de la resistencia interna de la líneaelimina el error de medición de temperatura causado por la resistencia del cable que conecta el sensor RTD al módulo.la resistencia del cable se suma directamente a la resistencia del sensor y es indistinguible de la temperatura ̇ un cable de 20 ohms parece un desplazamiento de temperatura de 20 ohms (aproximadamente 50 ° C en Pt100). el circuito de compensación interna del módulo HF mide y resta este error de resistencia del cable sin necesidad de corrección externa,hacer prácticas las instalaciones de dos cables con una precisión razonable para distancias en las que el cableado de dos cables es la opción económica.

Las instalaciones de 3 cables y 4 cables eliminan el error de resistencia del cable en el sensor utilizando las técnicas tradicionales de detección o puente de Kelvin, pero requieren más conductores por sensor.El módulo admite las tres configuraciones de cableado, dando al diseñador del sistema flexibilidad en la estrategia de cableado del sensor por posición del sensor.

Especificaciones clave

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.

Ambos llevan el prefijo "NB" y la designación High Feature, pero miden diferentes tipos de sensores:

Estos dos módulos no son intercambiables, ambos aceptan el mismo módulo terminal ET 200S, pero la electrónica y la técnica de medición difieren por completo.Confirmar el tipo de sensor en la instalación antes de especificar.

Preguntas frecuentes

P1: ¿Qué tipos de sensores RTD son compatibles con el 6ES7134-4NB51-0AB0?

El módulo acepta los tipos estándar de RTD de platino y níquel industriales: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 y Cu10 (curvas estándar DIN/IEC).El tipo de sensor está configurado por canal en los parámetros del módulo ET 200S durante la configuración de hardware de STEP 7 o TIA Portal.. Confirme el tipo de sensor instalado en la aplicación antes de configurar.

P2: ¿Qué módulo terminal se requiere para el 6ES7134-4NB51-0AB0?

El módulo requiere un módulo terminal ET 200S TM-E15S24-AT (terminal de tipo tornillo, 6ES7193-4CL20-0AA0) o TM-E15C24-AT (terminal de cinta de resorte, 6ES7193-4CL30-0AA0).El módulo terminal proporciona los terminales de cableado de campo y se conecta físicamente al carril ET 200SLos módulos terminales deben ordenarse por separado.

P3: ¿Cómo funciona la compensación de la resistencia de la línea interna, y cuándo es importante?

En un circuito RTD de 2 cables, el cable que conecta el sensor al módulo lleva la corriente de medición y también introduce una resistencia que se suma a la lectura del sensor como un error de desplazamiento de temperatura.La compensación interna aplica una corrección basada en una medición de referencia conocida para restar esta resistencia del cable del resultadoEsto es más importante para cables largos de 2 alambres con Pt100, cada 1Ω de resistencia del cable introduce aproximadamente 2,5°C de error de medición sin compensación.El módulo HF reduce este error sin necesidad de cableado de 3 o 4 cables.

P4: El 6ES7134-4NB51-0AB0 se ha descontinuado. ¿Hay un reemplazo actual de Siemens?

El sistema ET 200S ha sido reemplazado por la plataforma ET 200SP. ET 200SP ofrece módulos de entrada RTD equivalentes con capacidad de medición compatible.fuente 6ES7134-4NB51-0AB0 a través del mercado de repuesto ET 200SPara nuevos diseños de sistemas, use el equivalente ET 200SP. Confirme el tipo de reemplazo exacto con Siemens Industry Mall.

P5: El SF LED se ilumina en el 6ES7134-4NB51-0AB0.

El LED SF (grupo de fallas) indica una falla a nivel de módulo normalmente una señal del sensor fuera del rango (circuito abierto, cortocircuito o lectura del sensor más allá del rango configurado),o un fallo de hardware del módulo. Lea los datos de diagnóstico a través de STEP 7 o TIA Portal para identificar el código de falla específico. RTD de circuito abierto (ruptura del cable del sensor) es la causa más común de activación de SF LED;se presenta como una lectura de escala alta o baja dependiendo del tipo de ruptura.
