MÓDULO DE ENTRADA-SALIDA
>

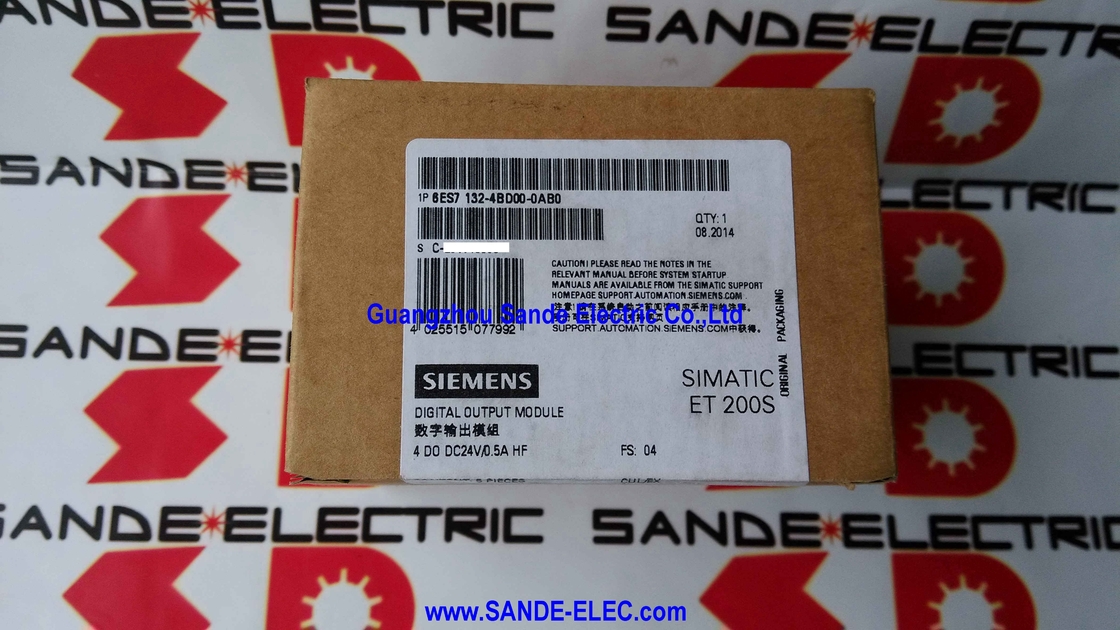

El sistema de periferia descentralizada ET 200S se compone de módulos electrónicos estrechos y monofuncionales. El 6ES7132-4BD00-0AB0 es una de las variantes de salida: 4 salidas de transistor en un cuerpo de 15 mm de ancho. Para estaciones de E/S distribuidas con espacio limitado (gabinetes montados en máquinas, cajas de conexiones de líneas de producción o estaciones de control compactas), el ancho de 15 mm permite una alta densidad de E/S con múltiples módulos montados uno al lado del otro en un espacio reducido.
Cada uno de los cuatro canales conmuta 24 V CC hasta 0,5 A, suficiente para válvulas de solenoide (normalmente de 0,1 a 0,4 A), lámparas indicadoras, pequeñas bobinas de relé y circuitos de control de contactores que se encuentran dentro de la clasificación de salida.
| Parámetro | Valor |
|---|---|
| Canales de salida | 4 |
| Voltaje de salida | 24 VCC |
| Corriente de salida | 0,5 A por canal |
| Corriente de reposo | máx. 5mA/canal |
| Retraso de encendido | máx. 100 µs |
| Retraso de apagado | máx. 300 µs |
| Diagnóstico | Cortocircuito (por canal) |
| Ancho | 15mm |
| Peso | aprox. 40g |
Los módulos electrónicos ET 200S se denominanST (estándar)oHF (alta característica). El 6ES7132-4BD00-0AB0 lleva la designación HF.
La diferencia práctica es la capacidad de diagnóstico. El módulo de salida estándar (ST) cambia sus canales y confirma el estado de la salida, pero no identifica qué canal específico ha desarrollado una falla. El módulo HF añade detección de cortocircuito térmico canal por canal. Cuando la carga de un canal de salida consume corriente excesiva (un solenoide atascado, un segmento de cableado en cortocircuito o una bobina de válvula fallida), el módulo HF identifica e informa el canal específico que ha fallado.
El aviso de error regresa a través del módulo de interfaz ET 200S al búfer de diagnóstico de la CPU. Sin ningún cambio en el programa de escalera, la estación de ingeniería puede identificar qué canal de salida y qué dispositivo de campo está causando la condición de sobrecorriente. Para sistemas con muchos actuadores distribuidos en un diseño distribuido, esto reduce la investigación de fallas de "en algún lugar de la estación 4" al "canal 2 de la ranura del módulo 3, estación 4".
Control de válvula solenoide en una máquina llenadora:Ocho módulos de salida ET 200S en una estación distribuida controlan 32 válvulas neumáticas. La capacidad de diagnóstico HF identifica cualquier bobina de válvula individual que desarrolle un cortocircuito, sin necesidad de tirar de cada conector de solenoide para realizar pruebas manuales.
Control del actuador del transportador:Actuadores (empujadores, topes, desviadores) de 24 V CC en una línea de producción controlada mediante estaciones distribuidas ET 200S. Cada módulo de 15 mm de la estación compacta alimenta cuatro canales de actuador.
Circuitos de luces indicadoras y de señales:Múltiples lámparas de torre de señalización de 24 VCC e indicadores de estado accionados desde canales de salida 4DO en una estación ET 200S del gabinete de la máquina. Consumo de corriente dentro de 0,5 A/canal.
P1: ¿Cuál es la diferencia entre la variante 6ES7132-4BD00-0AB0 (HF) y la variante Estándar (ST)?
La variante ST (p. ej. 6ES7132-4BD02-0AA0) ofrece la función de salida 4DO básica sin diagnóstico por canal. La variante HF agrega detección de cortocircuito térmico en cada canal de salida individual e informa fallas por canal a la CPU. Elija el ST para instalaciones económicas donde no se requieren diagnósticos por canal; Elija el HF donde se necesita transparencia de diagnóstico para reducir el tiempo de mantenimiento.
P2: ¿Puede el 6ES7132-4BD00-0AB0 conmutar cargas inductivas directamente?
Sí, con las precauciones adecuadas. El transistor de salida tiene una potencia nominal de 0,5 A. Las cargas inductivas (válvulas solenoides, bobinas de relé) generan contraEMF al desenergizarse. El circuito de salida del módulo proporciona protección básica, pero para cargas inductivas grandes o ciclos de conmutación largos, agregar un diodo libre o un circuito de supresión a través de la carga reduce la tensión en el transistor de salida y extiende la vida útil del módulo. Verifique las características específicas de la carga inductiva con respecto a la salida nominal del módulo.
Pregunta 3: ¿Cuántos módulos 6ES7132-4BD00-0AB0 se pueden montar en una estación ET 200S?
El número depende del módulo de interfaz ET 200S de la estación y de su ampliación máxima de periferia. Cada 6ES7132-4BD00-0AB0 ocupa 4 bits de salida y un slot físico en la fila del módulo de terminales ET 200S. La documentación del módulo de interfaz especifica la cantidad máxima de módulos electrónicos por estación y el presupuesto total de energía del backplane; confirme ambas limitaciones al planificar la configuración de una estación.
P4: ¿Cómo se cablean las salidas en el 6ES7132-4BD00-0AB0?
El módulo utiliza el módulo de terminales ET 200S (serie TM-E o TM-P) para el cableado de campo. Primero se monta el módulo de terminales, los cables de campo se conectan a los terminales de tornillo del módulo de terminales y el módulo electrónico se engancha en el módulo de terminales sin alterar el cableado de campo. Esto permite retirar y reemplazar el módulo electrónico para realizar el servicio sin desconectar ningún cable de campo.
P5: ¿Qué indicadores LED hay en el 6ES7132-4BD00-0AB0?
El módulo tiene cuatro LED verdes de estado de salida (uno por canal) que indican cuándo cada salida está energizada y un indicador de diagnóstico que se ilumina cuando se detecta una falla (cortocircuito) en cualquier canal. El patrón de LED específico del canal combinado con el indicador de diagnóstico permite a un técnico de campo identificar visualmente qué canal está activo y si hay alguna condición de falla sin conectar una computadora portátil.
