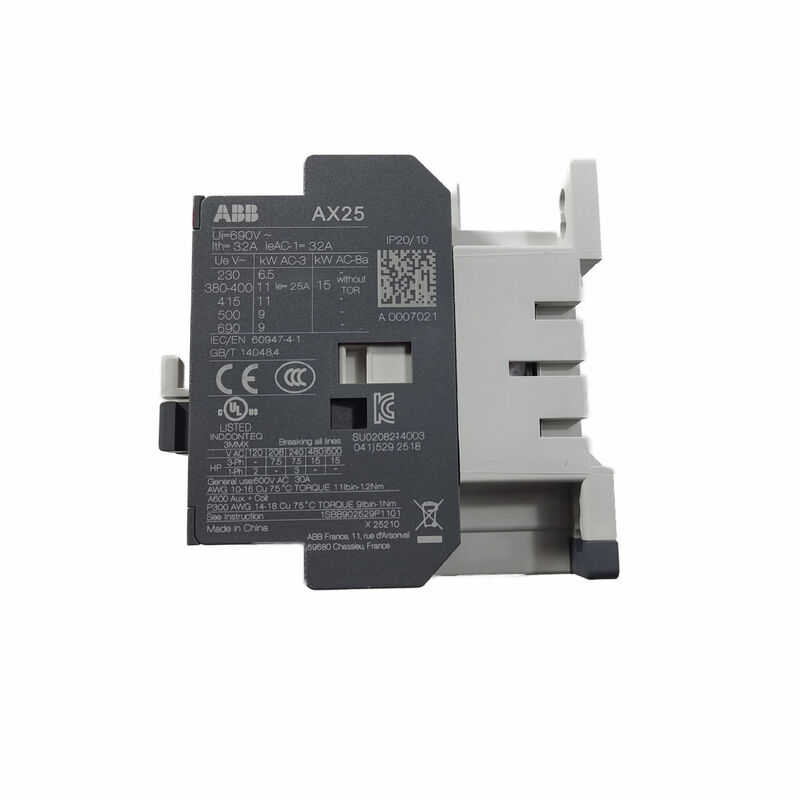

ABB AX25301081 Contactor de 25A con Bobina de 24V AC
Conmutación de Motores Trifásicos
El ABB AX25301081, designado AX25-30-10-81, es un contactor de tres polos para el control de circuitos de potencia y motores. Su bobina de 24V AC opera a 50/60Hz. Tres contactos principales normalmente abiertos conmutan la carga. Un contacto auxiliar normalmente abierto incorporado soporta funciones del circuito de control.
Especificaciones Eléctricas
| Parámetro |
Especificación |
| Designación del producto |
AX25-30-10-81 |
| ID de producto ABB |
1SBL931074R8110 |
| Contactos principales |
3 NA |
| Contacto auxiliar incorporado |
1 NA |
| Tensión de bobina |
24V AC, 50/60Hz |
| Corriente nominal AC-3 |
25A a 380/400V, 55°C |
| Potencia de motor AC-3 |
11kW a 380/400V |
| Corriente nominal AC-1 |
32A a 690V, 40°C |
| Tipo de terminal |
Terminales de tornillo |
Integración del Circuito de Control
El contacto auxiliar puede proporcionar un circuito de retención o una señal de estado operativo. Los bloques auxiliares compatibles montados frontal o lateralmente permiten contactos de control adicionales. Seleccione protección contra sobrecarga y cortocircuito para que coincida con el motor y el circuito.
Áreas de Aplicación
Las aplicaciones adecuadas incluyen paneles de bombas, sistemas de ventilación, transportadores y maquinaria industrial. Seleccione el contactor según el voltaje operativo, la corriente del motor y el ciclo de conmutación.
Preguntas Frecuentes
P1: ¿Qué suministro de bobina requiere este contactor?
R: 24V AC a 50/60Hz.
P2: ¿Cuántos contactos auxiliares están incorporados?
R: Un contacto normalmente abierto.
P3: ¿Cuál es su potencia nominal de motor a 400V?
R: 11kW bajo duty AC-3.
P4: ¿Proporciona protección contra sobrecarga del motor?
R: No. Se requiere un dispositivo de protección separado adecuado.
