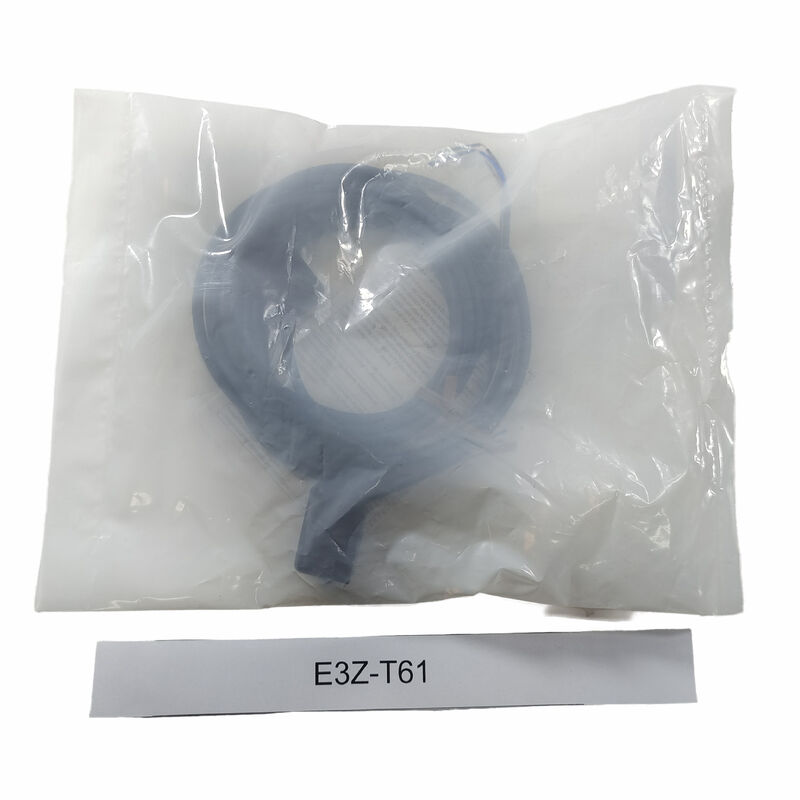

Sensor fotoeléctrico OMRON E3Z-T61 de haz pasante NPN de 15 m

Detección a través de la cinta transportadora

El OMRON E3Z-T61 utiliza un emisor y un receptor separados para detectar objetos que interrumpen un haz infrarrojo. Su distancia de detección de 15 m permite la instalación a través de amplias aberturas de equipos. El amplificador incorporado proporciona una señal de conmutación directamente a una entrada de control compatible.

Especificaciones Técnicas

Aplicaciones en línea de producción

Las aplicaciones típicas incluyen la detección de cajas en maquinaria de embalaje, el conteo de piezas en cintas transportadoras y la verificación de presencia en ensamblajes automatizados. La detección por haz pasante es adecuada para productos opacos que bloquean de manera confiable la ruta óptica.

Alineación y ajuste

Monte el emisor y el receptor uno frente al otro. Alinee el haz y luego ajuste la sensibilidad utilizando el ajustador de una vuelta. Verifique el indicador de estabilidad del receptor y confirme la conmutación con el objetivo real. Seleccione Luz-ON o Oscuro-ON para que coincida con la secuencia de control.

Preguntas frecuentes

P1: ¿El E3Z-T61 necesita un reflector?
R: No. Utiliza un emisor y un receptor separados.

P2: ¿Qué tipo de salida tiene?
R: Colector abierto NPN, clasificado para una carga máxima de 100 mA.

P3: ¿Se puede cambiar el modo de conmutación?
R: Sí. Se pueden seleccionar Luz-ON y Oscuro-ON.

P4: ¿Cuál es la distancia máxima de detección?
R: 15 m entre el emisor y el receptor alineados.
