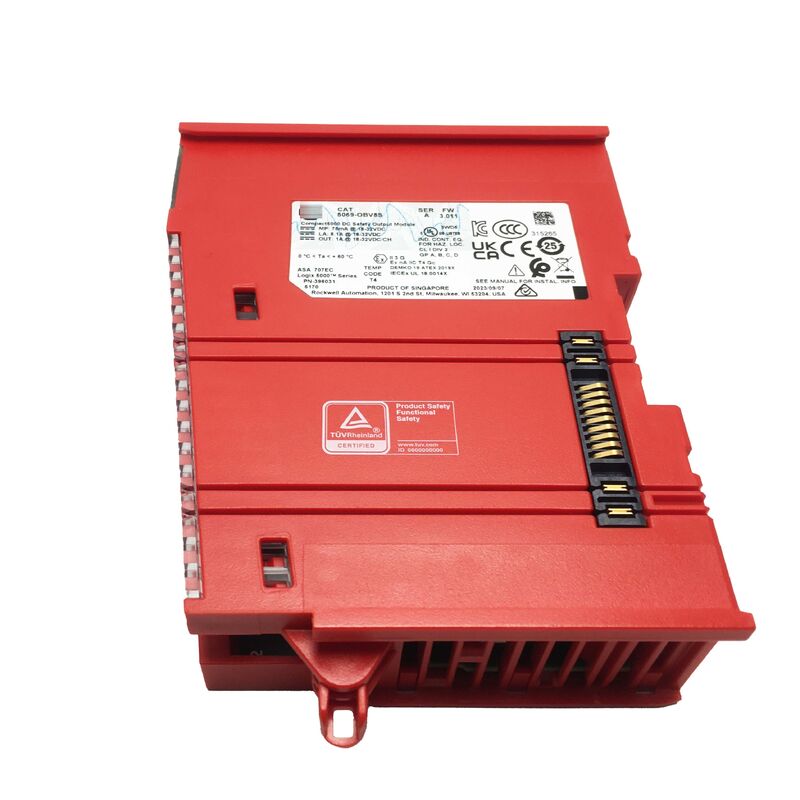

Allen-Bradley 5069-OBV8S | Módulo de Salida de Seguridad Configurable Compact 5000 de 8 Canales y 24VCC
Número de Catálogo: 5069-OBV8S
Fabricante: Rockwell Automation / Allen-Bradley
Familia de Producto: Compact 5000 I/O
Tipo de Módulo: Salida Digital de Seguridad Configurable (Suministro o Bipolar)
Canales: 8
Voltaje de Salida: 24V CC (rango de 17.5-32V CC)
Clasificación de Seguridad: SIL CL3 / PLe / Categoría 4
Descripción General
El 5069-OBV8S es un módulo de salida digital de seguridad configurable de 8 canales de la familia Compact 5000 I/O de Allen-Bradley. Proporciona salidas de suministro de 24V CC certificadas con Nivel de Integridad de Seguridad CL3, Nivel de Desempeño e (PLe) y Categoría 4 — el nivel más alto de clasificaciones de seguridad funcional para la automatización industrial.
Este módulo está diseñado para aplicaciones donde la protección de maquinaria, la salida de enclavamiento de seguridad y las funciones de parada controlada requieren salidas con clasificación de seguridad certificada con detección de fallos integrada.
El módulo opera como E/S local en sistemas CompactLogix 5380, Compact GuardLogix 5380 o CompactLogix 5480, y funciona como E/S distribuida a través de EtherNet/IP para controladores CompactLogix 5380, Compact GuardLogix 5380, CompactLogix 5480, ControlLogix 5580 y GuardLogix 5580.
El tipo de salida configurable — suministro o bipolar — se adapta a una variedad de requisitos de cableado de dispositivos de campo sin necesidad de variantes de módulo diferentes para distintas aplicaciones.
Con 1 amperio por canal, el módulo impulsa las cargas típicas en aplicaciones de seguridad de maquinaria: bobinas de relés de seguridad, circuitos de habilitación de cortinas ópticas, solenoides de válvulas y señales de habilitación de motor. Ocho canales independientes en un único módulo delgado proporcionan una capacidad de salida sustancial al tiempo que conservan espacio en el panel y el chasis.
Especificaciones Clave
| Parámetro |
Valor |
| Número de Catálogo |
5069-OBV8S |
| Fabricante |
Rockwell Automation / Allen-Bradley |
| Canales de Salida |
8 |
| Rango de Voltaje de Salida |
17.5 - 32V CC (nominal 24V CC) |
| Corriente de Salida |
1 A por canal |
| Tipo de Salida |
Suministro o Bipolar (configurable) |
| Clasificación de Seguridad |
SIL CL3 / PLe / Categoría 4 |
| Tiempo de Reacción de Seguridad |
4.5 ms |
| Ancho de Pulso de Salida Mín. |
400 µs |
| Consumo de Energía |
6.5 W |
| Montaje |
Riel DIN |
| Temp. de Operación (Horizontal) |
0 - 60°C (32 - 140°F) |
| Temp. de Operación (Vertical) |
0 - 50°C (32 - 122°F) |
| Dimensiones |
144.57 mm L × 22 mm An × 105.42 mm Al |
| Peso |
aprox. 175 g |
| Controladores Compatibles |
Compact GuardLogix 5380, GuardLogix 5580, CompactLogix 5380 / 5480, ControlLogix 5580 |
SIL CL3 / PLe / Categoría 4 — Qué Significan las Clasificaciones de Seguridad
El Nivel de Integridad de Seguridad 3 (SIL 3) es la clasificación de seguridad más alta definida en IEC 62061 para la seguridad de maquinaria. Corresponde a una probabilidad de fallo peligroso por hora en el rango de 10⁻⁸ a 10⁻⁷. En términos sencillos, es el nivel requerido para funciones de seguridad que deben operar de manera confiable frente a un daño potencial grave.
El Nivel de Desempeño e (PLe) y la Categoría 4 son designaciones equivalentes de ISO 13849-1.
La Categoría 4 requiere que un fallo único no conduzca a la pérdida de la función de seguridad y que el fallo se detecte antes de que se realice la siguiente demanda de seguridad, o al menos antes del siguiente ciclo normal de la máquina.
El 5069-OBV8S logra estas clasificaciones a través de su arquitectura de salida de doble canal y diagnósticos integrados completos.
El módulo monitorea continuamente sus salidas para detectar pérdida de energía de campo, condiciones de circuito abierto, cortocircuitos, sobrecargas y sobretemperatura. La protección contra inversión de voltaje y la protección contra sobretensión están integradas en el hardware. Estos diagnósticos operan independientemente del programa de seguridad, proporcionando una red de seguridad a nivel de hardware por debajo de la lógica del software.
Tipo de Salida Configurable — Suministro o Bipolar
La designación "configurable" en el nombre completo del módulo se refiere a su tipo eléctrico de salida seleccionable. Las salidas de suministro suministran corriente del módulo a la carga — el terminal de salida del módulo proporciona la alimentación positiva, y la carga se conecta entre este terminal y tierra.
Esta es la convención de cableado más común para salidas de seguridad de máquinas herramienta y robots.
La configuración bipolar permite que las salidas del módulo se utilicen en circuitos donde la dirección de la corriente puede variar — útil en aplicaciones específicas de controladores de válvulas y actuadores donde la carga requiere ambas polaridades en diferentes puntos de operación.
El tipo de salida se configura en el software Studio 5000 Logix Designer como parte de la configuración del módulo. No se requieren cambios de hardware ni puentes.
Comunicación de Backplane e Integración del Sistema
Los módulos Compact 5000 I/O utilizan una tecnología de switch integrado de 1 Gb que soporta topologías Lineal y Device Level Ring (DLR).
Esta comunicación de backplane de alta velocidad permite tasas de transferencia rápidas entre el controlador y los módulos de E/S — crítico para aplicaciones de seguridad donde el presupuesto de tiempo de reacción de seguridad es ajustado.
El tiempo de reacción de seguridad de 4.5 ms del módulo es el tiempo desde la detección de un cambio en el lado de entrada de seguridad hasta la actualización de la salida de seguridad — un parámetro clave para calcular el tiempo de reacción total del sistema en una función de seguridad.
Esto debe sumarse a los otros retardos de tiempo en la cadena de seguridad (tiempo de respuesta del sensor, ejecución de la función de seguridad, respuesta del actuador) al validar el rendimiento completo de la función de seguridad frente al tiempo de parada requerido.
El módulo también se integra con el ecosistema más amplio de Compact 5000, recibiendo la distribución de energía del lado de campo de módulos Compact 5000 compatibles que proporcionan este servicio.
Preguntas Frecuentes
P1: ¿Se puede usar el 5069-OBV8S con un controlador CompactLogix 5380 estándar sin un controlador GuardLogix?
El 5069-OBV8S se puede instalar en un sistema CompactLogix 5380, pero sus funciones de seguridad solo están disponibles cuando está conectado a un controlador Compact GuardLogix 5380 o GuardLogix 5580. Sin un controlador principal GuardLogix que proporcione supervisión de la lógica de seguridad, el módulo no puede validar las salidas de seguridad ni mantener la firma de seguridad requerida para la operación con clasificación SIL. Para uso de salida digital estándar (no de seguridad), los módulos de salida estándar son la opción adecuada.
P2: El módulo muestra un diagnóstico de cortocircuito en el canal 3. ¿Cómo se debe investigar esto?
Un diagnóstico de cortocircuito en un canal específico generalmente significa que el controlador de salida detectó una corriente excesiva en la carga de ese canal. Primero, retire la alimentación e inspeccione el cableado en busca de cualquier cortocircuito de cable a cable o de cable a tierra en el circuito del canal 3. Verifique el dispositivo de carga (solenoide, bobina de relé) en busca de un cortocircuito en el bobinado. Si no se encuentra ningún fallo de cableado, el propio dispositivo de carga puede haber fallado. Borre el fallo después de corregir la condición y verifique que la salida funcione normalmente antes de regresar a producción.
P3: ¿Cuál es la diferencia entre el 5069-OBV8S y un módulo de salida digital estándar (no de seguridad)?
Los módulos de salida de seguridad como el 5069-OBV8S tienen una cobertura de diagnóstico certificada que los módulos estándar no tienen. El módulo de seguridad utiliza una arquitectura interna de doble canal y ejecuta autocomprobaciones continuas en los circuitos de salida. Su temporización de salida y los resultados de diagnóstico son verificados por la tarea de seguridad del controlador GuardLogix a través de una conexión de seguridad. Las salidas digitales estándar no tienen cobertura de diagnóstico certificada y no pueden participar en una función con clasificación de seguridad. Los dos tipos no pueden ser sustituidos en aplicaciones de seguridad.
P4: ¿Cómo afecta el tipo de salida configurable de suministro/bipolar a la clasificación de seguridad?
La clasificación de seguridad (SIL CL3 / PLe / Cat. 4) se aplica tanto en configuraciones de suministro como bipolares. La clasificación es una propiedad de la arquitectura interna y los diagnósticos del módulo, no de la convención de cableado externo. Configure el tipo de salida en Studio 5000 para que coincida con los requisitos del dispositivo de campo y la documentación del sistema de seguridad.
P5: ¿Qué sucede con las salidas del 5069-OBV8S si se pierde la comunicación con el controlador?
Cuando se pierde la conexión de seguridad entre el 5069-OBV8S y el controlador GuardLogix, el módulo entra en su estado de fallo de comunicación configurado. Para las salidas de seguridad, esto generalmente se configura para desenergizar (estado seguro). El comportamiento de fallo programable del módulo permite al programador de la aplicación de seguridad definir el estado de salida específico para fallos de comunicación, pero la mejor práctica de seguridad es configurar todas las salidas de seguridad a su estado seguro desenergizado cuando se pierde la comunicación.
