MÓDULO DE ENTRADA-SALIDA
>
|
|
| Lugar de origen | Alemania |
| Nombre de la marca | Siemens |
| Certificación | CE RoHS |
| Número de modelo | 6ES7138-4CB10-0AB0: las condiciones de los vehículos de las categorías M1 y M2 |

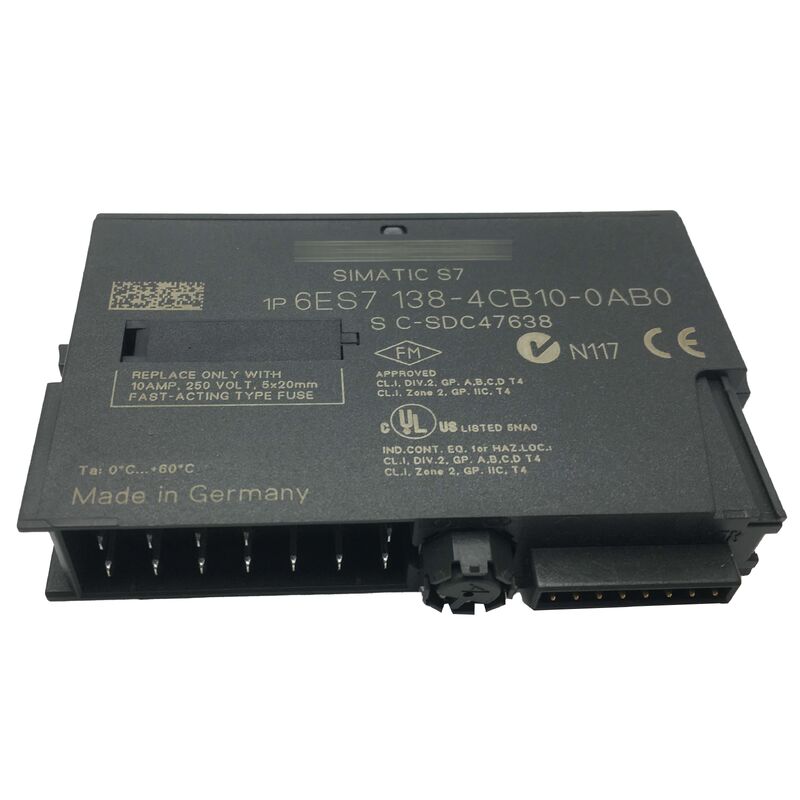

El 6ES7138-4CB10-0AB0 es el módulo de potencia PM-E para los sistemas de E/S distribuidas Siemens ET200S. En una estación ET200S, el módulo PM-E sirve como base eléctrica en lugar de un componente de procesamiento de datos.
Suministra voltaje de carga a los módulos electrónicos de su grupo de voltaje y proporciona monitoreo continuo de voltaje. Todas las salidas de actuador y las señales enviadas a los dispositivos de campo dependen de que el PM-E entregue energía estable y monitoreada.
Este módulo ofrece una versatilidad excepcional con su amplio rango de voltaje, manejando voltajes de carga de CC de 24 a 48 V y voltajes de carga de CA de 24 V a 120 V hasta 230 V. Esto elimina la necesidad de múltiples variantes de módulos de potencia en diferentes secciones del sistema.
Nota: Este producto está descontinuado. Siemens ahora produce el 6ES7138-4CB11-0AB0 como su reemplazo directo. Los sistemas existentes continúan operando, pero el mantenimiento requiere obtener el módulo original ya que el sucesor puede no ser compatible en todas las configuraciones.
| Parámetro | Valor |
|---|---|
| Número de Pieza | 6ES7138-4CB10-0AB0 |
| Fabricante | Siemens AG |
| Tipo de Producto | Módulo de Potencia PM-E |
| Plataforma | SIMATIC DP — ET200S |
| Voltaje de Carga CC | 24 V a 48 V CC |
| Voltaje de Carga CA | 24 V a 48 VCA / 120 VCA / 230 VCA |
| Corriente de Carga Máxima | Hasta 10 A (dependiente de la temperatura) |
| Consumo de Corriente del Bus | Máx. 9.5 mA |
| Disipación de Potencia | Máx. 5 W |
| Voltaje de Prueba de Aislamiento | 1500 V CA |
| Dimensiones (L × A × P) | 15 × 81 × 52 mm |
| Protección contra Cortocircuitos | Fusible rápido reemplazable |
| Protección contra Polaridad Inversa | Sí |
| Diagnóstico | Sí — Indicadores LED + imagen de proceso |
| Función de Respaldo | Sí |
| Sucesor | 6ES7138-4CB11-0AB0 |
| Estado de Producción | Descontinuado |
El PM-E monitorea continuamente el voltaje de suministro en todo su grupo de voltaje. Cuando el voltaje cae por debajo del umbral o desaparece, el módulo detecta e informa inmediatamente la falla a nivel de hardware sin esperar el sondeo de la CPU.
La información de diagnóstico viaja a través de dos rutas simultáneas:
La protección contra cortocircuitos utiliza un fusible rápido reemplazable que se abre durante cortocircuitos en la salida para proteger el cableado de campo aguas abajo y el propio módulo. El módulo también incluye protección contra polaridad inversa para evitar daños por cableado de suministro de CC incorrecto.
En una estación ET200S, el módulo PM-E define el inicio de un grupo de voltaje. Los módulos electrónicos instalados a su derecha comparten su voltaje de carga.
Múltiples módulos PM-E en la misma estación crean grupos de voltaje independientes, permitiendo diferentes voltajes de suministro para diferentes secciones mientras comparten la misma conexión PROFIBUS DP y direccionamiento de CPU.
Esta arquitectura permite que una sola estación principal ET200S sirva a dispositivos de campo con diferentes requisitos de voltaje, por ejemplo, contactores de 230 V CA en un grupo de voltaje y solenoides de 24 V CC en otro.
El ancho de terminal compacto de 15 mm del 6ES7138-4CB10-0AB0 mantiene límites estrechos de grupo de voltaje en el riel de montaje.
El LED rojo indica una falla en el grupo de voltaje, típicamente pérdida de voltaje de suministro, un fusible quemado o que el voltaje cae por debajo del umbral de monitoreo. Primero verifique el voltaje de suministro de carga en los terminales del PM-E. Si es correcto, verifique el fusible reemplazable. Si ambos están intactos, el módulo en sí puede haber fallado.
En la mayoría de los casos, sí; el -4CB11-0AB0 fue diseñado como un reemplazo directo. Sin embargo, verifique la versión de firmware específica del módulo de interfaz ET200S y cualquier configuración en STEP 7 antes de la sustitución, ya que algunas configuraciones pueden requerir actualizaciones de parámetros.
La función de respaldo permite que la estación ET200S mantenga los últimos estados de salida cuando la CPU del PLC entra en modo STOP o se interrumpe la comunicación. Esto evita cambios de salida no intencionados durante las paradas de la CPU que podrían causar problemas en la máquina o el proceso.
Un fusible que se abre inmediatamente indica un cortocircuito persistente aguas abajo, en el cableado de campo, en un actuador conectado o en un módulo electrónico dañado. No reemplace el fusible nuevamente sin identificar y eliminar la falla. Desconecte el cableado de campo y pruebe cada circuito individualmente para localizar el cortocircuito.
Este módulo fue diseñado para estaciones ET200S basadas en PROFIBUS DP. Las estaciones PROFINET ET200S utilizan diferentes tipos de módulos de interfaz. Confirme el protocolo de comunicación de la estación principal ET200S antes de mezclar módulos de potencia de diferentes variantes, ya que el contexto de configuración del sistema difiere.
