1606-XLS960E-3 Módulo de fuente de alimentación AB 1606XLS960E3 Nuevo sellado de fábrica

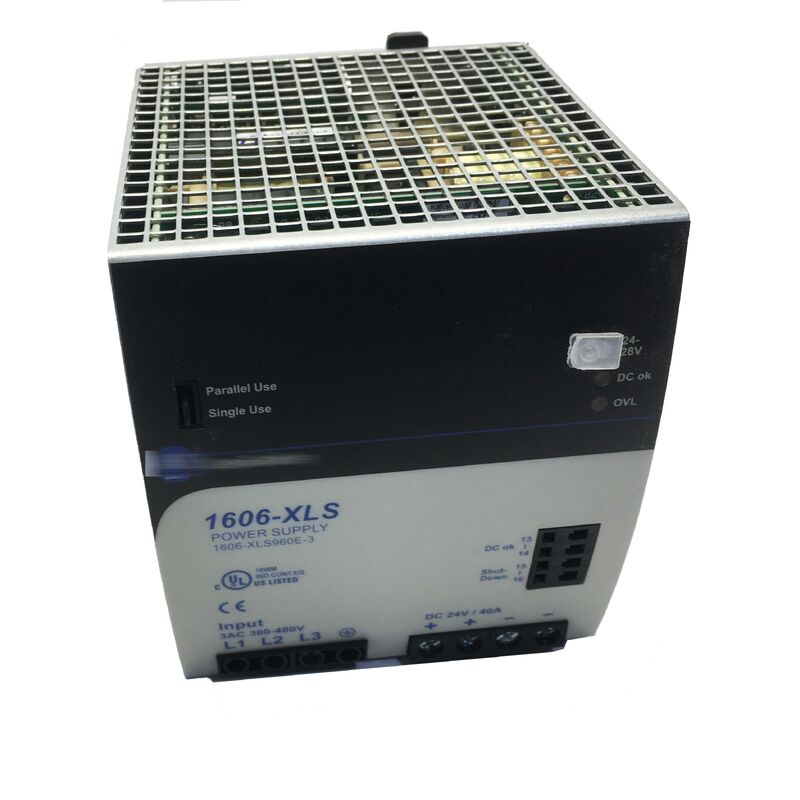

Allen-Bradley 1606-XLS960E-3
Fuente de alimentación de rendimiento trifásica de 960 W, salida de 24-28 V CC
Descripción general del producto
El 1606-XLS960E-3 es una fuente de alimentación conmutada trifásica diseñada para entregar una salida de 24-28 V CC de hasta 960 W. Su salida nominal es de 24 VCC con una corriente de salida nominal de 40 A, y está destinado a una entrada trifásica de 380-480 V CA.
En sistemas de control industrial prácticos, esto lo convierte en un fuerte candidato para alimentar cargas densas de 24 VCC desde una única fuente en riel DIN en lugar de dividir la carga entre varias unidades más pequeñas. Este modelo pertenece a la familia 1606-XLS Performance, que presenta alta eficiencia, reserva de potencia, control remoto del voltaje de salida, un contacto de relé DC-OK y registro de datos interno para la resolución de problemas.
También admite operación a plena potencia desde -25 °C a +60 °C, lo que lo hace adecuado para entornos de gabinete más hostiles donde el margen térmico es importante.
Especificaciones técnicas
| Parámetro |
Valor |
| Número de pieza |
1606-XLS960E-3 |
| Marca |
Allen-Bradley |
| Tipo de producto |
Fuente de alimentación conmutada |
| Tipo de entrada |
3 CA 380-480 V |
| Voltaje de salida |
24-28 V CC |
| Voltaje de salida nominal |
24 V CC |
| Corriente de salida nominal |
40 A a 24 V CC |
| Potencia de salida |
960 W |
| Reserva de potencia |
50% |
| Potencia de reserva |
60 A a 24 V CC |
| Eficiencia |
94,6% típico |
| Tiempo de retención |
32 ms |
| Contacto de relé DC OK |
Sí |
| Montaje en riel |
Sí |
| Clasificación de protección |
IP20 |
| Ancho × Alto × Profundidad |
125 × 124 × 127 mm |
Aplicaciones
El 1606-XLS960E-3 es ideal para la distribución de energía de control de 24 VCC en gabinetes industriales más grandes, especialmente donde varios bastidores de PLC, islas de E/S, relés, sensores, dispositivos de comunicación y componentes de seguridad deben alimentarse desde una única fuente centralizada.
Con 960 W disponibles y una salida nominal de 40 A, se adapta a aplicaciones como líneas de envasado automatizadas, sistemas de transporte, skid de procesos, sistemas de manipulación de materiales y paneles de control de máquinas grandes. También es una opción práctica en sistemas que se benefician de la paralelización de corriente, reserva de potencia y funciones de diagnóstico.
En trabajos de modernización, puede reducir la complejidad del gabinete al reemplazar múltiples fuentes de 24 V más pequeñas con una unidad de mayor capacidad, siempre que la carga total, el cableado y las condiciones térmicas se verifiquen cuidadosamente.
Guía de reemplazo
Al reemplazar una fuente de alimentación de 24 V existente por la 1606-XLS960E-3, comience por verificar la fuente de entrada, ya que este modelo está diseñado para trifásicos de 380-480 V CA en lugar de entrada monofásica.
Luego, confirme la corriente total de carga de 24 V, incluidos los picos de arranque, ya que la fuente tiene una clasificación de 40 A nominal con potencia de reserva adicional disponible para soporte de sobrecarga de corta duración. Revise también el espacio del panel, la entrada de cableado y la temperatura ambiente.
Esta unidad es montable en riel DIN, tiene clasificación IP20 y está diseñada para instalación en gabinete. Después del reemplazo, verifique la configuración del voltaje de salida, el comportamiento de DC-OK y el aumento de temperatura bajo carga operativa normal. En gabinetes de alta densidad, confirme que la carga instalada permanece dentro de la curva de reducción de potencia y el rango de temperatura operativa publicados de la unidad.
Preguntas frecuentes
P1: ¿Cuál es la función principal del 1606-XLS960E-3?
Es una fuente de alimentación industrial trifásica de 960 W que convierte 380-480 V CA en una salida regulada de 24-28 V CC para cargas del sistema de control.
P2: ¿Cuánta corriente de salida proporciona?
Su salida nominal es de 40 A a 24 V CC, y también lista 60 A de potencia de reserva a 24 V CC para soporte de corta duración.
P3: ¿Es adecuada para instalación en riel DIN?
Sí. La unidad se describe como una fuente de alimentación para riel DIN, y las especificaciones indican explícitamente que el montaje en riel es posible.
P4: ¿Qué hace que este modelo sea adecuado para paneles de control más grandes?
La combinación de salida de 960 W, corriente de 40 A, alta eficiencia, reserva de potencia y funciones de diagnóstico la hace adecuada para tareas de distribución de 24 VCC más grandes donde muchos componentes de control comparten una fuente.
P5: ¿Qué se debe verificar antes de usarla como reemplazo?
Verifique la fase y voltaje de entrada, la carga total de 24 VCC, el espacio de montaje y la temperatura del gabinete. Este modelo está destinado a sistemas trifásicos de 380-480 V CA, por lo que no debe tratarse como un sustituto directo de una fuente monofásica o más pequeña sin verificar la aplicación completa.
