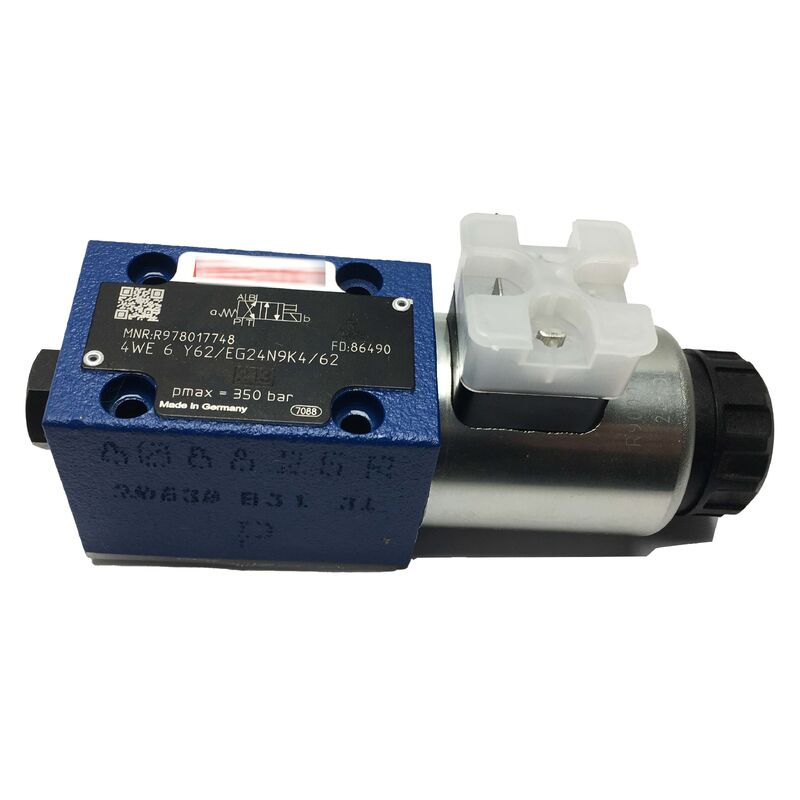

R978017748 Válvula de dirección hidráulica Rexroth 4WE6Y62/EG24N9K4/62 Nuevo original
Resumen del producto
ElSe trata de una combinación de las siguientes sustancias:es una válvula de bobina direccional de accionamiento directo de la serie WE6 la familia más extendida de válvulas de control direccional hidráulicas de Rexroth para aplicaciones industriales.En NG6 (D03) con un solo solenoide de 24 V de corriente continua y resorte de retorno, el 4WE6Y6X/EG24N9K4/62 está configurado para conmutación de 4/2-dirección con geometría de bobina de símbolo Y.
Controla la dirección del flujo de aceite hidráulico y la conmutación de circuitos en unidades de energía hidráulica industriales, máquinas herramienta, sistemas de prensa,y máquinas de producción cuando una señal de 24 V de corriente continua de una tarjeta de salida PLC deba traducirse directamente en un cilindro hidráulico o en un movimiento del motor.
El R978017748 proporciona específicamente la función 4/2-way (símbolo Y), donde el estado sin energía conecta P a B y A a T, y el estado con energía invierte esto a P a A y B a T.Esta configuración se utiliza ampliamente cuando un cilindro debe ser predeterminado a una posición final en la pérdida de energía eléctrica, con accionamiento positivo a la posición opuesta cuando se ordena.
Con un caudal nominal de 60 LPM y una presión máxima de 350 bar, la válvula sirve a todo el rango de trabajo de los circuitos hidráulicos industriales estándar.La anulación manual oculta permite a los operadores mover manualmente el carrete de la válvula durante la puesta en marcha, el diagnóstico de fallos o la configuración de la máquina sin aplicar el voltaje del solenoide.
Especificaciones clave
| Parámetro |
Valor |
| Código de la válvula |
Se trata de un sistema de control basado en el control de los datos. |
| Función |
4/2-dirección, regreso de resorte |
| Tamaño nominal |
En el caso de los productos de la categoría N2 |
| Tensión del solenoide |
24 V de corriente continua |
| Potencia del solenoide |
30 W |
| Flujo máximo |
60 LPM |
| Presión máxima |
350 bar (5,076 PSI) |
| Desactivar manualmente |
Escondido |
| Conector |
3 polos (EN 175301-803) |
| Estándar de montaje |
Las medidas de seguridad se aplicarán a las instalaciones de los Estados miembros en las que se encuentren establecidas las normas de seguridad. |
| Vivienda |
De hierro fundido |
| Las focas |
El NBR |
| Temperatura de funcionamiento |
-15 a +80°C |
| Peso |
1.44 kg |
Símbolo de la bobina Y Función del circuito
En la convención de nombramiento WE6 de Rexroth, la letra después de "WE6" describe el símbolo hidráulico del carrete la configuración del camino tanto en los estados energizados como desenergizados.El símbolo Y designa una disposición específica que es común en los circuitos de acción única y las aplicaciones de retorno de movimiento:
- Estado sin energía (retorno de la primavera, solenoide apagado):La presión hidráulica de la fuente (P) se dirige a la salida del puerto B, mientras que el puerto A se drena de nuevo al tanque (T).
- Estado energético (solenoide encendido):P → A, B → T ?? Aplicando 24V DC al solenoide se invierte la trayectoria del flujo: P alimenta a A, B drena a T.
Esta configuración de bobina en Y se especifica ampliamente cuando los requisitos de posición a prueba de fallos se alinean con la dirección de retorno del resorte , por ejemplo, cuando la herramienta se desacopla en caso de pérdida de potencia en máquinas herramienta,o retracción del actuador como condición segura en máquinas de prensa y de formación.
D03 (NG6) Interfaz de montaje
La interfaz de montaje NG6 / D03 es el patrón de montaje de subplacas más estandarizado para válvulas direccionales de tamaño 6 en hidráulica industrial.y la posición del alfiler de localización aparecen bajo cuatro normas diferentesSe aplican las siguientes normas: ISO 4401-03, DIN 24340-A6, CETOP R35H-03 y NFPA-D03.
El sufijo /62 en el código de orden de la válvula especifica que el cuerpo de la válvula tiene el orificio del alfiler de localización en la posición ISO 4401.Esta distinción es importante cuando se especifica una válvula de reemplazo para un colector existenteVerifique si la placa de subinstalación instalada dispone de un pin de localización; en su caso, se requiere el sufijo /62 o equivalente.
Construcción de solenoides de pin húmedo
La serie WE6 utiliza una construcción de solenoides con pin húmedo (immersos en aceite).utilizando el propio líquido hidráulico para lubricación y refrigeraciónEsto elimina el sello de anillo O separado que sería necesario para un diseño de alfiler seco, reduciendo los puntos de fuga potenciales.
El conjunto de la bobina del solenoide es extraíble sin desconectar la válvula de la subplaca y sin liberar la presión hidráulica del circuito.La funda de la bobina se desliza fuera del cuerpo del solenoide después de liberar la bobina que retiene la tuerca, lo que permite el reemplazo de la bobina in situ, una ventaja significativa de mantenimiento en posiciones de colectores confinadas.
Preguntas frecuentes
P1: El sufijo de la válvula es /62. ¿Cuál es el significado de esto, y ¿afecta la compatibilidad de la subplaca?
El sufijo /62 designa una configuración específica del orificio del pin de localización para la interfaz válvula-subplaca, correspondiente a la norma ISO 4401 con pin de localización.Si su subplaca tiene instalado un pin de localización, deberá utilizar una válvula con el sufijo de orificio de localización correspondiente.que causa daños en el sello y fugas externas.
P2: Esta válvula tiene una anulación manual oculta. ¿Cómo se opera?
El control manual oculto es un actuador con pin de empuje incrustado en el extremo del solenoide del cuerpo de la válvula, al que se accede con una pequeña herramienta (normalmente una llave hexadecimal de 3 mm o una herramienta de control dedicada).Presionar el alfiler hacia adentro desplaza manualmente la bobinaEl diseño oculto evita la accionamiento manual involuntario durante el funcionamiento normal.
P3: El caudal máximo está indicado como 60 LPM. ¿Puede la válvula manejar caudales transitorios más altos sin daños?
La calificación de 60 LPM es el flujo máximo de funcionamiento continuo, no un umbral de daño absoluto.los flujos sostenidos significativamente por encima de este valor nominal aumentan las fuerzas hidráulicas en el carretePara los circuitos que funcionan regularmente por encima de 60 LPM, se debe especificar un tamaño de válvula más grande.
P4: ¿Qué fluidos hidráulicos son compatibles con los sellos NBR de esta válvula?
Los sellos de caucho de nitril butadieno (NBR) son compatibles con los aceites hidráulicos estándar a base de minerales (ISO VG 46 y ISO VG 68 son los más comunes).Los sellos NBR no son compatibles con fluidos de éster fosfato (resistentes al fuego)Para los sistemas que utilizan fluidos resistentes al fuego, Rexroth ofrece variantes WE6 con especificaciones de sello FKM (Viton).
P5: El solenoide tiene una potencia nominal de 30W y 24V DC. ¿Qué protección tiene la bobina contra picos de voltaje?
La especificación de bobina /EG24N9K4 indica una bobina diseñada con un diodo supresor integrado (el elemento "K4" para la fuente de corriente continua de 24 V. Cuando la salida del PLC apaga el solenoide,el campo magnético que colapsa genera un pico de voltaje de EMF inversoEl diodo supresor integrado cierra este pico a un nivel seguro, protegiendo el transistor de salida del PLC y la electrónica circundante.
