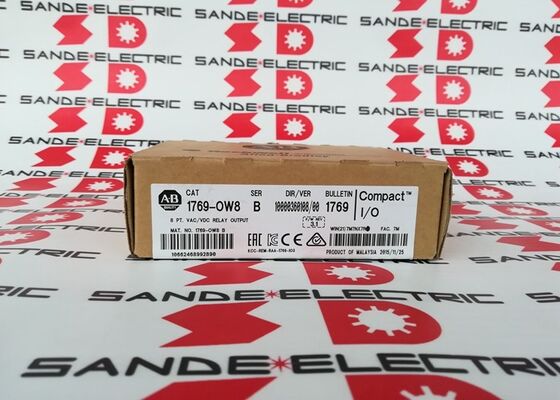

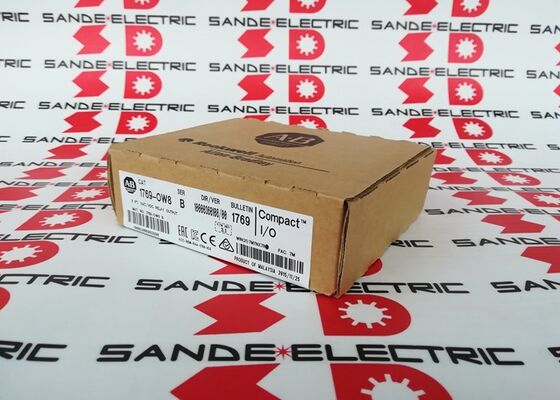

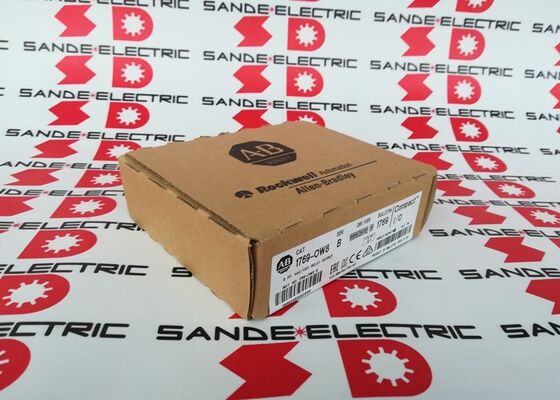

Un nuevo módulo AB 1769-OW8 PLC en la caja 1769OW8 1769-0W8 módulo de salida

Allen-Bradley 1769-OW8 | Módulo de salida de relé CA/CC de 8 puntos CompactLogix: 5–265 VCA/5–125 VCC/2 grupos/riel DIN

8 salidas de relé para cargas de campo de CA y CC en sistemas CompactLogix

El 1769-OW8 agrega 8 puntos de salida de relé normalmente abiertos a un controlador CompactLogix a través del bus de E/S de expansión 1769. Cada contacto de salida conmuta cargas de campo de CA o CC dentro del rango de voltaje nominal; el contacto mecánico del relé no hace distinción entre los dos. Esta es su principal ventaja sobre los módulos de salida de transistor: un único módulo de salida de relé maneja bobinas de contactor de 120 VCA y bobinas de solenoide de 24 VCC en la misma tarjeta sin hardware de interfaz separado.

Ocho salidas están dispuestas en dos grupos de cuatro, cada grupo comparte un terminal común. Los dos comunes están aislados entre sí y del bus; cada grupo puede funcionar con un voltaje de circuito diferente simultáneamente. Un grupo que suministra 120 VCA y otro grupo que suministra 24 VCC pueden coexistir en el mismo módulo, siempre que ninguno de los grupos exceda la disposición de cableado de 2 grupos × 4 puntos.

El retardo de señal de 10 ms (tanto encendido como apagado) es inherente al funcionamiento mecánico del relé y se aplica a todos los módulos de salida de relé independientemente del fabricante. Para salidas que requieren una respuesta de conmutación inferior a milisegundos, los módulos de salida de transistor (serie 1769-OB) son apropiados.

Especificaciones clave

Arquitectura de aislamiento: salida al bus y grupo a grupo

El 1769-OW8 implementa un aislamiento reforzado entre los circuitos de salida y el bus de plano posterior CompactLogix, y entre los dos grupos de salida. El nivel de aislamiento de prueba de 1836 V CA o 2596 V CC (prueba de un segundo) corresponde al aislamiento reforzado IEC Clase 2, la misma clase de aislamiento utilizada en circuitos relevantes para la seguridad donde se requiere doble aislamiento entre los lados lógico y de campo.

Este nivel de aislamiento permite que el 1769-OW8 conmute cargas de campo en voltajes de hasta 265 VCA de voltaje de trabajo sin interacción eléctrica con el backplane o entre grupos. Para instalaciones de campo donde los circuitos de salida deben permanecer aislados del suministro lógico del PLC en todas las condiciones, esta clase de aislamiento reforzado proporciona el margen de seguridad adecuado.

Preguntas frecuentes

P1: ¿Cuál es la clasificación actual por salida en el 1769-OW8?

La corriente de salida por punto depende del tipo de carga y el voltaje conectados. Para cargas resistivas a 240 VCA, los contactos del relé normalmente admiten 2 A por punto. El límite de disipación de calor del módulo de 2,83 W limita la carga de conmutación simultánea total en las 8 salidas: calcule la disipación de potencia total cuando varias salidas conmutan simultáneamente a alta corriente.

P2: ¿Pueden los dos grupos de salida cambiar a diferentes voltajes?

Sí. Los dos grupos de 4 salidas están aislados entre sí en sus terminales comunes. Un grupo puede conmutar cargas de 120 VCA mientras que el otro conmuta cargas de 24 VCC simultáneamente. Ésta es una de las ventajas prácticas de la arquitectura de dos grupos para paneles con dispositivos de campo de tensión mixta.

P3: ¿El 1769-OW8 es compatible con los controladores CompactLogix L1, L2 y L3?

El 1769-OW8 es un módulo Compact I/O 1769 compatible con controladores CompactLogix que admiten E/S de expansión 1769. Confirme la capacidad de expansión de E/S del controlador específico y el número máximo de módulos antes de configurar un sistema de múltiples módulos.

P4: La salida no cambia aunque el bit de salida del PLC esté establecido. ¿Qué se debe comprobar?

Verifique que el voltaje de suministro de campo esté presente en el terminal común del grupo. Confirme que la carga conectada esté dentro del rango de voltaje y corriente nominal. Utilice un multímetro para medir la continuidad en el terminal de salida y el común cuando se fuerza la salida: un relé en funcionamiento hace un clic audible y muestra continuidad. Si no hay continuidad con la salida comandada, el contacto del relé ha fallado.

P5: ¿Se puede quitar y reemplazar el 1769-OW8 con el sistema encendido?

Allen-Bradley recomienda desconectar la alimentación antes de insertar o extraer módulos de E/S 1769. Al hacerlo con energía aplicada, se corre el riesgo de formar un arco en el conector del panel posterior, lo que puede dañar el módulo, los módulos adyacentes o el controlador. Siga siempre el procedimiento de apagado a nivel del sistema para reemplazar el módulo.
