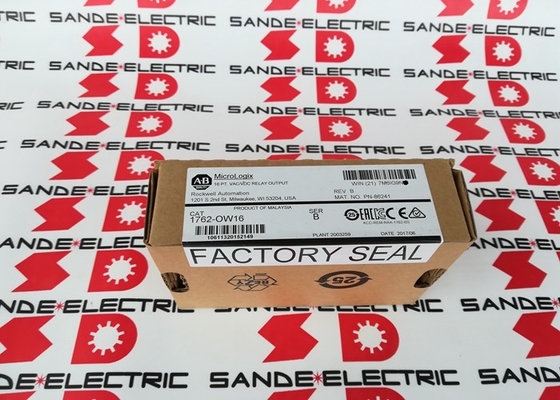

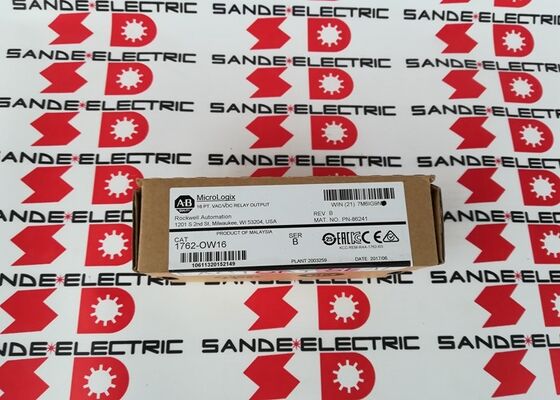

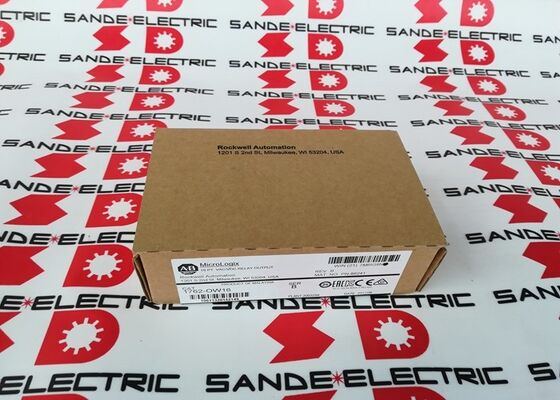

Una fábrica sellada Allen Bradley Micrologix 16 puntos modelo de salida 1762-OW16 1762OW16 1762-0W16

Allen-Bradley 1762-OW16 MicroLogix 1200 Modulo de salida de relé AC/DC de 16 puntos Clase 1 Div 2 / 2.5A/Punto / IP20

16 Salidas de relé para cargas mixtas de campo CA y CC

El 1762-OW16 amplía la capacidad de salida de un controlador MicroLogix con 16 contactos de relé de forma A. Cada relé está aislado de forma independiente.que puede ser de corriente alterna o continua dentro del rango nominalUn grupo de 8 puede cambiar los contactores de 24 V de corriente continua mientras que el grupo adyacente cambia los solenoides de 120 V de corriente alterna, todos en el mismo módulo.Esta flexibilidad elimina la necesidad de módulos de salida de transistores y relés separados en paneles donde coexisten cargas de campo AC y DC.

Dos grupos de 8 salidas comparten un terminal común dentro de cada grupo. El límite por grupo de 8 Amperios limita el consumo total de corriente simultánea a través de cualquier grupo de 8 salidaso cualquier combinación de 8A en totalCalcular la peor corriente de carga simultánea por grupo durante el diseño del panel y confirmar que se mantiene dentro de este límite.

El retraso de la señal de encendido/apagado de 10 ms es característico de los módulos de salida del relé y es inherente al cierre mecánico del contacto del relé y al tiempo de liberación.los módulos de salida de transistores (1762-OB16 o similares) son apropiados.

Especificaciones clave

Clase 1, División 2 Cumplimiento de la zona peligrosa

El 1762-OW16 lleva clase 1,Aprobación de la ubicación peligrosa de la división 2 (C1D2) confirmando su idoneidad para su instalación en entornos donde puedan estar presentes gases o vapores inflamables en condiciones anormalesLa homologación C1D2 es pertinente para las industrias del petróleo y el gas, el procesamiento químico y otras industrias similares en las que es posible que sea necesario instalar módulos de expansión de E/S a nivel de panel en zonas clasificadas o adyacentes.Confirmar los requisitos de conformidad con la clasificación de zona específica de la instalación antes de especificar.

Preguntas frecuentes

P1: ¿Con qué controladores MicroLogix es compatible el 1762-OW16?

El 1762-OW16 es compatible con los controladores MicroLogix 1100, 1200 y 1400 a través del bus de expansión 1762.comprobar la documentación del controlador para el número máximo de módulos y la I/S total de expansión en su configuración específica.

P2: ¿Pueden funcionar los dos grupos de salida a tensiones diferentes?

Sí, cada grupo tiene su propio terminal común. El grupo 1 (salidas 0 ¢7) y el grupo 2 (salidas 8 ¢15) están aislados eléctricamente el uno del otro en el punto común.Esto permite a un grupo cambiar cargas de 24V DC mientras que el otro cambia cargas de 120V AC simultáneamente desde el mismo módulo.

P3: La salida parece activarse (clics de retransmisión) pero la carga del campo no responde. ¿Qué se debe comprobar?

Compruebe si la tensión de alimentación del campo está presente en el terminal común del grupo correspondiente, compruebe si el cableado se conecta desde el terminal de salida de contacto del relé a través de la carga del campo.El cierre de contacto mecánico del relé se puede confirmar con un probador de continuidad a través del terminal de salida y común cuando la salida del PLC se fuerza en.

P4: ¿Cuál es la vida esperada del contacto del relé en el 1762-OW16?

La especificación de vida útil del relé eléctrico es de un mínimo de 100.000 operaciones a carga nominal.5A Las cargas circulan más rápido a través del material de contactoPara salidas que cambian a alta frecuencia, considere módulos de salida de transistores donde la aplicación permite cargas de CC.

P5: ¿Quitar el 1762-OW16 con la energía encendida daña el módulo?

Rockwell advierte explícitamente contra la eliminación o instalación de módulos 1762 con energía aplicada.,Siempre retire la energía del sistema antes de insertar o quitar este módulo.
