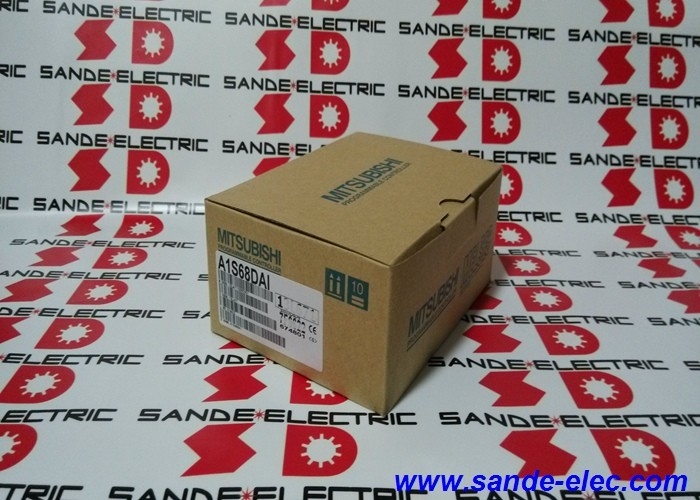

Módulo Mitsubishi A1S68DAI Nuevo y original

Mitsubishi A1S68DAI∙ MELSEC-A Slim Serie 8-Canal 4 ∙ 20mA Salida de corriente analógica ∙ A1S Rack / PLC Expansión I/O

Salida de corriente analógica de 8 canales en una sola ranura de rack A1S

El A1S68DAI proporciona ocho canales de salida de corriente de 4?? 20mA desde una ranura de rack A1S.puntos de ajuste de velocidad de los accionadores de frecuencia variable, indicadores remotos,convertidores de señal 8 canales de un módulo concentra la sección de salida analógica del panel sin dispersar módulos de salida de un o dos canales en múltiples posiciones de rack.

El bucle de corriente de 4 ‰ 20 mA es el estándar de señal analógica dominante en el control de procesos y la automatización industrial.Las señales de corriente se transmiten de manera confiable en cables más largos que las señales de voltaje porque la magnitud de la corriente es independiente de la resistencia del cable hasta el límite de voltaje de cumplimiento del buclePara los dispositivos de campo montados a distancias del gabinete de mando ¥ posicionadores remotos de válvulas, transmisores de nivel,o referencias de velocidad en unidades distribuidas 4 20mA corriente de salida es el tipo de señal correcto.

El sufijo "DAI" en la convención de nombres de Mitsubishi designa un análogoProducciónmódulo (D = convertidor digital/analógico, A = analógico, I = corriente). Esto lo distingue claramente del A1S68ADN o módulos similares que son entradas analógicas.La distinción entre salida y entrada es fundamental. Un módulo de salida genera la señalSi se especifica la dirección incorrecta, se produce un reemplazo completamente no funcional, independientemente del número de canales.

Especificaciones clave

A1S68DAI en la familia de módulos analógicos MELSEC-A

Dentro de la gama de módulos analógicos de la serie delgada A1S:

• A1S68ADN:Voltagem/corriente analógica de 8 canalesentrada(entrada, no salida)
• A1S62DAV:Análogo de dos canalestensión de salida
• A1S62DAI:Análogo de dos canalescorriente de salida
• A1S68DAI:Análogo de 8 canalescorriente de salida(este módulo)

El A1S68DAI proporciona la densidad de canal más alta para la salida de corriente en la serie delgada A1S, cuatro veces el número de canales del A1S62DAI de 2 canales en la misma proporción de espacio de bastidor.Para sistemas que conducen dispositivos de campo de circuito de corriente múltiple, la densidad de 8 canales minimiza el número de ranuras de rack consumidas por salidas analógicas.

Escenarios de aplicación

Velocidad de referencia de transmisión en varios ejes:Ocho VFD que reciben puntos de ajuste de velocidad de 4 ′′ 20mA del controlador MELSEC-A. Una ranura A1S68DAI maneja las ocho referencias de accionamiento, manteniendo el cableado de salida analógica concentrado en una ubicación del módulo.

Las demás máquinas y aparatos para la fabricación de equipos de ensayoOcho válvulas analógicas de control (regla de flujo, regulación de presión, regulación de nivel), cada una de las cuales recibe su punto de ajuste de posición por encima de 4×20 mA.La tolerancia a la distancia del circuito de corriente de 4 ¢ 20mA permite que los posicionadores de válvulas en ubicaciones remotas del campo reciban puntos de ajuste precisos.

Sistema de repuesto:Los sistemas MELSEC-A que utilizan A1S68DAI para salida analógica multicanal permanecen en servicio en la automatización de procesos y de fábrica.un reemplazo directo restaura la sección de salida analógica sin cambios de dirección o cableado.

Preguntas frecuentes

P1: ¿El A1S68DAI es una salida analógica o un módulo de entrada analógica?

Es una corriente analógicaProducciónEl módulo genera señales de 4 a 20 mA impulsadas por valores escritos en él por el programa MELSEC-A de la CPU.El sufijo "DAI" designa un convertidor D-a-A (digital-análogo) con salida de corrienteLos módulos de entrada analógicos de la familia A1S llevan diferentes designaciones (sufijos ADN, ADI).

P2: ¿Es el A1S68DAI compatible con los bastidores de tamaño completo de la serie A, o solo con los bastidores delgados A1S?

La designación A1S indica el factor de forma delgado este módulo solo se adapta a los estantes de la serie delgada A1S. Los estantes de la serie A de tamaño completo (A2US, A3U, etc.)) utilizan módulos físicamente más grandes con diferentes dimensiones de ranuraEl equivalente de tamaño completo es el A68DAI. Confirme el tipo de bastidor A1S delgado o A de tamaño completo del hardware instalado antes de ordenar.

P3: ¿Qué necesita el programa MELSEC-A para impulsar las salidas de A1S68DAI?

La CPU MELSEC-A escribe los valores de salida a la memoria de búfer del módulo (BFM ?? Buffer Memory) utilizando la instrucción TO.El A1S68DAI convierte el valor digital en el registro BFM de cada canal a la corriente correspondiente de 4 ¢ 20 mA en el terminal de salida. El canal habilitado, el rango de salida y el modo de operación también se configuran a través de escrituras BFM durante la inicialización del programa.

P4: ¿Qué software de programación programa la CPU MELSEC-A que controla el A1S68DAI?

Desarrollador GX Programación se conecta al puerto RS-422 de la CPU de la serie A utilizando un adaptador USB compatible. GX Works3 no admite el hardware MELSEC-A.

P5: ¿De dónde proviene el A1S68DAI hoy?

A través del mercado de repuestos heredado de MELSEC-A, los distribuidores especializados de repuestos de la serie A de Mitsubishi, los proveedores de excedentes industriales y los distribuidores de automatización heredada.La distribución estándar de Mitsubishi no tiene A1S68DAI. Confirmar el formato delgado A1S, 8 canales 4 ¢ 20mA especificación de salida de corriente, y probar el módulo en un estante A1S antes de comprometerse a la producción crítica de uso.
