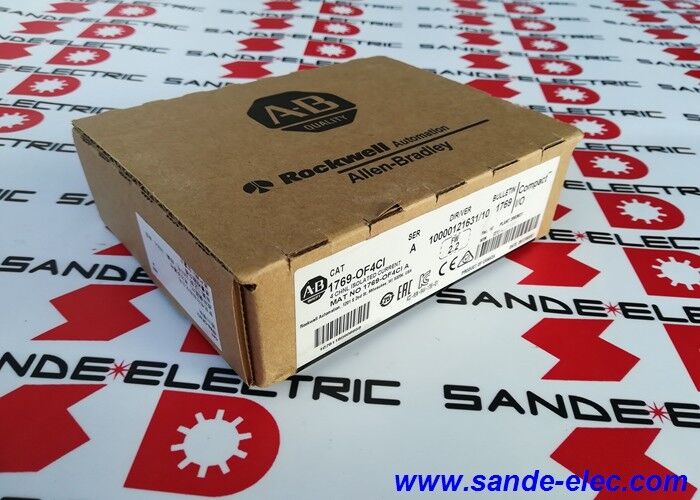

Modulo de control por control automático AB 1769-OF4CI

1769-OF4CI | Salida de corriente analógica aislada de 4 canales Compact I/O: 4–20 mA / 110 ms / sin calibración de campo / EGU / PID / MicroLogix 1500 y CompactLogix

Cuatro salidas aisladas individualmente: por qué son importantes

Los módulos de salida analógica estándar comparten una referencia común en todos los canales de salida. Cuando las cuatro cargas se conectan al mismo común, aparece una diferencia de voltaje de modo común entre los circuitos de carga en la salida; puede crear corrientes de bucle de tierra que aparecen como errores de señal en los actuadores.

El 1769-OF4CI soluciona esto con aislamiento de canal individual. Cada uno de los cuatro canales está aislado galvánicamente de todos los demás canales. Una diferencia de potencial de tierra entre los cuatro dispositivos de campo conectados a este módulo no daña la salida de ningún canal. Para instalaciones donde los dispositivos de campo (válvulas de control, variadores de frecuencia, posicionadores) tienen diferentes referencias de tierra en la máquina o el proceso, las salidas aisladas individualmente eliminan la solución alternativa de hardware de los aisladores de señal externos.

Especificaciones clave

Cuatro opciones de formato de datos: genere lo que necesita el programa

La mayoría de los módulos de salida analógica aceptan un número entero sin procesar del programa y lo convierten en corriente. El 1769-OF4CI agrega tres opciones de formato de nivel superior que permiten al programador elegir la forma más natural de expresar el punto de ajuste de salida:

Crudo/Proporcional:Un entero de 16 bits se asigna directamente al intervalo de salida. Estándar para programas que calculan las salidas actuales como valores enteros.

Unidades de Ingeniería (EGU):El programa envía el valor en unidades de ingeniería: bar, °C, m³/h o cualquier unidad personalizada. El módulo escala de EGU a corriente usando el mapeo mínimo/máximo configurado. El programa no necesita un cálculo de escala.

Escalado para PID:La salida se conecta directamente a la salida CV (variable de control) de la instrucción PID. El módulo acepta la salida del PID en porcentaje (0–100%) y la convierte al rango actual: la salida de la instrucción PID controla directamente la salida analógica sin lógica de escalado adicional.

Porcentaje del rango completo:El programa envía un porcentaje (0–100%) y el módulo lo convierte al rango actual configurado. Útil para interfaces donde el porcentaje de capacidad de salida es la expresión natural.

Escenarios de aplicación

Control de flujo multizona:Cuatro válvulas de control en cuatro ramas de proceso independientes, cada una referenciada a un potencial de tierra diferente. El 1769-OF4CI proporciona una salida aislada por válvula, sin interferencias entre canales independientemente de las diferencias de potencial entre los cuerpos del actuador de válvula.

Bucles de temperatura PID:Cuatro bucles PID de temperatura de zona del horno en una salida de programa CompactLogix a través de un único 1769-OF4CI. El formato Escalado para PID permite que la salida CV de cada instrucción PID controle directamente un canal del módulo sin lógica de escalado intermedia.

Referencias de velocidad mixtas de VFD:Cuatro variadores de frecuencia que reciben referencias de velocidad analógicas de 4–20 mA desde un módulo. Los variadores pueden compartir un suministro de CA común pero tener diferentes referencias de señal a tierra; el aislamiento individual maneja la diferencia.

Preguntas frecuentes

P1: ¿Pueden los canales 1769-OF4CI mezclar señales de 0-20 mA y 4-20 mA en el mismo módulo?

Sí. Cada canal se puede configurar individualmente para un rango de salida de 0 a 20 mA o de 4 a 20 mA. El canal 0 se puede configurar en 4–20 mA para una válvula de control, mientras que el canal 1 se configura en 0–20 mA para un tipo de actuador diferente. La configuración del rango se realiza en la configuración de E/S del módulo dentro del software de programación.

P2: ¿Cuál es la importancia de la clasificación de distancia de suministro de energía de 8?

Los módulos Compact I/O obtienen energía del bus de alimentación local del controlador. La clasificación de distancia de la fuente de alimentación de 8 indica qué tan lejos se puede colocar el 1769-OF4CI del módulo de fuente de alimentación en el banco Compact I/O. Una clasificación más alta significa un mayor consumo de corriente del bus; el límite de posición garantiza que el voltaje del bus en la ranura del módulo permanezca dentro de las especificaciones. Planifique la posición de la ranura del módulo dentro del bastidor Compact I/O en consecuencia.

P3: ¿El 1769-OF4CI es compatible con versiones anteriores de los controladores Serie A y Serie B?

El módulo en sí viene en designaciones Serie A y Serie B. Ambas series del 1769-OF4CI son funcionalmente compatibles con los controladores enumerados (MicroLogix 1500 y CompactLogix). La designación de serie refleja la revisión del hardware; La interfaz de programación del módulo y la configuración del formato de datos son las mismas entre series.

P4: ¿Qué calibre de cable de cobre se debe utilizar con el 1769-OF4CI?

El módulo especifica alambre de cobre-90 AWG: conductor de cobre estándar clasificado para una clase de temperatura de aislamiento de 90 °C. La selección del tamaño AWG depende de la longitud del cable y de la caída de voltaje aceptable en el bucle de 4 a 20 mA. Para tramos típicos de instrumento a panel de hasta 300 metros, se suele utilizar un conductor de cobre sólido o trenzado de AWG 18 a AWG 22. Utilice un cable de par trenzado blindado para el cableado de señales analógicas para minimizar las interferencias EMC.

P5: ¿Para qué se utiliza la puerta de reemplazo 1769-RD?

El 1769-RD es la cubierta de puerta de repuesto para la cubierta de acceso frontal del 1769-OF4CI. La puerta frontal cubre los terminales de cableado del módulo cuando está cerrada y protege contra contacto accidental o contaminación. Si la puerta está dañada o rota, el 1769-RD proporciona un reemplazo directo que restaura la protección mecánica del módulo sin reemplazar el módulo completo.
