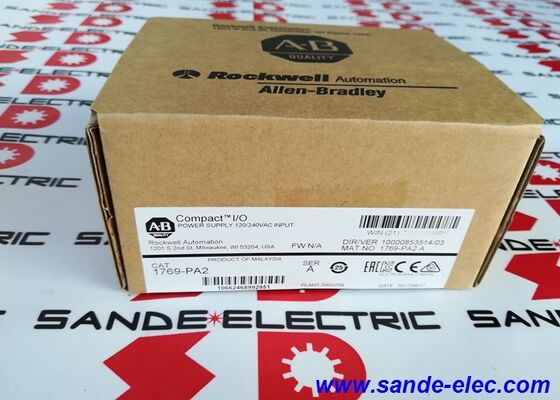

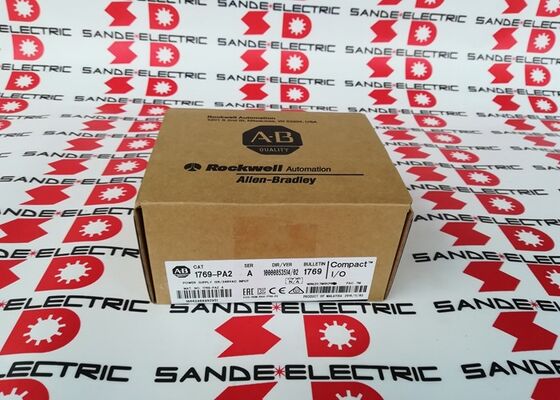

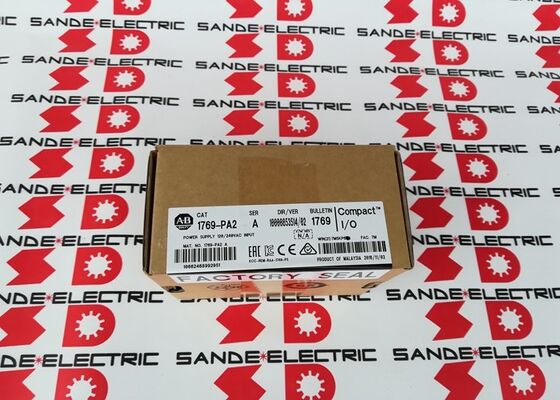

Nueva fuente de alimentación AB 1769-PA2 CompactLogix 1769PA2 en caja

Allen-Bradley 1769-PA2 ∙ Compacto módulo de alimentación de corriente alterna de entrada/salida ∙ 85 ∙ 265V AC / 2.0A @ 5V DC / 0.8A @ 24V DC / 16-Módulo Capacidad

Suministro de energía para el banco de entrada/salida compacto 1769

El 1769-PA2 es el módulo de alimentación de entrada de CA para el sistema de E/S compacto 1769 de Allen-Bradley.Cada banco de 1769 módulos de E/S compactos requiere una fuente de alimentación este es el módulo que convierte la fuente de alimentación CA de la red del panel en el 5V DC y 24V DC que requieren los módulos de E/S compactos para funcionar.

La fuente de alimentación esla distancia de clasificación del módulo de 8define la extensión de su distribución de energía: hasta 8 módulos de E/S a la izquierda y 8 a la derecha ¢ 16 módulos en total por banco de alimentación.o cuando la capacidad de potencia se exceda antes de alcanzar los 16 módulos, se añade una fuente de alimentación adicional para extender el banco.

La corriente de salida se divide entre dos carriles:2.0A a 5 V de corriente continuaAlimenta la lógica del módulo y la comunicación en el plano de fondo (electrónica del módulo de E/S).0.8A a 24 V de corriente continualos dispositivos de campo de corriente continua de 24 V y los circuitos de salida conectados a los módulos de E/S.Cada módulo en el banco extrae de ambos rieles de acuerdo con su especificación. El tirón total de todos los módulos en el banco no debe exceder estos límites en ninguno de los rieles..

A wide input voltage range (85–265V AC) and a recessed slide switch for selecting 120V or 240V nominal operation makes the 1769-PA2 compatible with both North American and international panel supply standards without additional transformers.

Especificaciones clave

Conexión de plano trasero No se requieren cables

El 1769-PA2 se conecta al plano trasero de I/O 1769 Compact a través de un mecanismo de bloqueo lateral de lengua y ranura integrado en los lados izquierdo y derecho del módulo.El módulo se desliza y se bloquea en el módulo de E/S adyacente o en el controlador, y las conexiones de electricidad y bus del plano trasero se hacen a través de estos conectores laterales.o se requiere cableado entre módulos para la distribución de energía dentro del banco.

Este mismo mecanismo de conector lateral permite a la fuente de alimentación distribuir la energía en ambas direcciones a los módulos de E/S instalados simultáneamente en su lado izquierdo y en su lado derecho,hasta la distancia nominal de 8 módulos por lado.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre 1769-PA2 y 1769-PA4?

Ambos son fuentes de alimentación de entrada/salida 1769 de CA. El PA2 proporciona 2.0A a 5V DC y 0.8A a 24V DC. El PA4 proporciona 4.0A a 5V DC y 2.0A a 24V DC ∙ el doble de la capacidad actual.Utilice el PA4 para bancos más grandes con mayor toma de corriente total del módulo, o cuando el requerimiento de potencia de campo de 24 V de corriente continua exceda de 0,8 A. Antes de especificar, calcular el consumo total de 5 V y 24 V de todos los módulos del banco.

P2: ¿Cómo se selecciona la entrada de 120V/240V en el 1769-PA2?

Un interruptor de deslizamiento empotrado en la parte delantera o superior del módulo (accesible con un destornillador para evitar el interruptor accidental) selecciona entre 120V y 240V de entrada nominal CA.Verificar y configurar este interruptor para que coincida con la tensión de alimentación del panel antes de conectar la red eléctricaEl amplio rango de entrada AC de 85­265 V significa que el módulo tolera variaciones de voltaje significativas alrededor de cualquiera de los ajustes nominales.

P3: El banco tiene 10 módulos de I/O ¢ ¿puede un 1769-PA2 alimentarlos a todos?

La distancia nominal de 8 módulos por lado limita el alcance físico de la fuente de alimentación, no sólo la capacidad actual.Los módulos 9 y 10 están más allá de la distancia nominal y pueden no recibir energía adecuada.Coloque la fuente de alimentación dentro de 8 módulos del módulo más alejado en cualquier dirección, o agregue una segunda fuente de alimentación para extender el banco.0A a 5 V de corriente continua o 0.8A a 24V DC, compruebe el presupuesto actual también.

P4: ¿Tiene el 1769-PA2 protección contra sobrecarga o cortocircuito?

Sí. Un fusible interno (Wickmann 19195-3.15A o equivalente) proporciona protección contra cortocircuito y sobrecarga en la entrada de CA. El fusible es un componente interno que no puede ser reemplazado por el usuario en el campo.Si el fusible se explota por una falla aguas arriba, la fuente de alimentación requiere reemplazo o servicio de fábrica.

P5: ¿Es el 1769-PA2 compatible con los sistemas CompactLogix y MicroLogix?

Sí. El 1769-PA2 alimenta 1769 módulos de I/O compactos en las configuraciones CompactLogix y MicroLogix 1500. Compact I/O expansion banks require a 1769 power supply unless the modules are mounted directly adjacent to the MicroLogix 1500 base unit (which provides its own power to the directly adjacent modules). Confirmar los requisitos específicos de alimentación de la documentación de diseño del sistema MicroLogix 1500 o CompactLogix.
